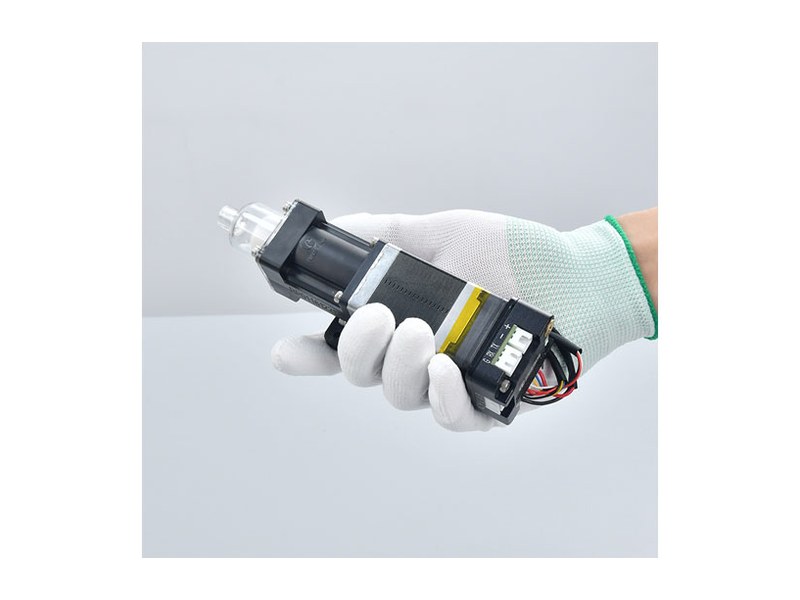

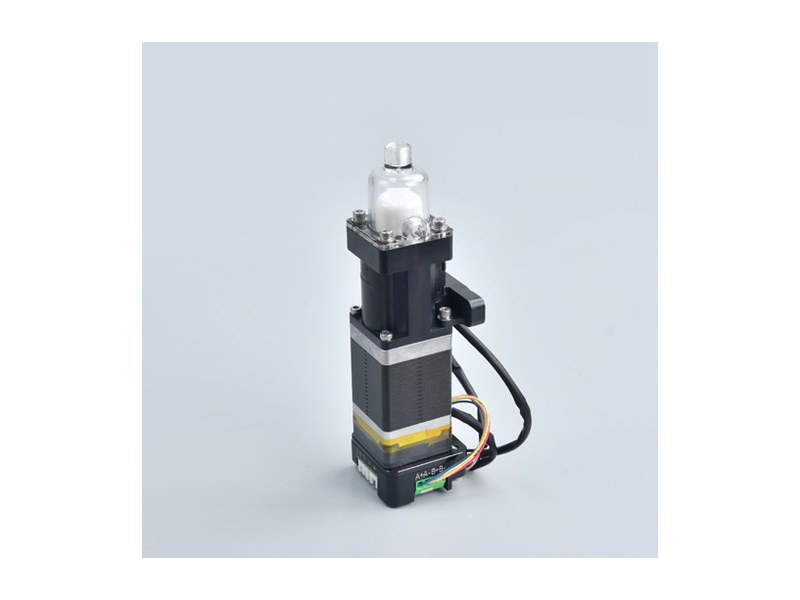

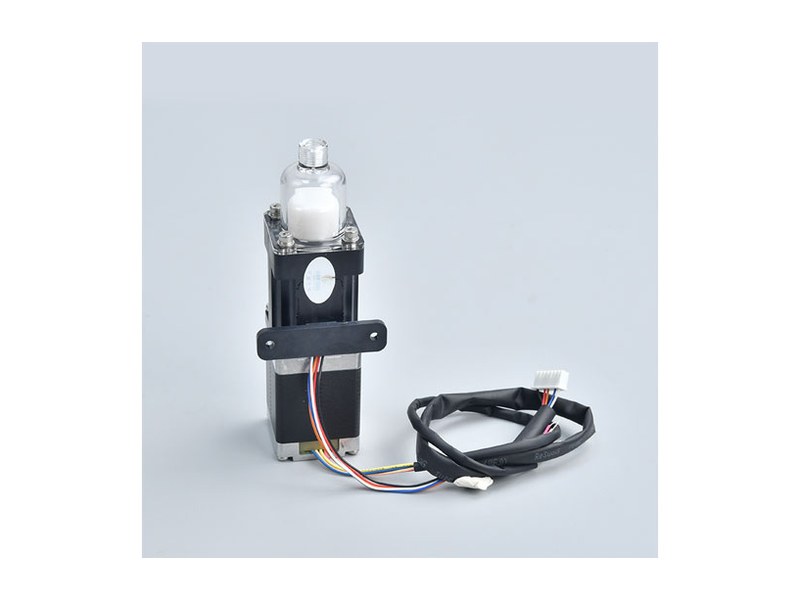

RP-01은 6 mL 정량을 1.5707 µL 단위로 밀어내는 피스톤 펌프로, 단공·이중공 밸브헤드에 엔코더·드라이버·솔레노이드 밸브를 붙이고 빼는 조합 9종으로 장비 사양에 맞춰 고릅니다.

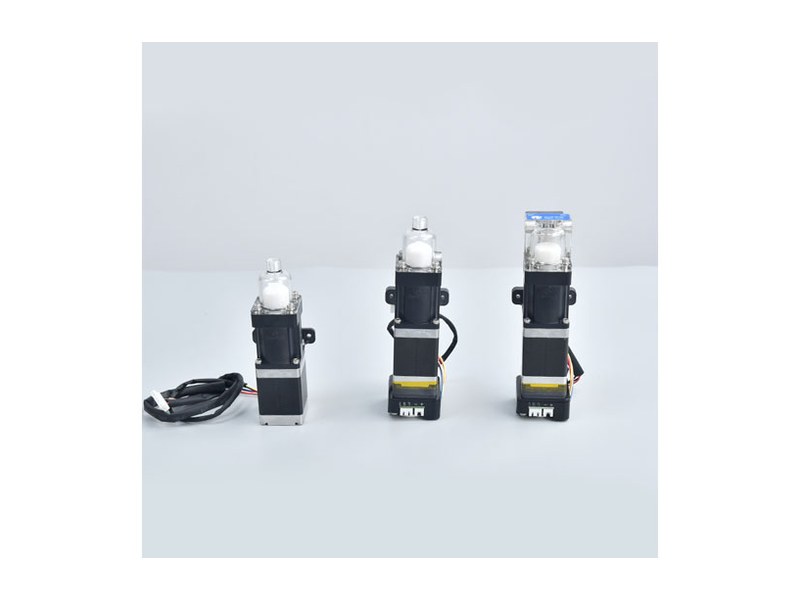

| 습부 재질 (Wetted material) | PC · 세라믹 · PTFE |
|---|---|
| 용량 (Volume) | 6 mL |
| 분해능 (Resolution) | 0.005 mm / 1.5707 µL |
| 반복 정밀도 (Repeatability) | 0.3 ~ 0.7% (스트로크 100%) |
| 최대 속도 (Max speed) | 500 rpm |
| 주행 시간 (Running time) | 2.292 s ~ 1146 s (정격 스트로크) |
| 압력 (Pressure) | 0.075 ~ 0.2 MPa |
| 밸브헤드 (Valve head) | 단공 · 이중공 (밸브 포함) |
| 연결부 (Connection) | 1/4-28 UNF 암나사 |
| 모터 (Motor) | 35 스텝모터 · 스텝 각도 1.8° |
| 전원 (Power supply) | DC24V / 1.5A · 15 W |
| 동작 온도 (Operating temp) | 5 ~ 55℃ |
| 보증 (Warranty) | 1년 (제조사 표기) |
| 커스터마이즈 (Customization) | OEM 대응 |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
| 모델 | 밸브헤드 | 드라이버 | 엔코더 | 솔레노이드 밸브 |
|---|---|---|---|---|
| ZSB-RP01-LS-1.8-1-6-2 | 이중공 | − | − | − |
| ZSB-RP01-LS-1.8-1-6-F-2 | 이중공 | − | − | ○ |
| ZSB-RP01-LS-1.8-1-6-M-2 | 이중공 | − | ○ | − |
| ZSB-RP01-LS-1.8-1-6-M-F-2 | 이중공 | − | ○ | ○ |
| ZSB-RP01-LS-1.8-1-6-M-Q-2 | 이중공 | ○ | ○ | − |
| ZSB-RP01-LS-1.8-1-6-M-Q-F-2 | 이중공 | ○ | ○ | ○ |
| ZSB-RP01-LS-1.8-1-6-1 | 단공 | − | − | − |
| ZSB-RP01-LS-1.8-1-6-M-1 | 단공 | − | ○ | − |
| ZSB-RP01-LS-1.8-1-6-M-Q-1 | 단공 | ○ | ○ | − |
모든 규격 공통 — 용량 6 mL
코드 끝자리 1 은 단공 밸브, 2 는 이중공 밸브를 뜻합니다. M 은 엔코더, Q 는 드라이버, F 는 솔레노이드 밸브 포함을 뜻하며 단공 구성에는 솔레노이드 밸브가 들어가지 않습니다.

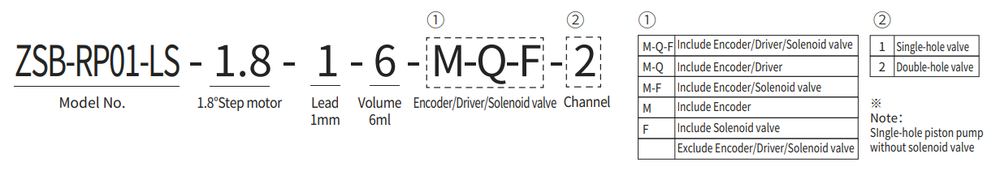

주문 코드는 ZSB-RP01-LS-1.8-1-6-□-□ 형태입니다. 1.8 은 스텝 각도, 1 은 리드 1 mm, 6 은 6 mL 용량, 그 다음이 옵션(M 엔코더 · Q 드라이버 · F 솔레노이드 밸브), 마지막이 채널(1 단공 · 2 이중공)입니다.

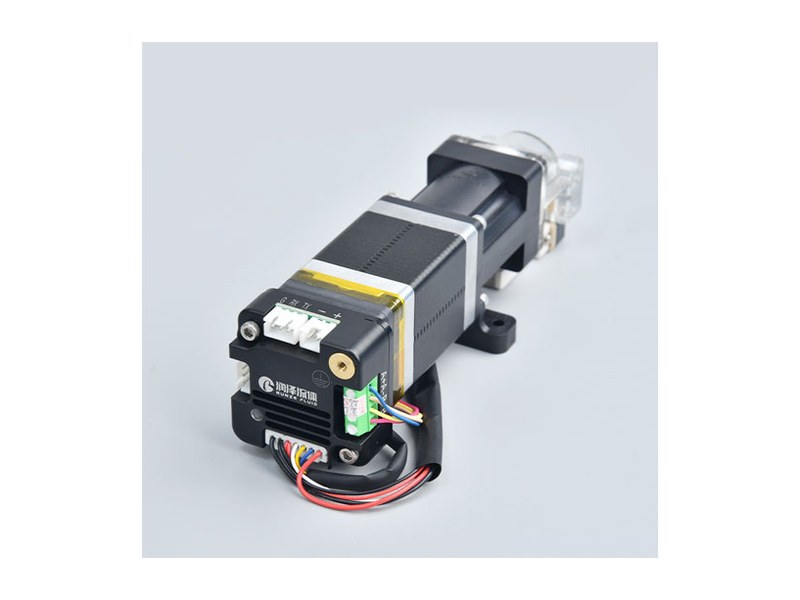

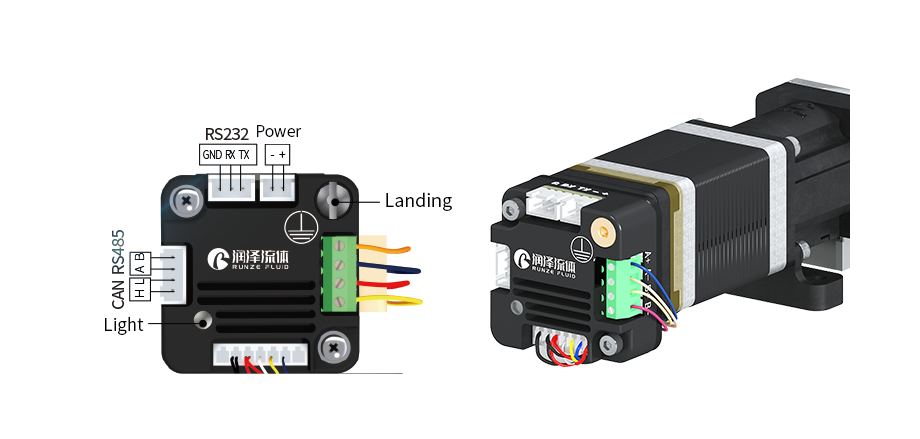

H · L 이 CANH · CANL, A · B 가 RS485A · RS485B, GND · RXD · TXD 가 RS232, − · + 가 DC24V 입니다. 반대편은 A+/A− · B+/B− 모터 상 배선, IO1(NC), IO2 · IO3 엔코더 A/B상, IO4 포토커플러, +5V, PE, GND 입니다.
35 스텝모터 — 최대 출력 10.8 W, 스텝 각도 1.8°, 정격 전압 3.6 V, 정격 전류 1.5 A, 홀딩 토크 350 mN·m, 저항 2.4 Ω ±0.24 Ω, 인덕턴스 3.6 mH, 구동 토크 12 mN·m, 회전 관성 43 g·cm², 절연 100 Ω MIN, 최고 온도 80℃, 절연 등급 B. 출력 전류는 모터 정격 전류를 넘기지 않아야 합니다.

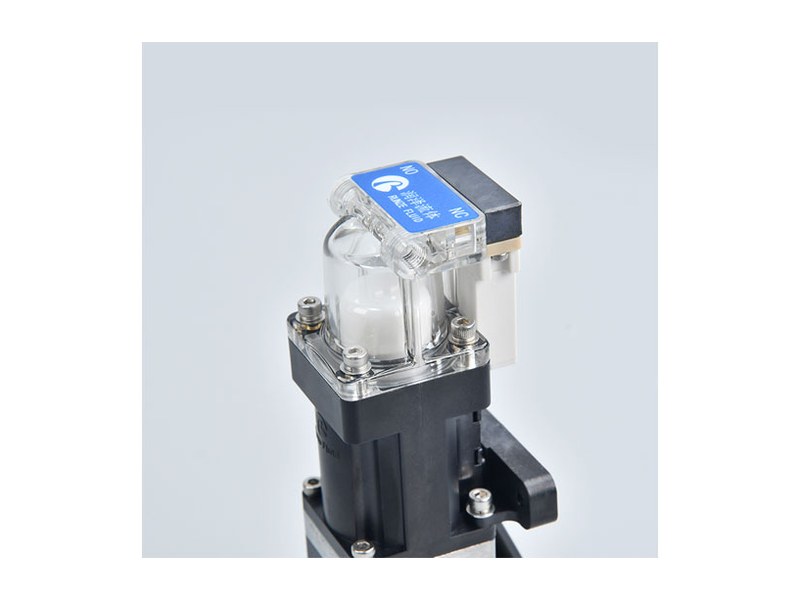

솔레노이드 밸브 — 동작 전압 24V ±10%, 기동 전류 154 mA, 정상 전류 42 mA, 기동 소비전력 3.7 W, 정상 소비전력 1 W 미만, 허용 누설 전류 4 mA, 절연 저항 100 MΩ MIN, 적색 LED 표시등, 서지 흡수 다이오드 내장.

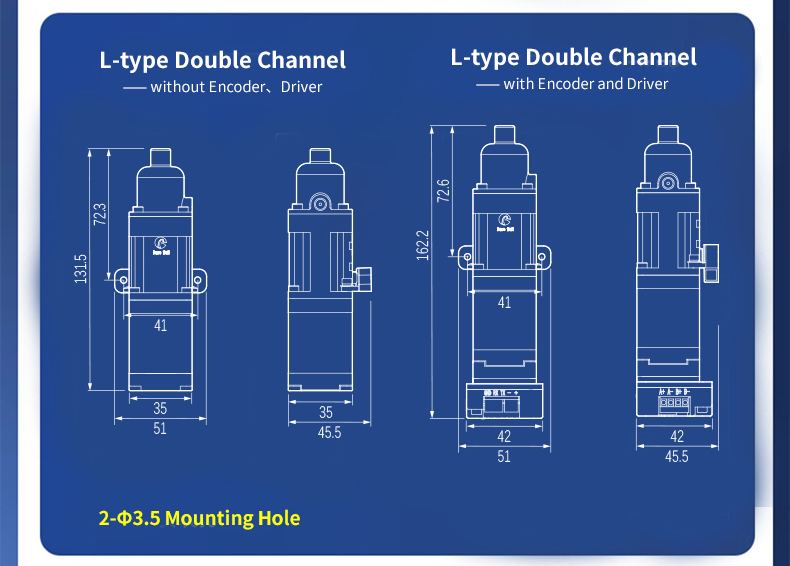

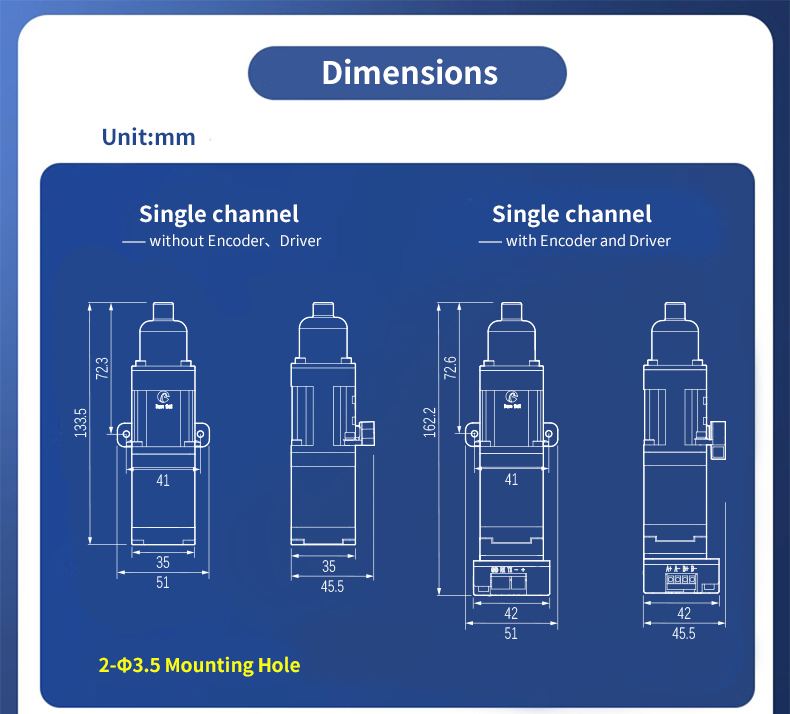

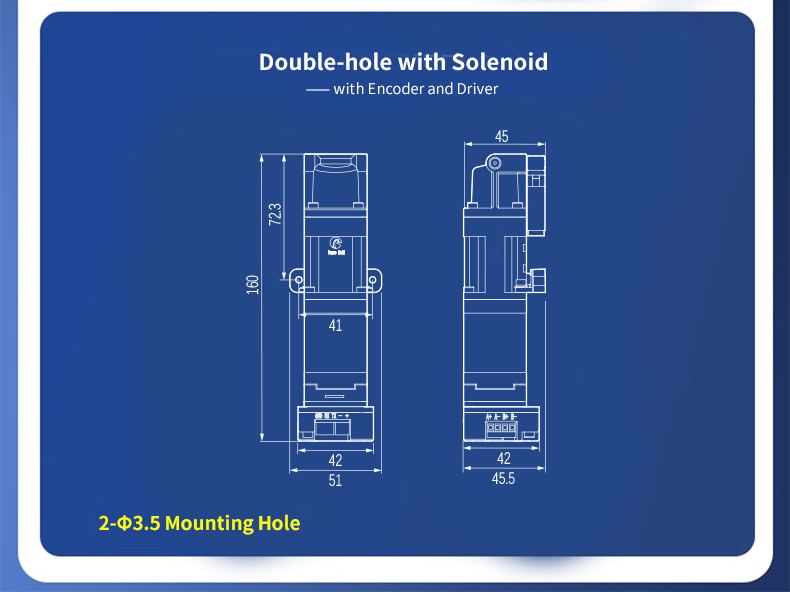

단채널·L형 이중채널·솔레노이드 이중공 구성별로 치수가 다르며 마운팅 홀은 2-3.5 입니다.
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 스텝모터 플런저 펌프 RPM-01 · 산업용 마이크로 플런저 펌프 RP42 · RP-01 카탈로그 (제조사 PDF) · RP-01 매뉴얼 V1.1 (제조사 PDF) · RP-01 제조사 소개 영상
모델RP-01은 모델이 왜 아홉 개인가요?
밸브헤드가 단공·이중공 두 가지이고, 여기에 엔코더(M)·드라이버(Q)·솔레노이드 밸브(F)를 넣고 빼는 조합이 붙기 때문입니다. 단공 구성에는 솔레노이드 밸브가 들어가지 않습니다.
정밀도1 스텝에 얼마나 나오나요?
0.005 mm 이동에 1.5707 µL입니다. 반복 정밀도는 스트로크 100% 기준 0.3~0.7%입니다.
압력압력 정격은 얼마인가요?
0.075~0.2 MPa입니다. 저압 정량 분주용이라 고압 라인에는 맞지 않습니다.
재질습부 재질은 무엇인가요?
PC, 세라믹, PTFE입니다. 연결부는 1/4-28 UNF 암나사입니다.
모터모터 사양은 어떻게 되나요?
35 스텝모터로 스텝 각도 1.8°, 정격 3.6 V / 1.5 A, 홀딩 토크 350 mN·m, 구동 토크 12 mN·m입니다.
엔코더엔코더는 꼭 필요한가요?
위치 되먹임이 필요 없는 단순 반복 분주라면 없는 구성으로도 됩니다. 탈조 감시나 위치 확인이 필요하면 M이 붙은 구성을 고릅니다.
보증보증 기간은 얼마인가요?
제조사 표기 기준 1년입니다.
