엘보 바브-수나사 어댑터
Runze Fluid Elbow Barb-to-Male Adapter
90° · 1/4-28 UNF · M8 · M10 · PP · 7규격

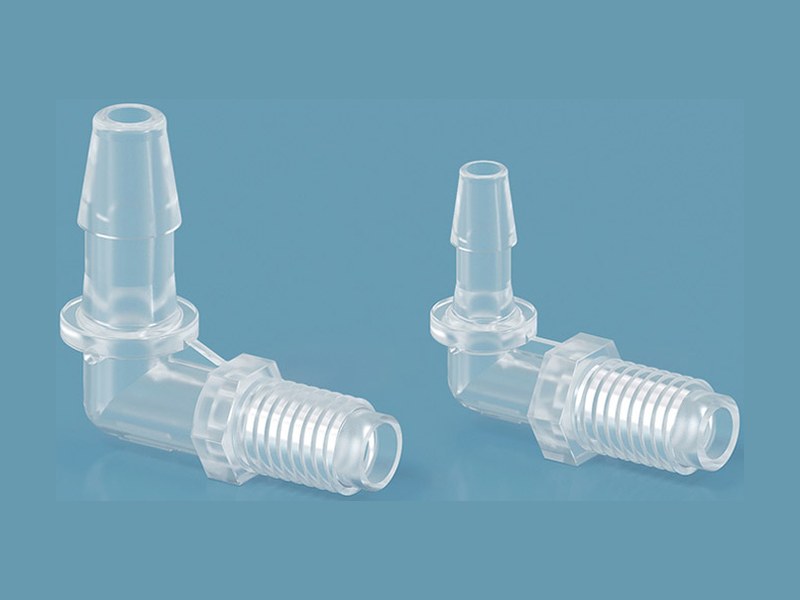

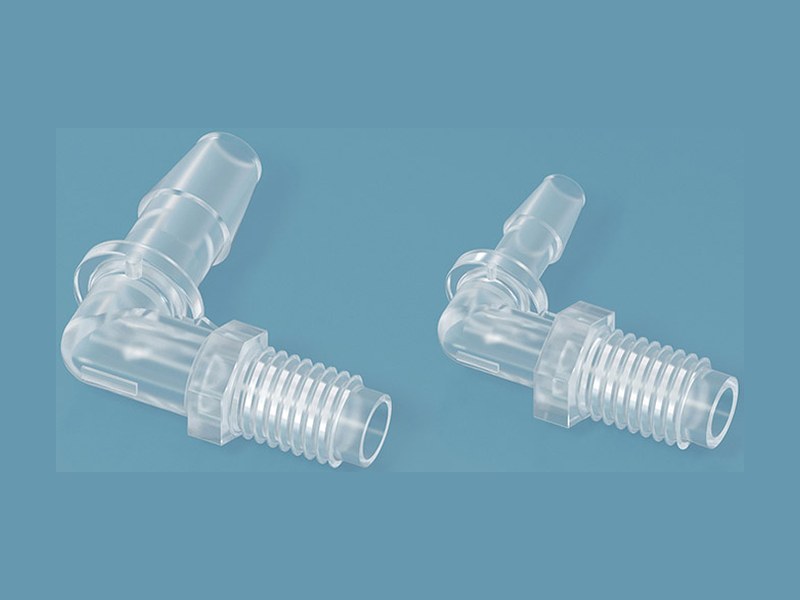

엘보 바브-수나사 어댑터는 유로를 90°로 꺾으면서 연질 튜브를 암나사 포트에 연결하는 1피스 어댑터입니다.
엘보 바브-수나사 어댑터는 유로를 90°로 꺾으면서 연질 튜브를 암나사 포트에 연결하는 1피스 어댑터입니다.
| 나사 규격 (Thread) | 1/4-28 UNF · M8 · M10 수나사 |
|---|---|
| 구성 (Assembly) | 일체형 1피스 |
| 재질 (Material) | PP |
| 색상 (Color) | 내추럴 PP |
| 대응 튜브 내경 (Tube ID) | 1.0 ~ 8.7 mm |
| 방향 (Direction) | 90° 엘보 |

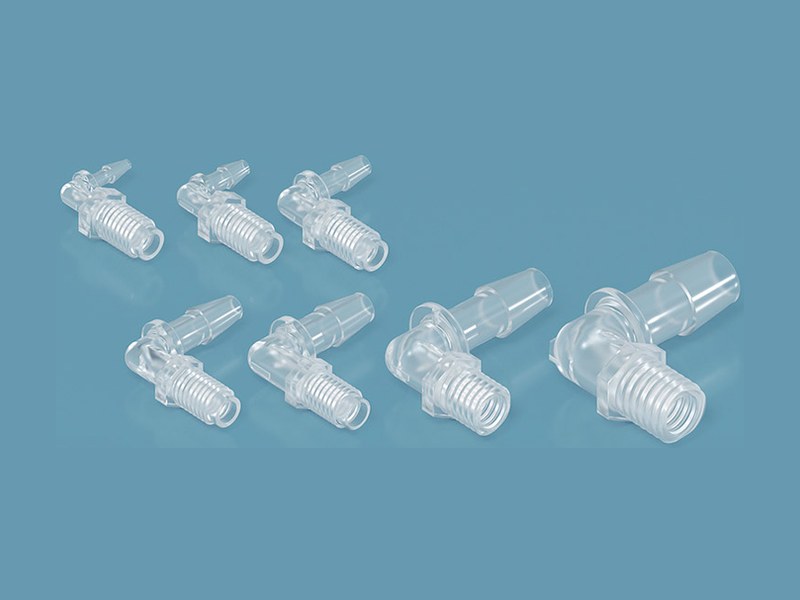

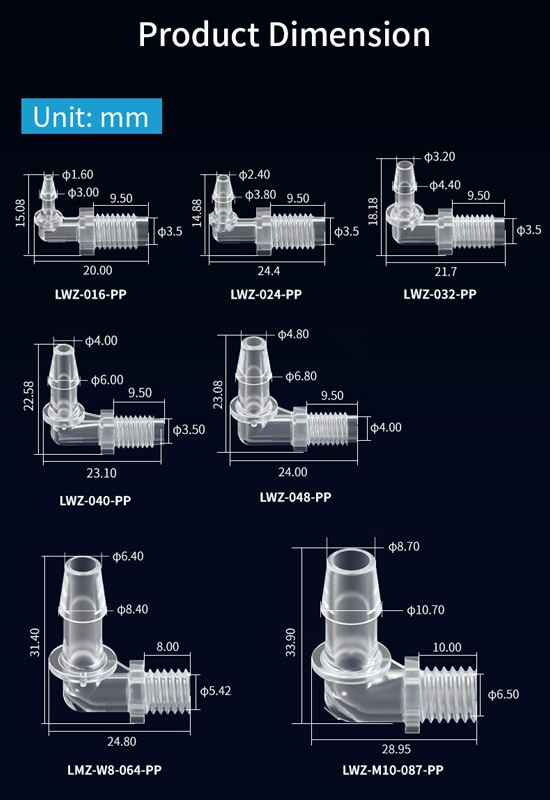

| 모델 번호 (Model No.) | 수나사 (Male thread) | 바브 끝단 (mm) |
|---|---|---|
| LWZ-016-PP | 1/4-28 UNF | Tubing ID 1.0-1.6 mm |
| LWZ-024-PP | Tubing ID 1.6-2.4 mm | |
| LWZ-032-PP | Tubing ID 2.4-3.2 mm | |
| LWZ-040-PP | Tubing ID 3.2-4.0 mm | |
| LWZ-048-PP | Tubing ID 4.0-4.8 mm | |
| LWZ-M8-064-PP | M8 | Tubing ID 4.8-6.4 mm |
| LWZ-M10-087-PP | M10 | Tubing ID 6.4-8.7 mm |
모든 규격 공통 — 재질 (Material) PP · 색상 (Color) Natural PP
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 바브-수나사 어댑터
선택나사 규격은 어떤 게 있나요?
1/4-28 UNF, M8, M10입니다. 튜브 내경 4.8~6.4 mm는 M8, 6.4~8.7 mm는 M10입니다.
용도직선형 대신 언제 쓰나요?
포트에서 튜브가 바로 90°로 꺾여야 하거나, 장비 뒤쪽 공간이 좁을 때 씁니다.
시공어떻게 설치하나요?
같은 나사 형식의 암나사 포트에 바닥까지 넣은 뒤 바브 끝단에 튜브를 끼웁니다.
