바브-암나사 어댑터

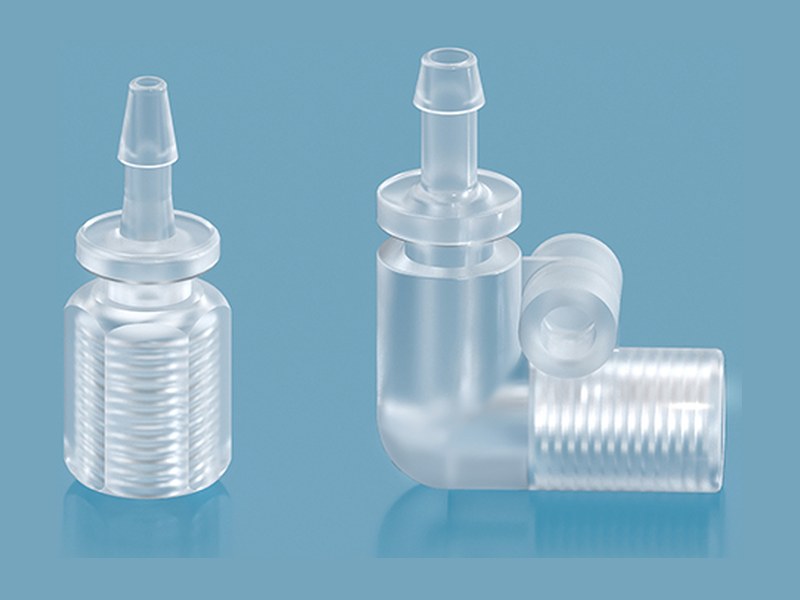

Runze Fluid Barb-to-Female Adapter

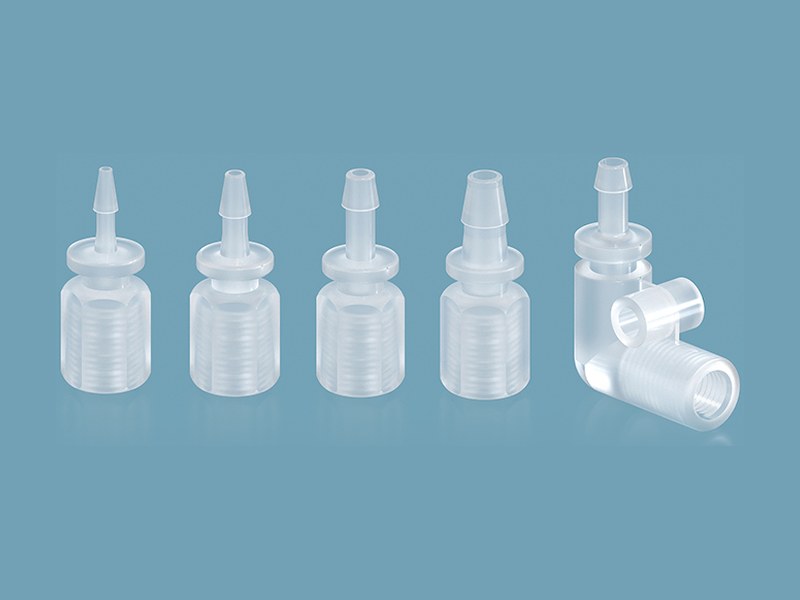

직선형 6규격 + 엘보형 2규격 · 1/4-28 UNF 암나사 · PP / PTFE

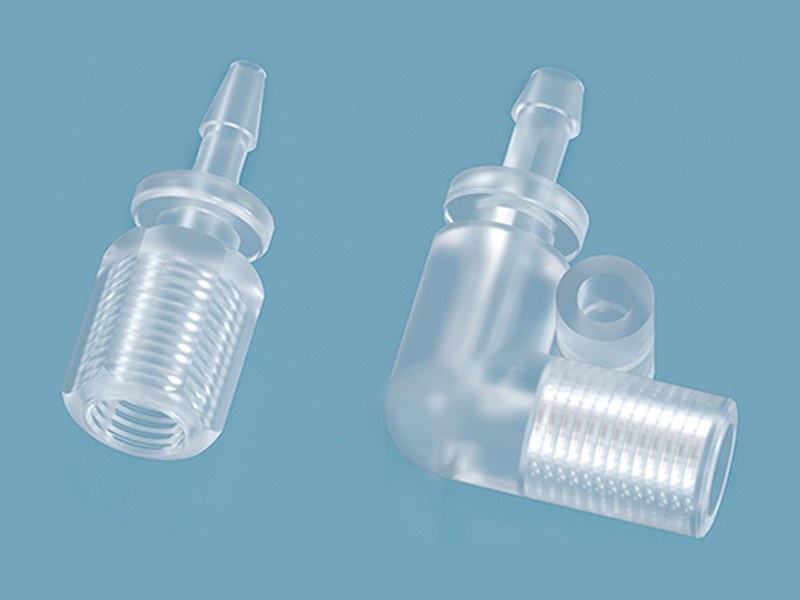

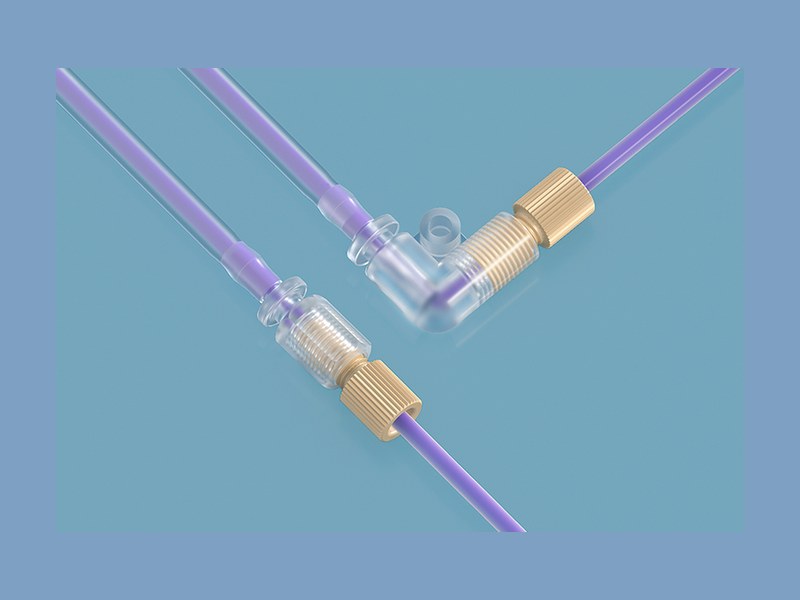

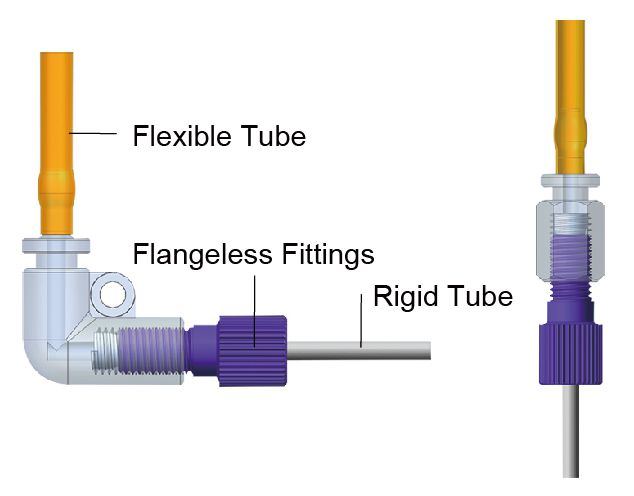

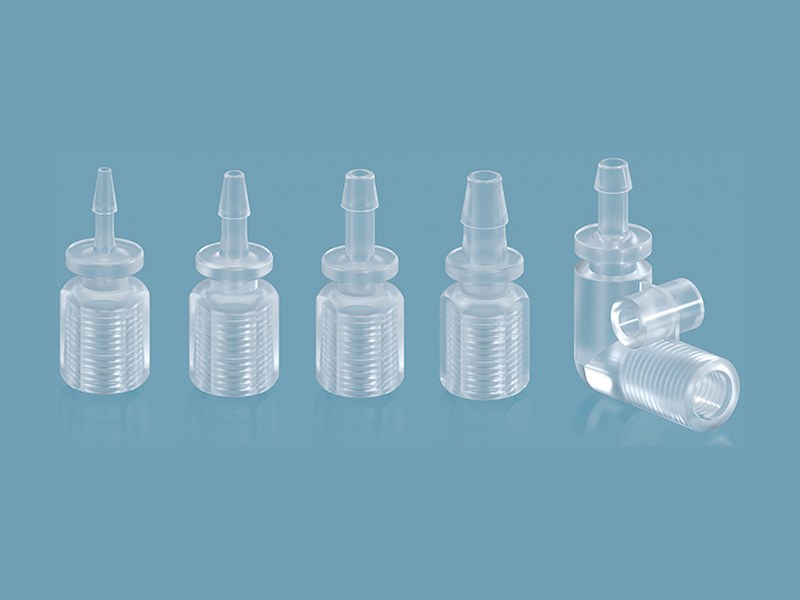

바브-암나사 어댑터는 연질 튜브를 1/4-28 UNF 수나사 피팅에 잇는 어댑터로, 직선형과 90° 엘보형이 있습니다.
바브-암나사 어댑터는 연질 튜브를 1/4-28 UNF 수나사 피팅에 잇는 어댑터로, 직선형과 90° 엘보형이 있습니다.
| 나사 규격 (Thread) | 1/4-28 UNF 암나사 |
|---|---|
| 구성 (Assembly) | 일체형 1피스 |
| 재질 (Material) | PP · PTFE |
| 압력 정격 (Pressure rating) | 상온 116 psi / 0.8 MPa |
| 형식 (Type) | 직선형 (NI) · 엘보형 (NL) |
| 대응 튜브 내경 (Tube ID) | 1.0 ~ 3.5 mm |

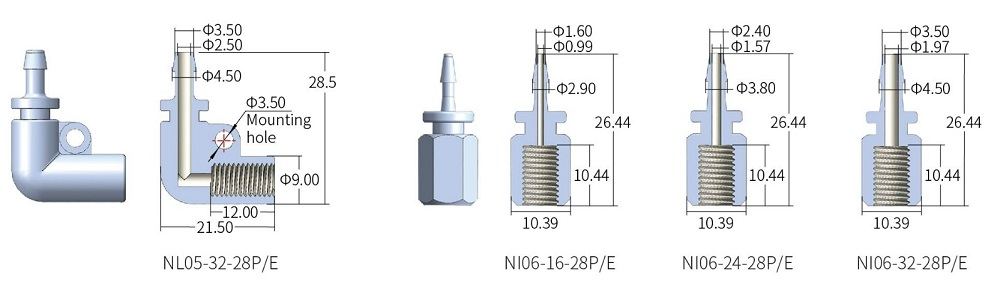

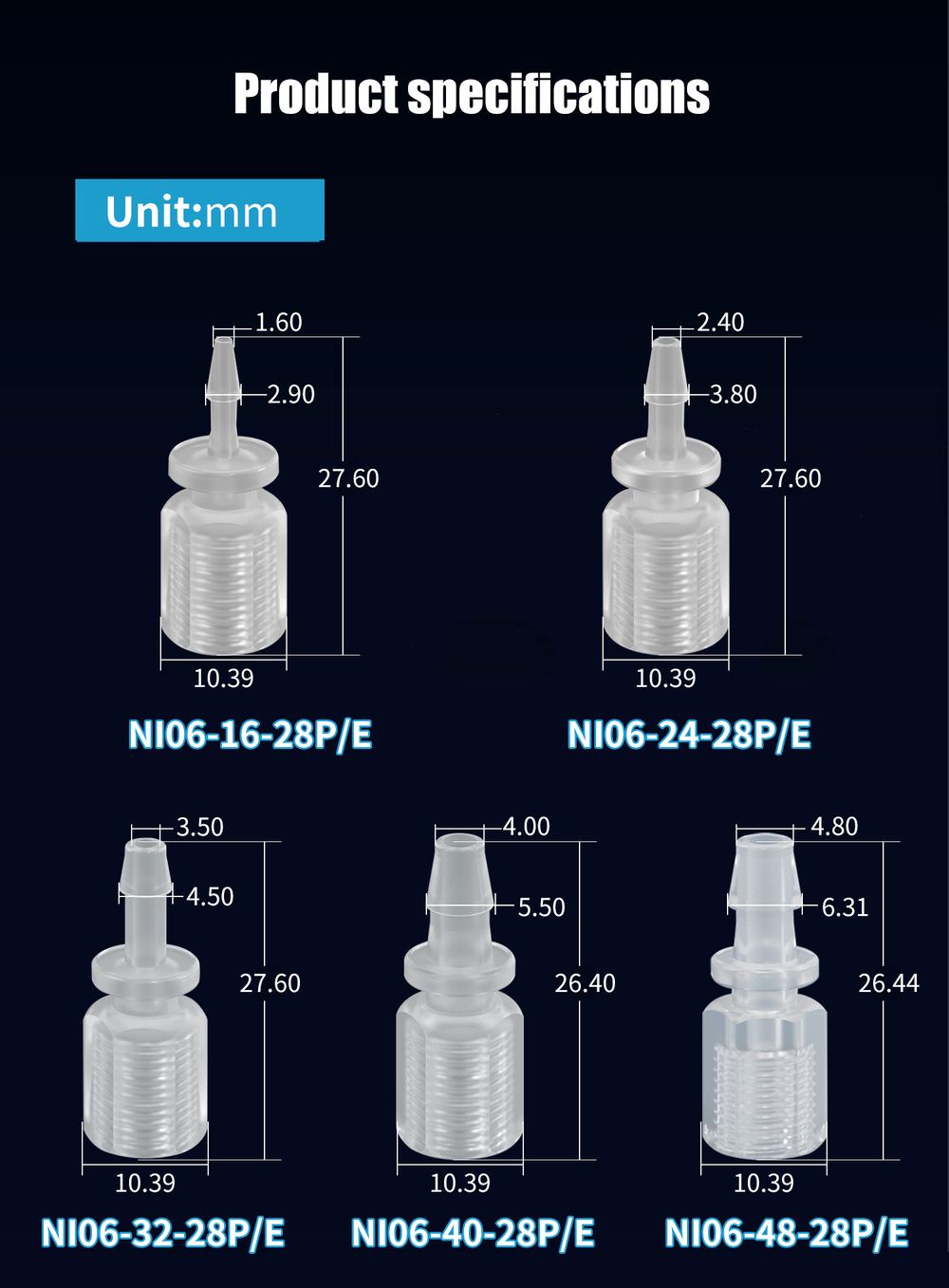

| 모델 번호 (Model No.) | 재질 (Material) | 색상 (Color) | 튜브 외경 (mm) | 바브 끝단 |
|---|---|---|---|---|
| NI06-32-28PP | PP | 내추럴 PP | 3.2 / 3.175 / 3.0 / 2.5 / 2.0 / 1.6 | 튜브 내경 2.5-3.5 mm |
| NI06-32-28E | PTFE | 내추럴 PTFE | 3.2 / 3.175 / 3.0 / 2.5 / 2.0 / 1.6 | 튜브 내경 2.5-3.5 mm |
| NI06-24-28PP | PP | 내추럴 PP | — | 튜브 내경 1.6-2.4 mm |
| NI06-24-28E | PTFE | 내추럴 PTFE | — | 튜브 내경 1.6-2.4 mm |
| NI06-16-28PP | PP | 내추럴 PP | — | 튜브 내경 1.0-1.6 mm |
| NI06-16-28E | PTFE | 내추럴 PTFE | — | 튜브 내경 1.0-1.6 mm |
모든 규격 공통 — 암나사 (Female thread) 1/4-28 UNF · 상온 압력 정격 (psi / MPa) 116 / 0.8
| 모델 번호 (Model No.) | 재질 (Material) | 색상 (Color) | 암나사 (Female thread) | 바브 끝단 | 상온 압력 정격 (psi / MPa) |
|---|---|---|---|---|---|
| NL05-32-28PP | PP | 내추럴 PP | 1/4-28 UNF | 튜브 내경 2.5-3.5 mm | 116 / 0.8 |
| NL05-32-28E | PTFE | 내추럴 PTFE | 1/4-28 UNF | 튜브 내경 2.5-3.5 mm | 116 / 0.8 |
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 바브-수나사 어댑터
선택직선형과 엘보형 중 무엇을 쓰나요?
유로를 그대로 이으면 직선형(NI), 90°로 꺾어야 하면 엘보형(NL)입니다.
압력사용 압력은 얼마인가요?
상온에서 116 psi(0.8 MPa)입니다.
재질PP와 PTFE 차이는요?
PTFE 쪽 내약품성이 넓습니다. 강한 용제나 산을 다루면 PTFE를 고르십시오.
