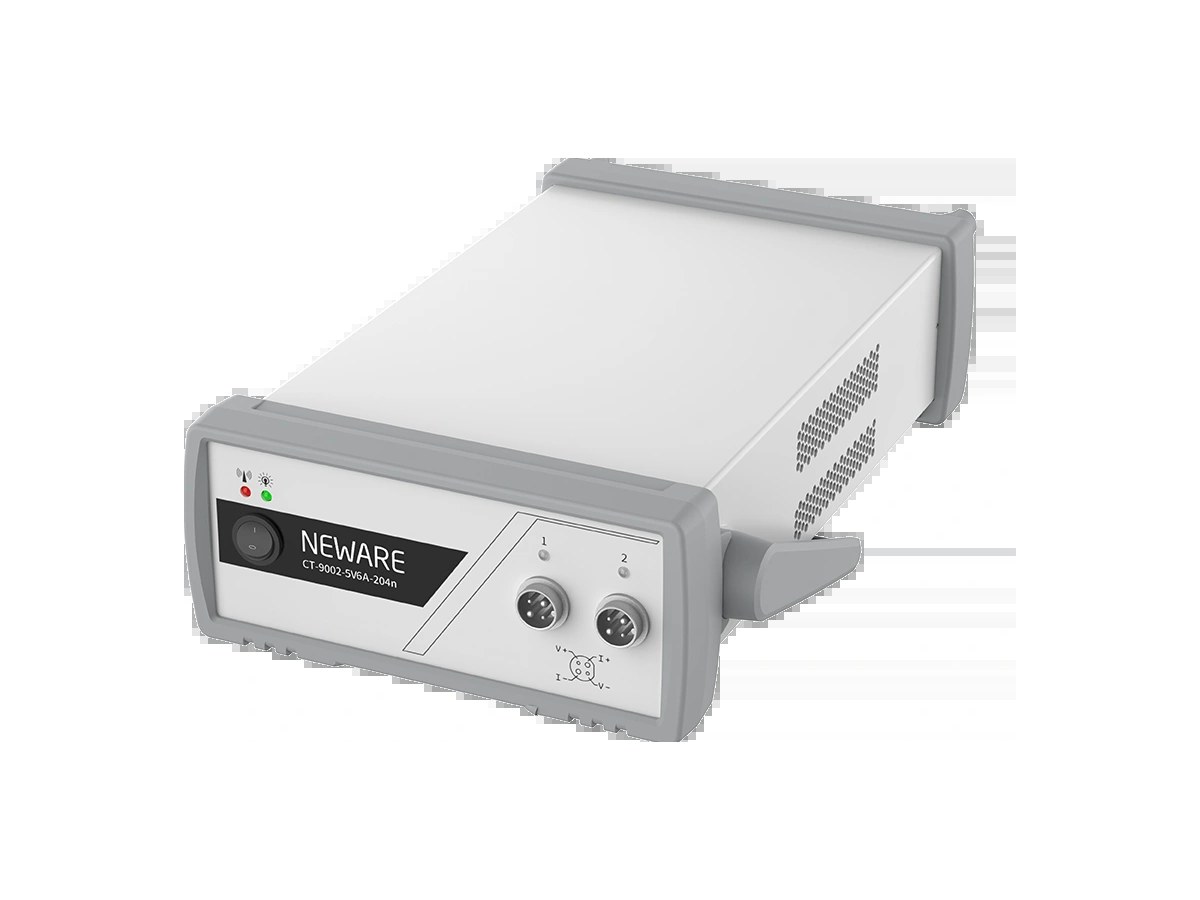

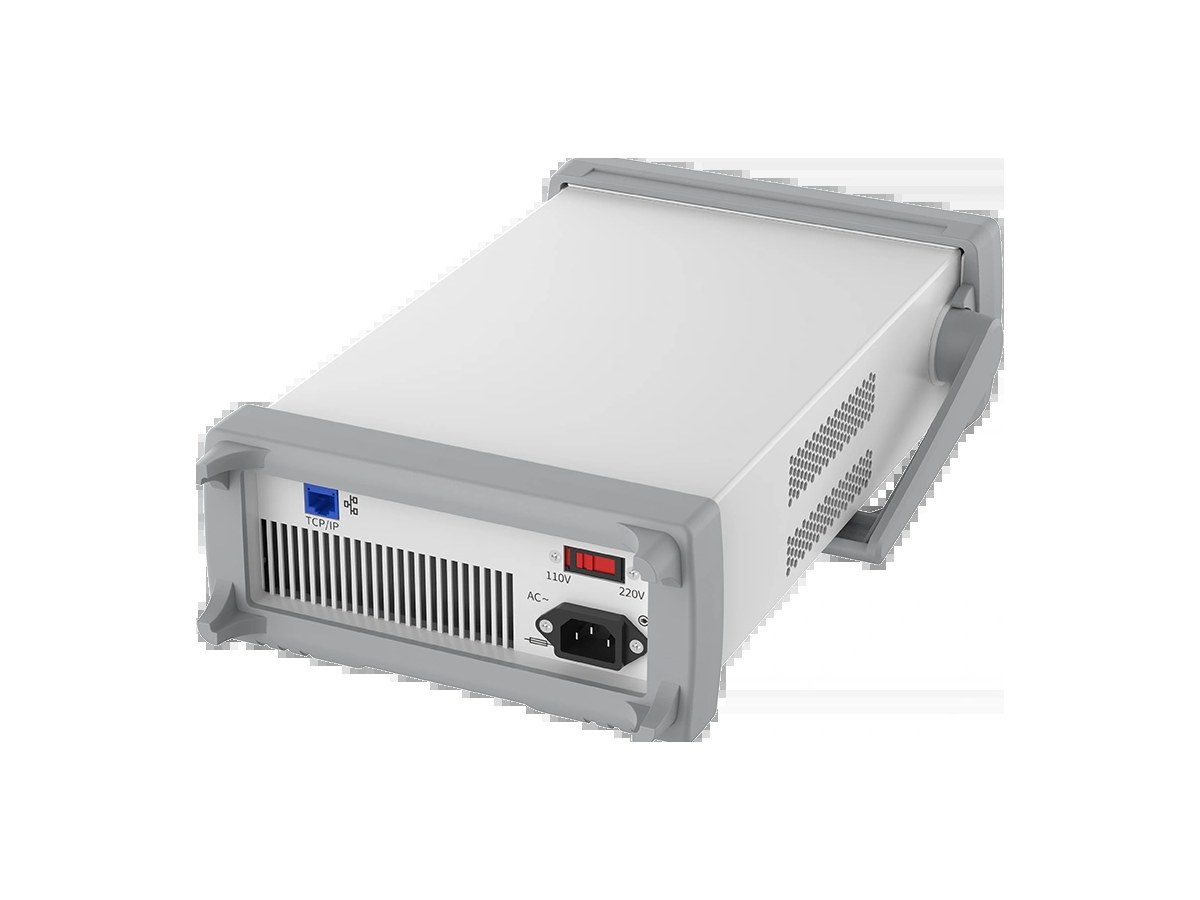

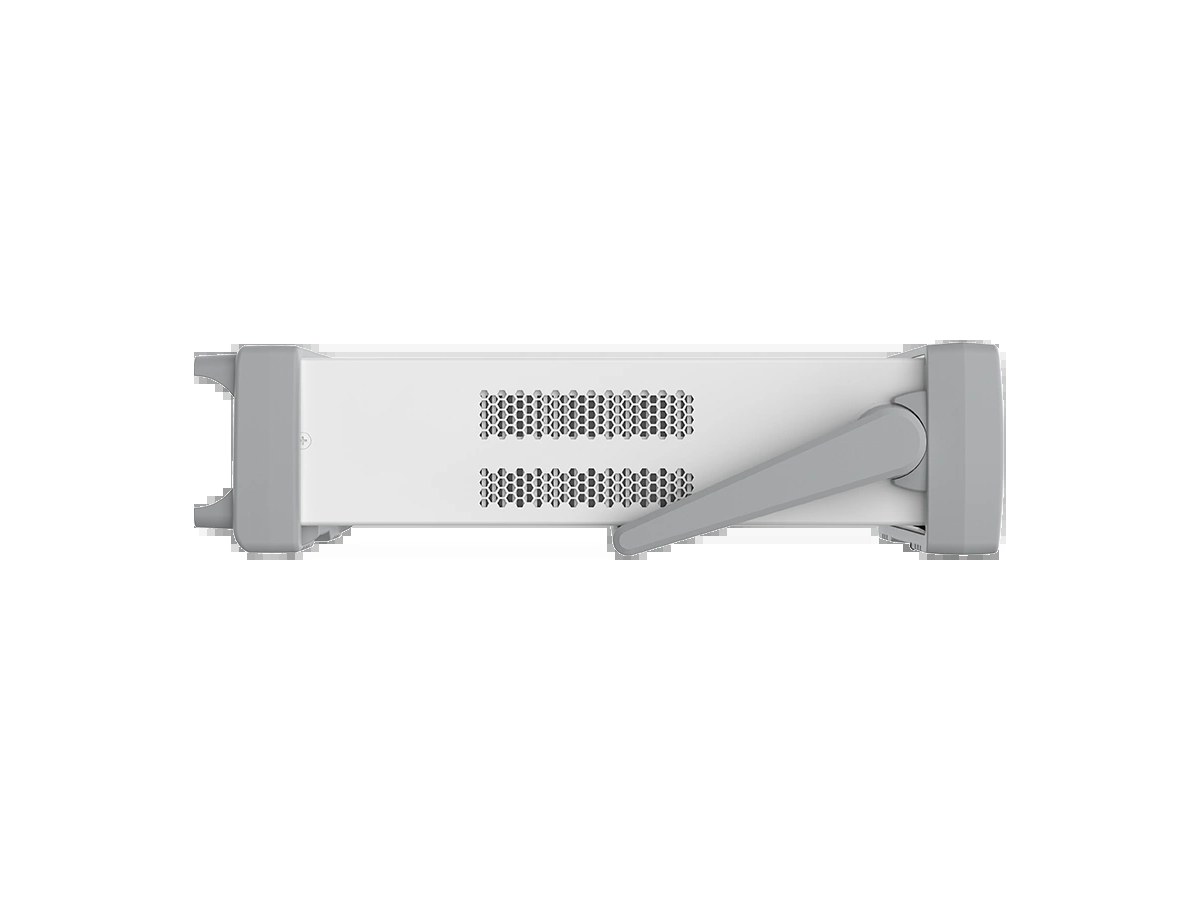

| 제품명 | CT-9000 배터리 테스트 시스템 |
|---|---|
| 입력 전원 | 교류 220 V (+10% / -20%) · 50 Hz |
| 입력 전력 | 500 W |
| 분해능 | AD 16비트 · DA 16비트 |
| 입력 임피던스 | ≥ 1000 MΩ (기동 상태 기준, 종료 시 누설 전류 100 μA) |
| 채널 특성 | 4레인지 · 넓은 동적 범위 · 고속 샘플링 · 고정밀 측정 |
| 채널당 전압 범위 | 충전 0 ~ +5 V · 방전 -5 V ~ +5 V (9.07 채널 보드) |
| 최소 방전 전압 | -5 V |
| 전압 정확도 · 안정도 | ± 0.02% of F.S. · ± 0.01% of F.S. |
| 채널당 전류 범위 | 레인지1 0.1~180 μA · 레인지2 180 μA~6 mA · 레인지3 6~180 mA · 레인지4 180~6000 mA |
| 전류 정확도 · 안정도 | ± 0.02% of F.S. · ± 0.01% of F.S. |
| 채널당 최대 출력 전력 | 30 W (안정도 ± 0.02% of F.S.) |
| 전류 응답 시간 | ≤ 100 μs (10% → 90% 또는 90% → 10%) |
| 작업 스텝 시간 범위 | ≥ 10 ms |
| 기록 주파수 | 최대 1000 Hz |
| 통신 | SMBus 지원 |
| 모델 | 레인지 1 | 레인지 2 | 레인지 3 | 레인지 4 |
|---|---|---|---|---|
| 5V6A | 0.1 μA ~ 180 μA | 180 μA ~ 6 mA | 6 mA ~ 180 mA | 180 mA ~ 6 A |
전압 및 전류 요구 사항에 따라 기타 모델 맞춤 제작이 가능합니다.
자료 출처 — 뉴웨어 코리아 제품 페이지
뉴웨어 전체 · 전 제품 통합 카탈로그 · 견적·기술 문의 · CT-9000-5V15A · CT-9008-5V300mA · CT-4008Q-5V6A
음전압0V 아래로 방전할 수 있나요?
방전 범위가 -5 V ~ +5 V입니다. 또 팩을 강제로 0 V까지 방전시키는 0 V 방전 기능이 옵션으로 제공되어 안전·파괴 시험에 씁니다.
전류전류 레인지는요?
0.1 μA~180 μA / 180 μA~6 mA / 6~180 mA / 180~6000 mA 4레인지입니다.
전원전원 사양은요?
교류 220 V (+10% / -20%) 50 Hz, 입력 전력 500 W입니다.
시뮬레이션실제 사용 패턴을 재현할 수 있나요?
시뮬레이션 시험을 지원해 실제 팩 사용 환경을 모사하며, 최대 100 W 행의 데이터 변화를 로딩합니다.
안전어떤 보호 기능이 있나요?
방전 데이터 보호, 오프라인 시험, 전압·전류·용량 상하한 설정, 전압·전류 변동 보호가 들어갑니다.
수집데이터 기록 주파수가 왜 중요한가요?
CT-9000 계열은 최대 1000 Hz로 기록합니다. IEC 표준 DCIR 기능도 고빈도 수집을 전제로 하므로 같은 시간에 더 많은 DCIR 데이터를 얻습니다.
커스텀다른 전압·전류 사양도 되나요?
전압·전류 요구 사항에 따라 맞춤 제작이 가능합니다. 필요한 사양을 알려주시면 구성별로 안내드립니다.
