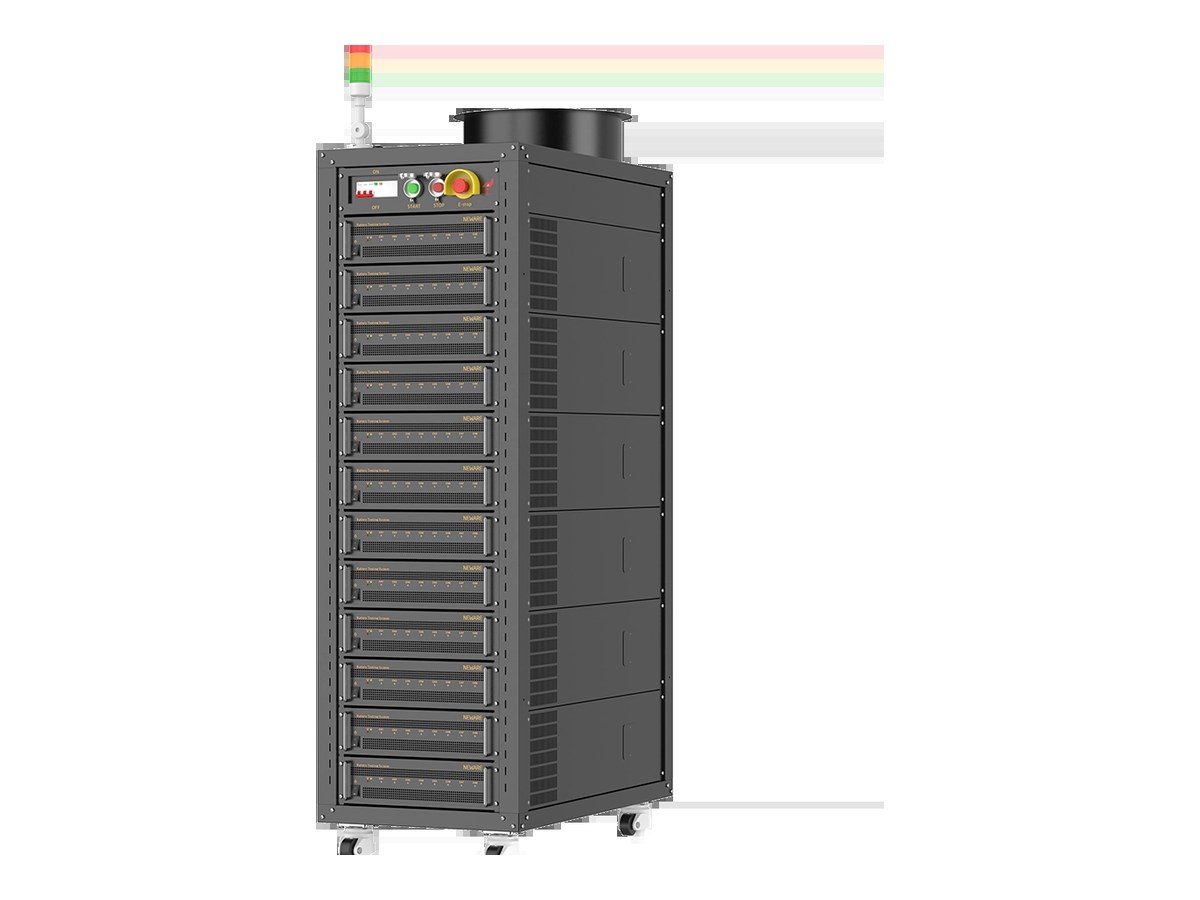

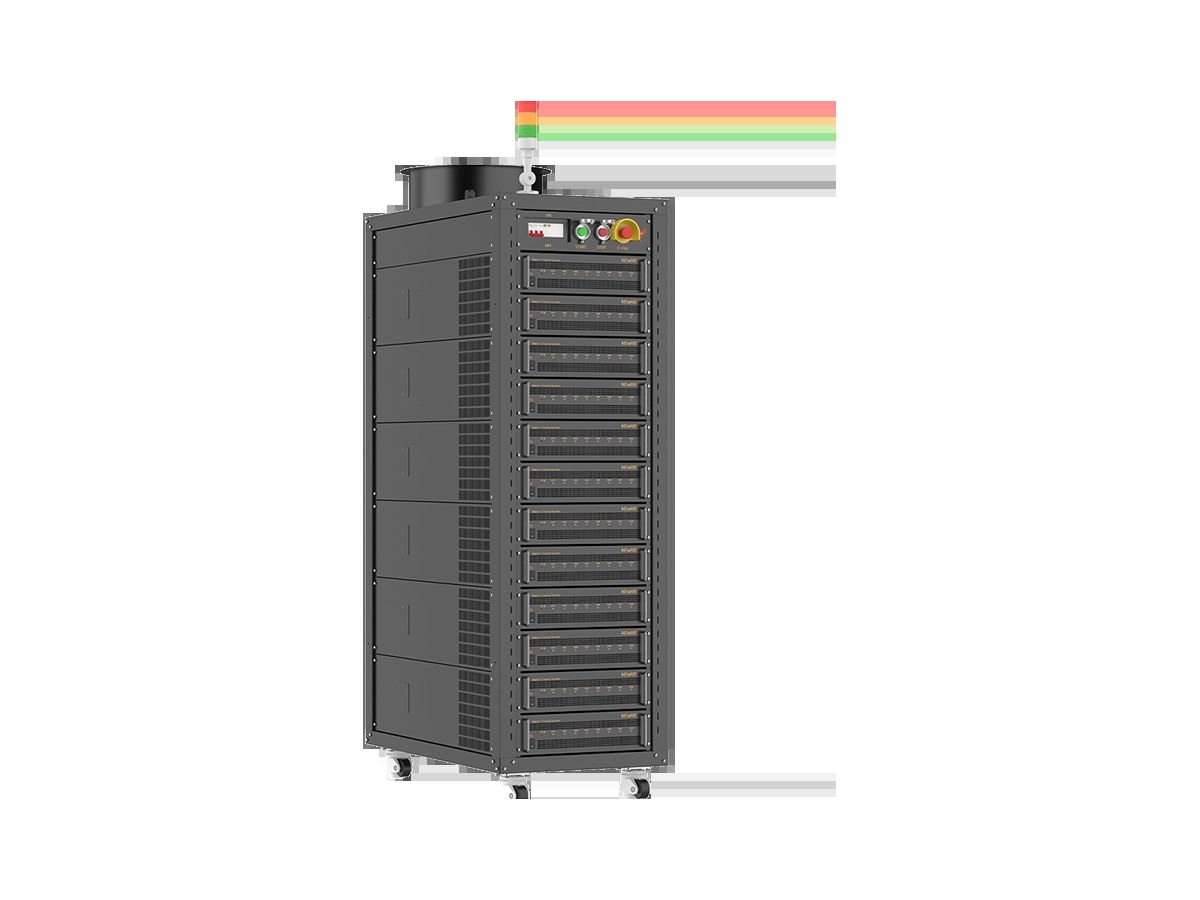

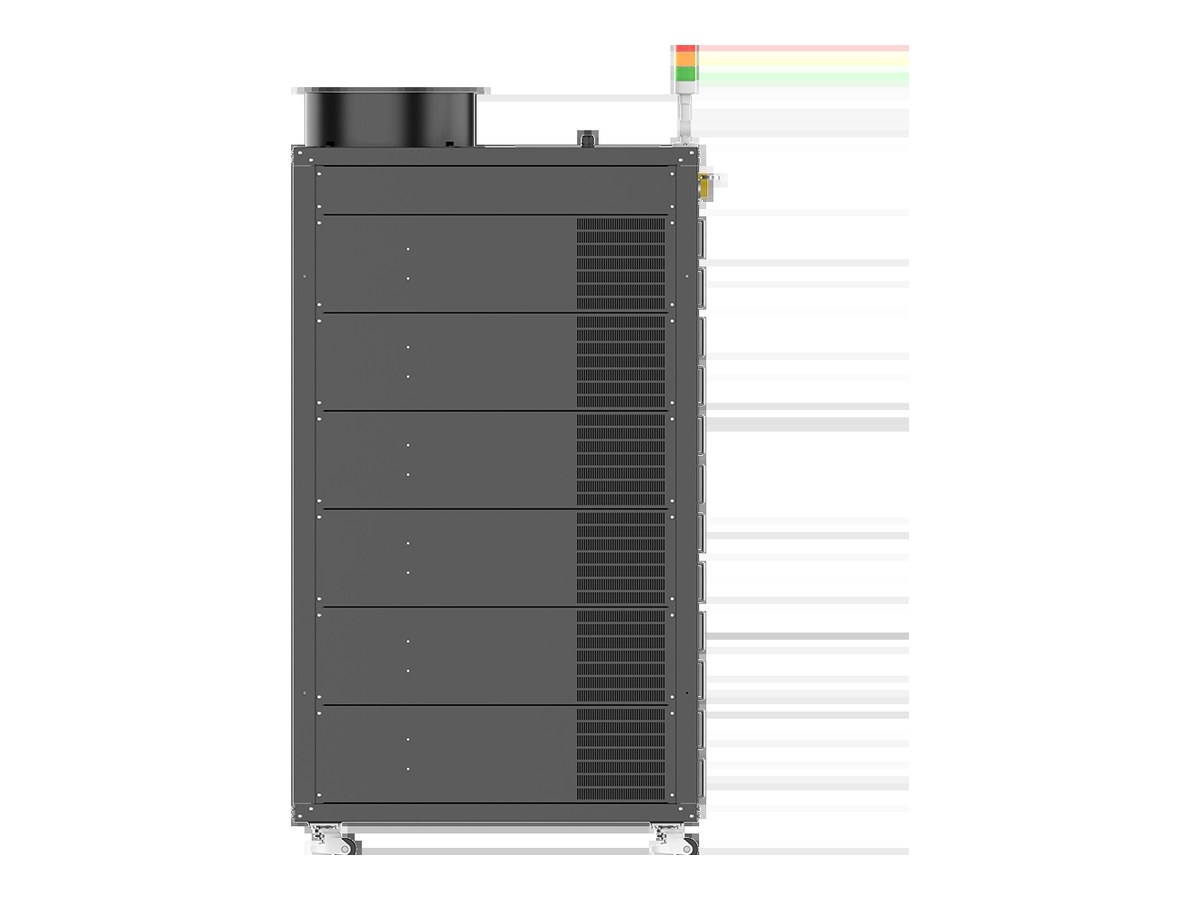

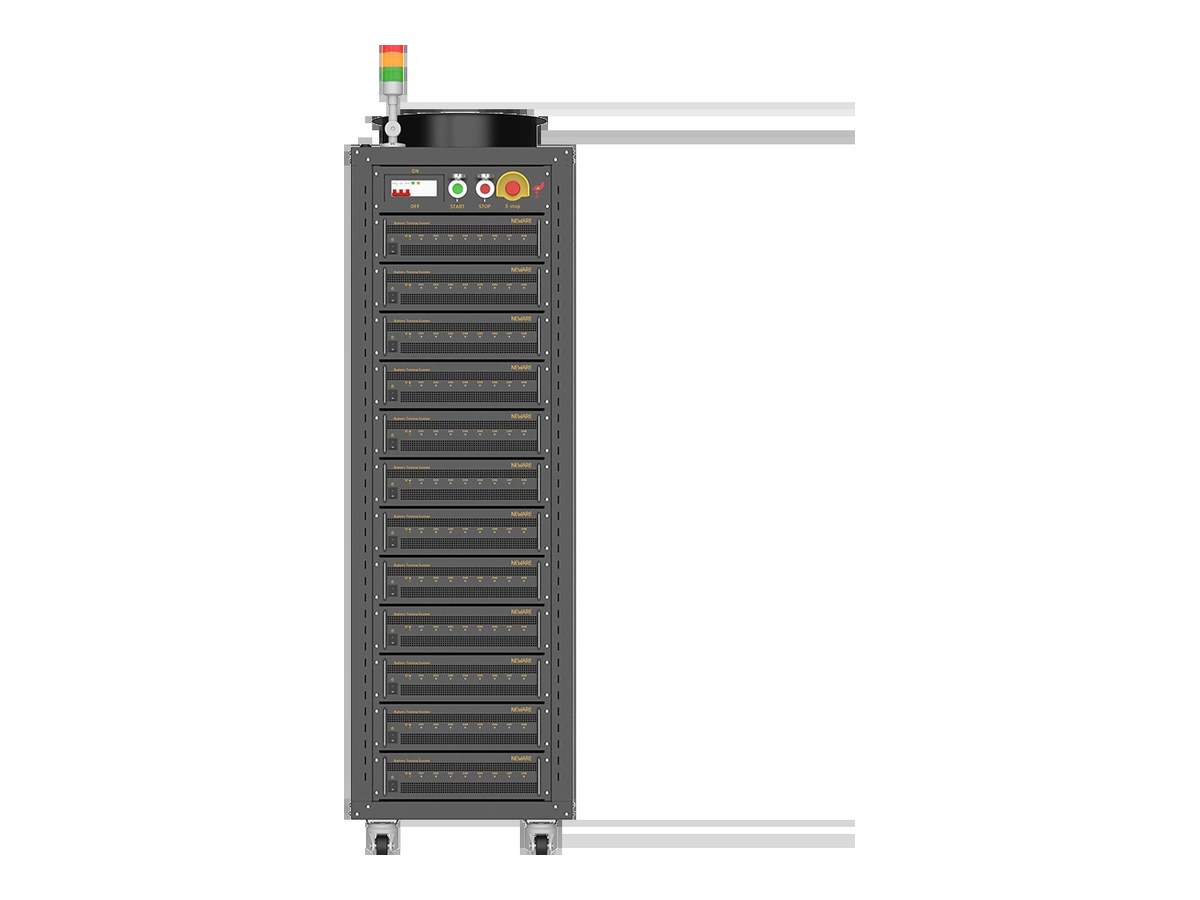

| 제품명 | CT-9000 배터리 검측 시스템 |
|---|---|
| 전압 출력 범위 / 채널 | 충전 0 V ~ 5 V · 방전 0 V ~ 5 V |
| 최소 출력 전압 | 0 V |
| 전압 정밀도 · 안정성 | ± 0.02% of F.S. / 레인지 · 0.005% of F.S. |
| 전류 출력 레인지 / 채널 | 레인지1 0.1 μA~150 μA · 레인지2 150 μA~5 mA · 레인지3 5~150 mA · 레인지4 150 mA~5 A |
| 전류 정밀도 | ± 0.02% of F.S. (레인지1 ±30 nA · 레인지2 ±1 μA · 레인지3 ±30 μA · 레인지4 ±1 mA) |
| 전류 안정성 | ± 0.005% of F.S. |
| 출력 전력 / 채널 | 25 W (안정성 ± 0.02% of F.S.) |
| 전류 응답 시간 | ≤ 100 μs (10% → 90% 또는 90% → 10%) |
| 최소 펄스 폭 | 400 μs |
| 데이터 수집 빈도 | 1000 Hz |
| 분해능 | AD 16비트 |
| 작업 스텝 시간 | ≤ (365×24) h / 스텝 · 00:00:00.000 (h·m·s·ms) |
| 오프라인 테스트 | 1 GB |
| 통신 | SMBus 지원 |
| 모델 | 레인지 1 | 레인지 2 | 레인지 3 | 레인지 4 |
|---|---|---|---|---|
| 5V6A | 0.1 μA ~ 180 μA | 180 μA ~ 6 mA | 6 mA ~ 180 mA | 180 mA ~ 6 A |
| 5V12A | 0.12 mA ~ 12 mA | 12 mA ~ 120 mA | 120 mA ~ 1200 mA | 1200 mA ~ 12 A |
| 5V15A | 0.15 mA ~ 15 mA | 15 mA ~ 150 mA | 150 mA ~ 1500 mA | 1500 mA ~ 15 A |
전압 및 전류 요구 사항에 따라 다른 모델을 맞춤 제작할 수 있습니다. 이 계열 레인지표는 제품 페이지 기준이고, 사양표의 전류 출력 레인지는 채널 보드 기준 값입니다.
자료 출처 — 뉴웨어 코리아 제품 페이지
뉴웨어 전체 · 전 제품 통합 카탈로그 · 견적·기술 문의 · CT-9002-5V6A · CT-9008-5V300mA · CT-4008Q-5V12A
정밀도CT-4000 계열과 무엇이 다른가요?
수집 주파수가 10 Hz → 1000 Hz, 전류 응답이 <1.5 ms → ≤100 μs로 올라갑니다. 과도 응답과 미세 전류를 봐야 하는 연구용입니다.
절대오차가장 낮은 레인지의 실제 오차는요?
레인지1에서 ±30 nA입니다. 레인지2 ±1 μA, 레인지3 ±30 μA, 레인지4 ±1 mA입니다.
출력채널당 출력은요?
25 W입니다.
펄스최소 펄스 폭은요?
400 μs입니다.

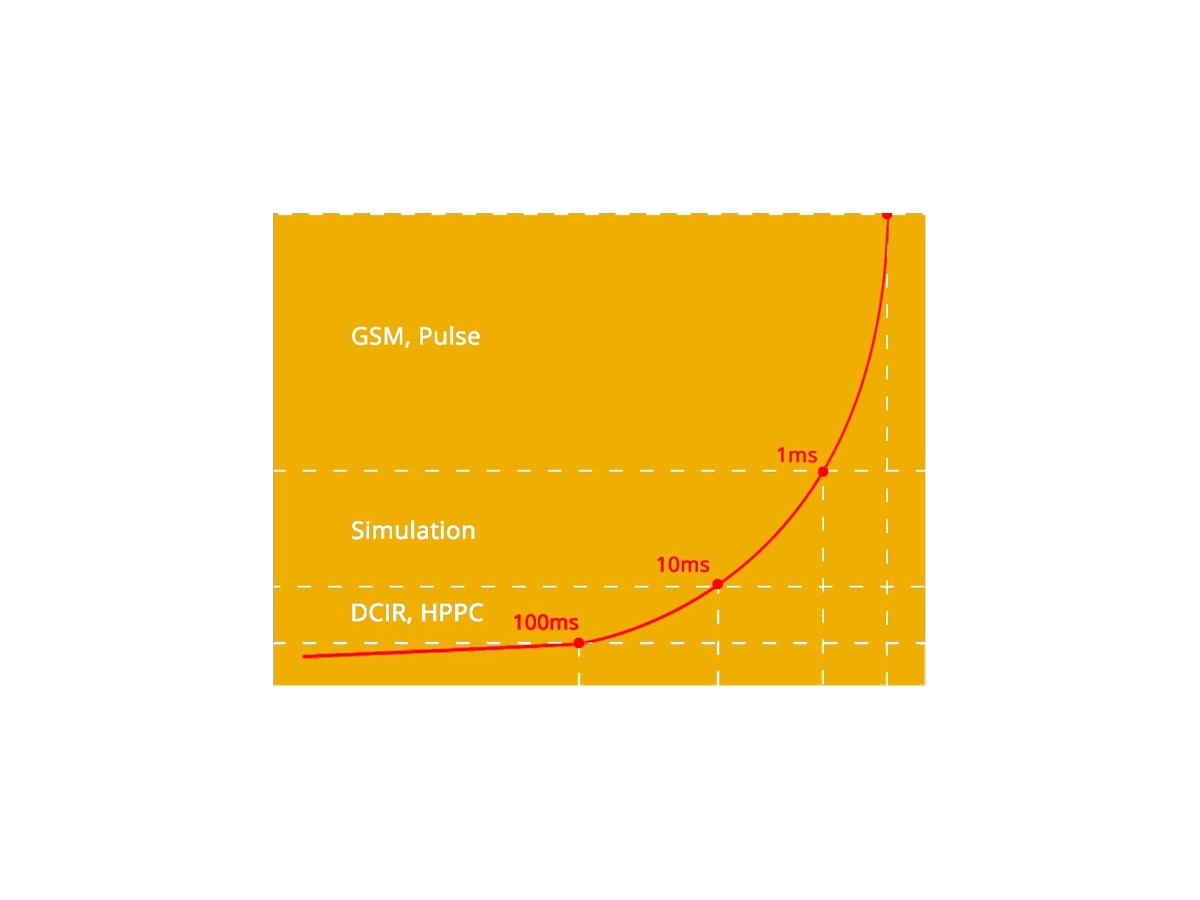

수집데이터 기록 주파수가 왜 중요한가요?
CT-9000 계열은 최대 1000 Hz로 기록합니다. IEC 표준 DCIR 기능도 고빈도 수집을 전제로 하므로 같은 시간에 더 많은 DCIR 데이터를 얻습니다.
커스텀다른 전압·전류 사양도 되나요?
전압·전류 요구 사항에 따라 맞춤 제작이 가능합니다. 필요한 사양을 알려주시면 구성별로 안내드립니다.
