| 전압 · 전류 | 5 V / 12 A (5V6A · 5V20A 등 커스텀 가능) |
|---|---|
| 채널 | 유닛당 8채널 모듈식 · 채널 독립 제어 |
| 채널당 출력 | 최대 60 W (5 V × 12 A) |
| 정확도 | 전압 · 전류 ±0.02% F.S. |
| 데이터 수집 | 10 Hz (샘플링 주기 100 ms) |
| 전류 응답 | ≤ 1.5 ms (10 ~ 90% F.S.) |
| 최소 펄스 폭 | 500 ms |
| 프로토콜 | 최대 254 스텝 · BTS 소프트웨어 |
| 오프라인 테스트 | 1 GB (PC 미연결 상태에서 스케줄 수행) |

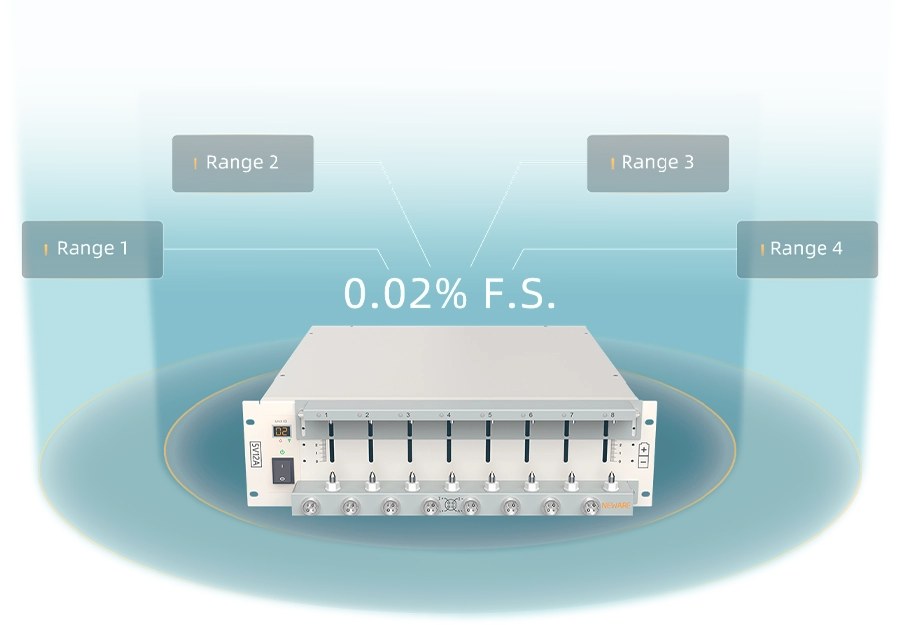

| 레인지 | 전류 범위 | 주로 쓰는 곳 |
|---|---|---|
| 레인지 1 | 0.5 mA ~ 100 mA | 코인셀·소형 셀 미세 전류, GITT·저율 시험 |
| 레인지 2 | 100 mA ~ 500 mA | 코인셀 표준 율속 시험 |
| 레인지 3 | 500 mA ~ 6 A | 파우치·원통 셀 일반 사이클 |
| 레인지 4 | 6 A ~ 12 A | 고율(C-rate) 시험·대용량 셀 |
전류를 4구간으로 나눠 두었기 때문에, 낮은 전류를 잴 때 낮은 레인지를 고르면 F.S. 기준 오차가 작아집니다.
| 모델 | 규격 | 제품가격 1개 (VAT 별도) |
|---|---|---|
| CT-4008Q | 5 V / 12 A · 8채널 · 채널당 60 W | 문의 |
| CT-4008Q 커스텀 | 5V/6A · 5V/20A 등 전압 · 전류 변경 | 문의 |
공개 가격이 없는 제품이라 구성(채널 수 · 전압/전류 · 챔버 연동 여부)에 따라 견적으로 안내드립니다. 표기 사양은 뉴웨어 공식 자료 기준입니다.
정확도 표기 읽는 법 — ±0.02%는 측정값이 아니라 선택한 레인지의 풀스케일(F.S.) 기준 오차입니다. 12A 레인지에서 1mA를 재면 상대 오차가 커집니다. CT-4008Q는 전류를 4구간으로 나눠 이를 완화하므로 측정 전류에 맞는 가장 낮은 레인지를 선택하십시오.
뉴웨어(NEWARE)는 1998년 설립된 배터리 시험장비 제조사로 26년간 150개국 이상에 수출하고 누적 고객 30,000곳 이상, 장비 400,000대 이상을 납품했습니다. 테스터만 500개 이상 모델을 갖췄고 연매출의 10%를 R&D에 쓰며 ISO 9001:2015 · CE 인증을 보유합니다.
함께 쓰는 장비: WGDW 고온·저온 시험 챔버
정확도CT-4008Q의 측정 정확도는 어느 정도인가요?
전압·전류 모두 ±0.02% F.S.입니다. F.S.는 선택한 레인지의 풀스케일을 뜻하므로, 낮은 전류를 잴수록 낮은 레인지를 골라야 상대 오차가 작아집니다. CT-4008Q는 전류를 4구간(0.5mA~100mA / 100mA~500mA / 500mA~6A / 6A~12A)으로 나눠 이 부분을 보완합니다.
채널채널마다 다른 조건으로 시험할 수 있나요?
유닛당 8채널이 독립 제어됩니다. 채널별로 다른 전류·전압·스텝 프로토콜을 걸 수 있고, 채널당 최대 60W(5V × 12A)까지 씁니다.
시험모드GITT나 펄스 시험이 가능한가요?
가능합니다. 전류 응답이 ≤1.5ms(10~90% F.S.), 최소 펄스 폭이 500ms라 GITT·DCIR·펄스 프로파일을 프로토콜로 구성할 수 있습니다. 한 스케줄에 최대 254 스텝까지 넣습니다.
데이터데이터는 얼마나 촘촘하게 저장되나요?
데이터 수집 10Hz, 샘플링 주기 100ms입니다. BTS 소프트웨어에서 채널별로 저장 간격과 조건(전압·전류·시간 변화량)을 지정합니다.
저전류코인셀처럼 작은 전류도 정확히 측정되나요?
가장 낮은 레인지가 0.5mA ~ 100mA라 코인셀 저율 시험·GITT에 씁니다. 그보다 낮은 μA급 전류가 필요하면 전용 모델을 따로 검토하시는 편이 좋습니다.
오프라인시험 중 PC가 꺼지면 데이터가 날아가나요?
오프라인 테스트 1GB를 지원합니다. PC 연결이 끊겨도 장비가 스케줄을 계속 수행하고 데이터를 자체 저장한 뒤, 재연결할 때 회수합니다.
모델선택더 큰 셀을 시험하려면 어떤 모델을 봐야 하나요?
CT-4008Q는 5V/12A급입니다. 파우치·모듈처럼 더 큰 전류·전압이 필요하면 CT/CE-5000 · 6000 · 8000 계열을 구성별로 안내드립니다.
