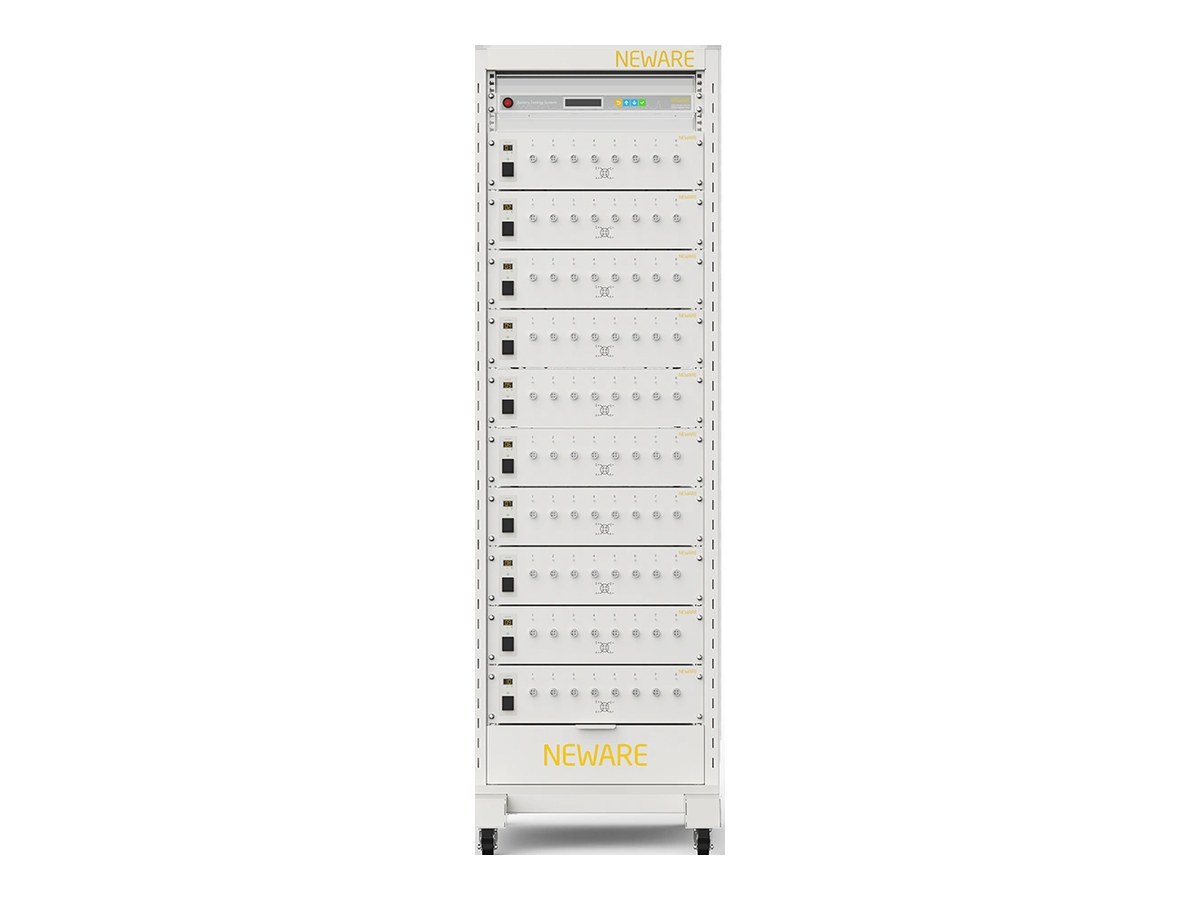

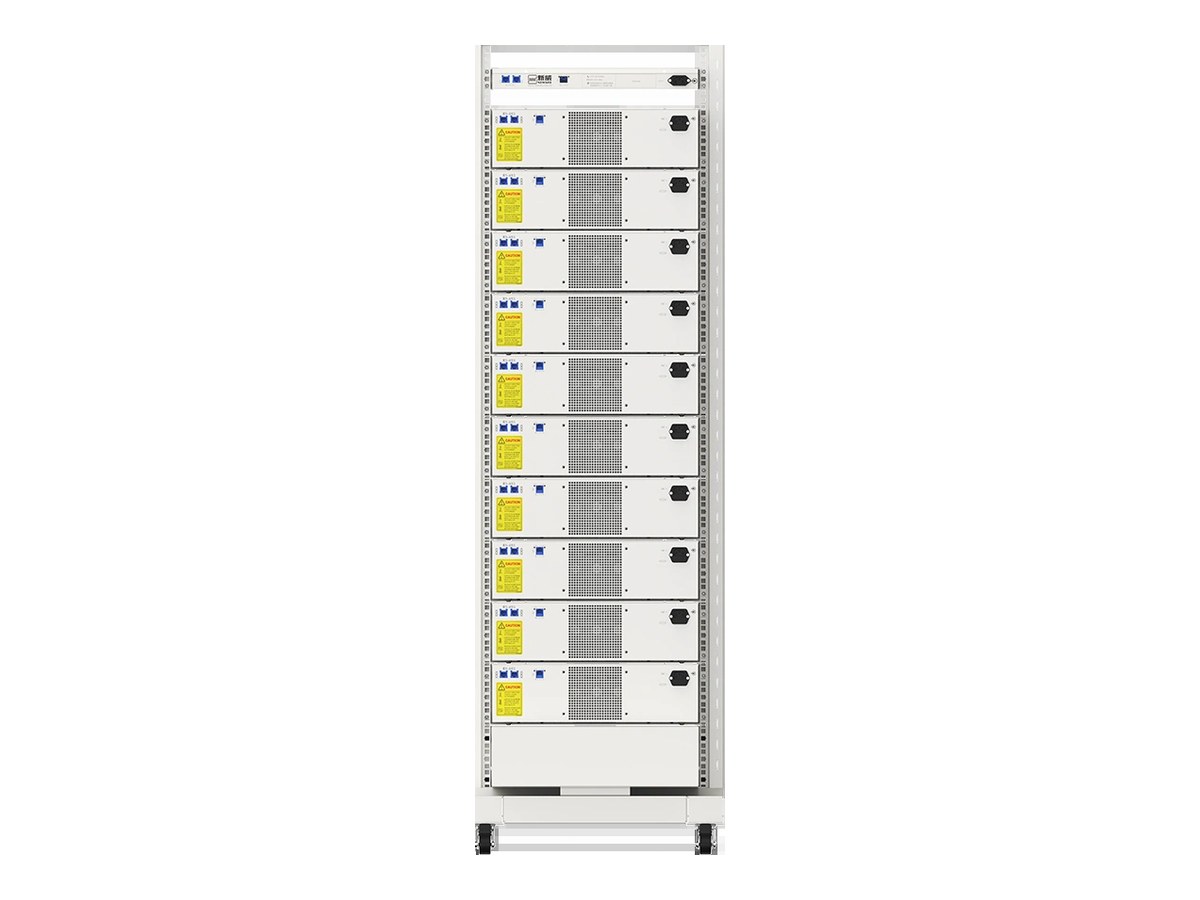

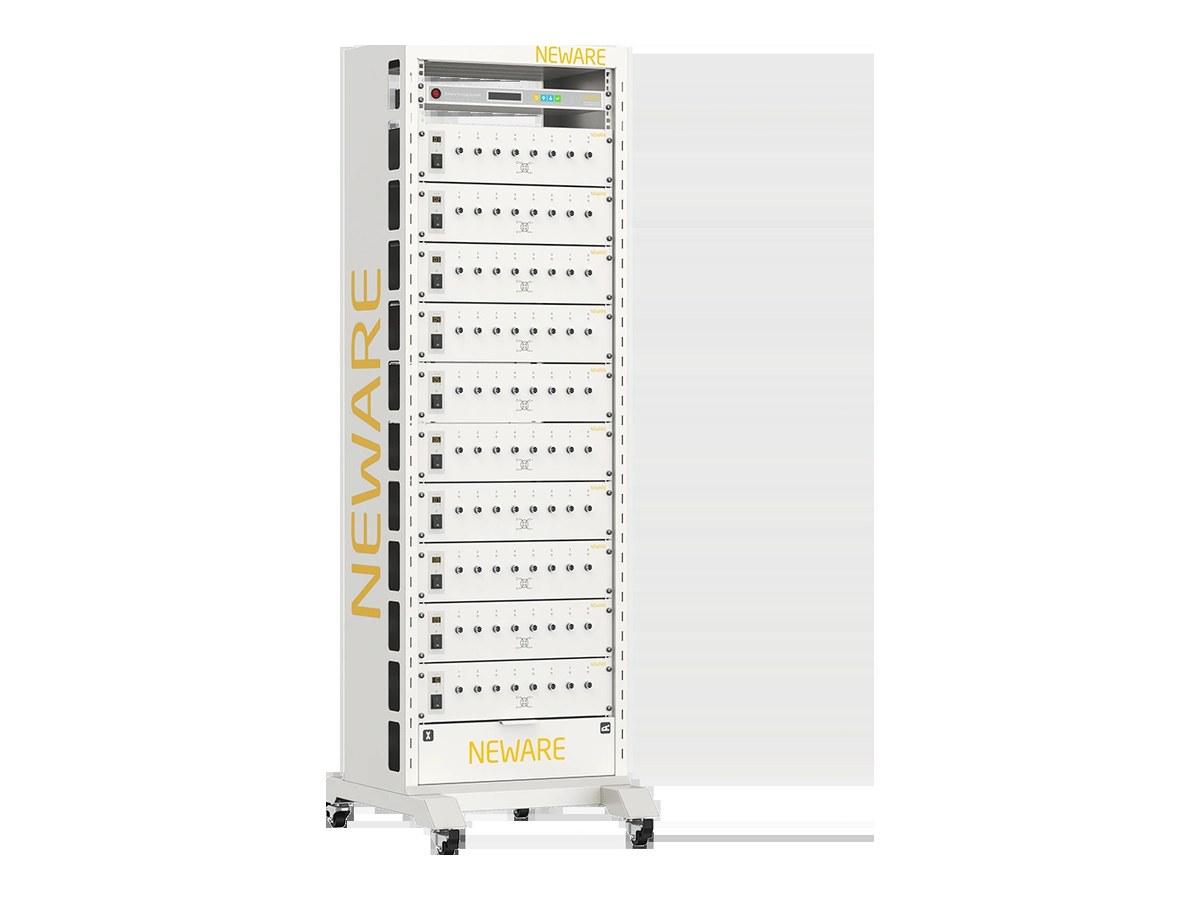

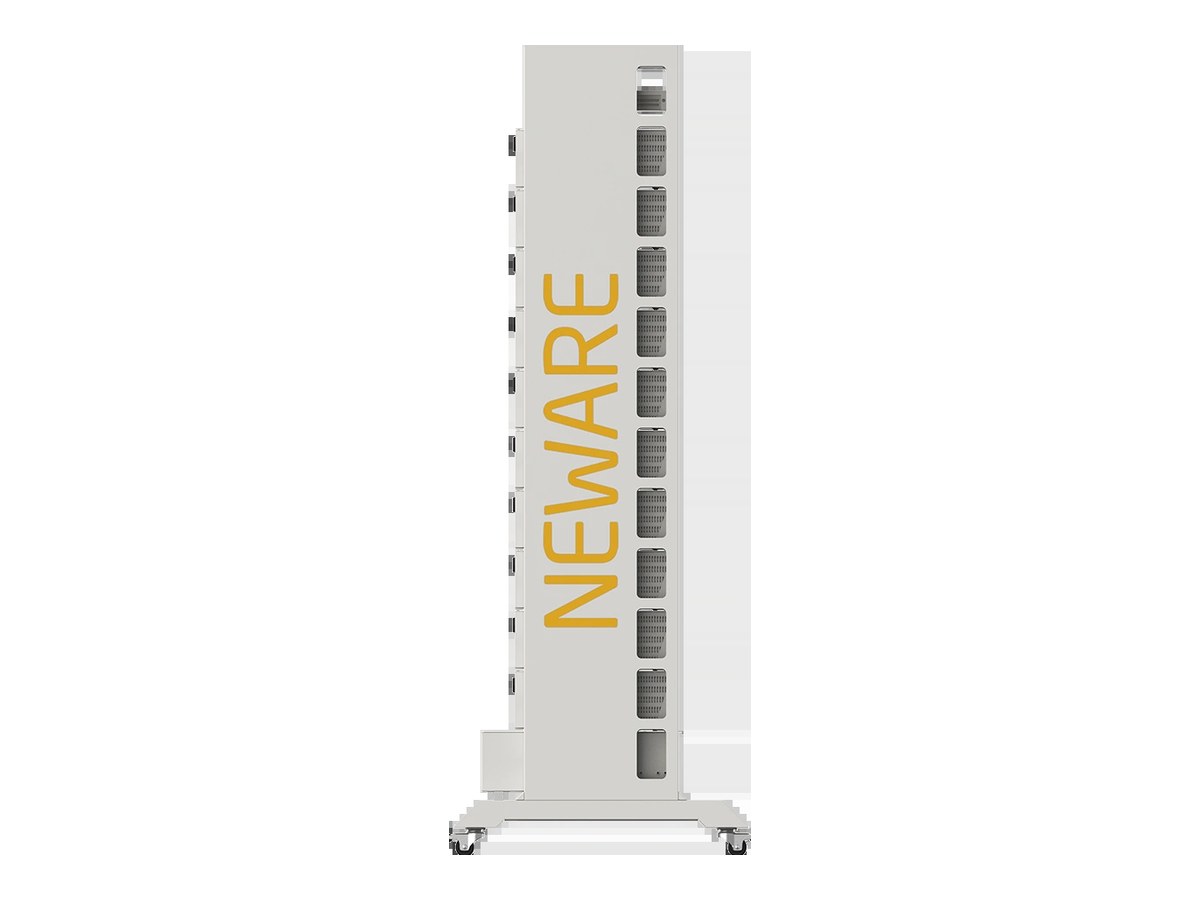

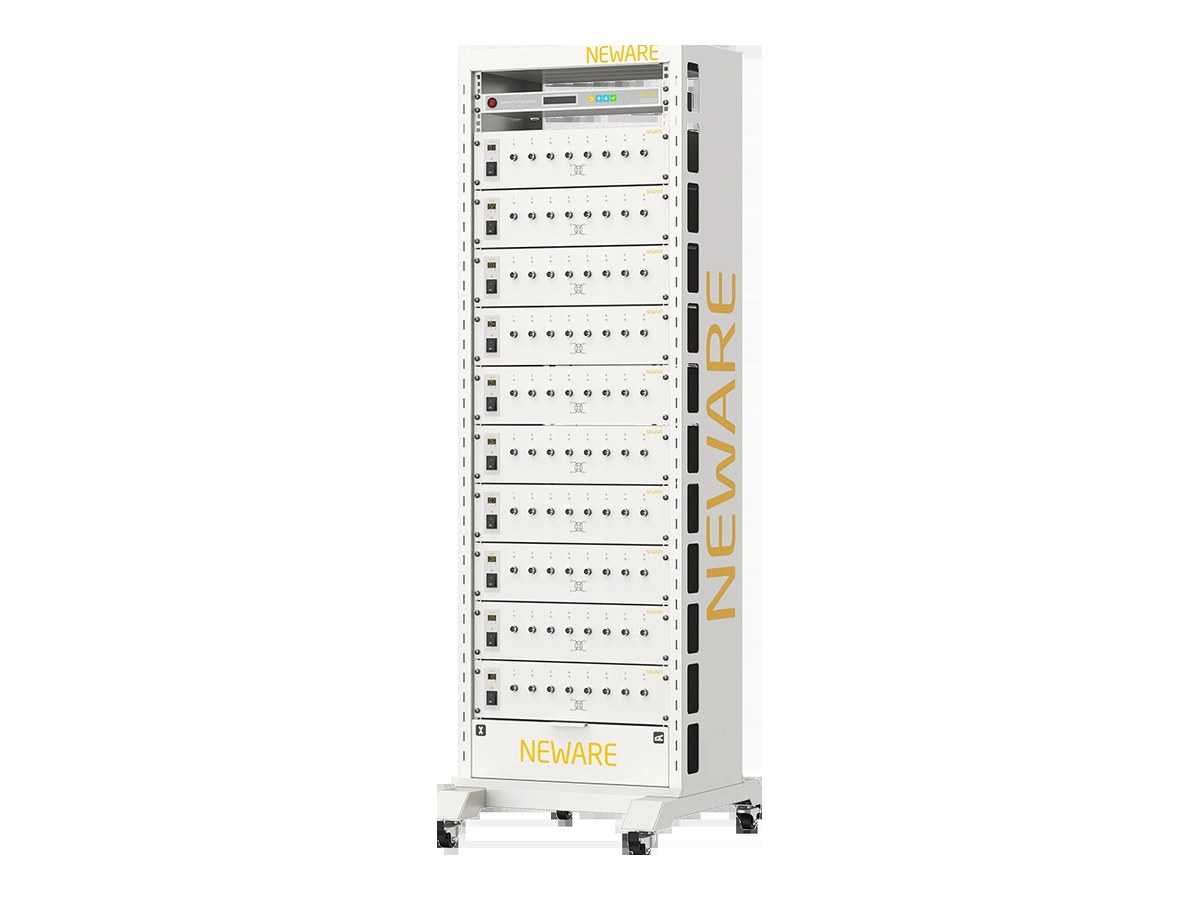

| 제품명 | CT-4000 배터리 검측 시스템 |
|---|---|
| 전압 · 전류 | 5 V / 6 A |
| CV 출력 범위 | 10 mV ~ 5 V |
| 최소 출력 전압 | 범용 홀더용 1 V · 2 m 케이블용 1.5 V |
| 전압 정밀도 · 안정성 | ± 0.02% of F.S. · ± 0.02% of F.S. |
| 전류 출력 범위 / 채널 | 레인지1 0.2~100 mA · 레인지2 100~500 mA · 레인지3 500 mA~3 A · 레인지4 3~6 A |
| 전류 정밀도 · 안정성 | ± 0.02% of F.S. · ± 0.02% of F.S. |
| CV 컷오프 전류 | 레인지1 0.1 mA · 레인지2 0.5 mA · 레인지3 3 mA · 레인지4 6 mA |
| 출력 전력 / 채널 | 30 W (안정성 ± 0.02% of F.S.) |
| 전류 응답 시간 | < 1.5 ms (10% F.S. ~ 90% F.S.) |
| 데이터 수집 · 샘플링 | 10 Hz · 100 ms |
| 작업 스텝 시간 | ≤ (365×24) h / 스텝 · 00:00:00.000 (h·m·s·ms) |
| 채널 · 스텝 | 유닛당 8채널 모듈식 · 최대 254 스텝 |
| 오프라인 테스트 | 1 GB |

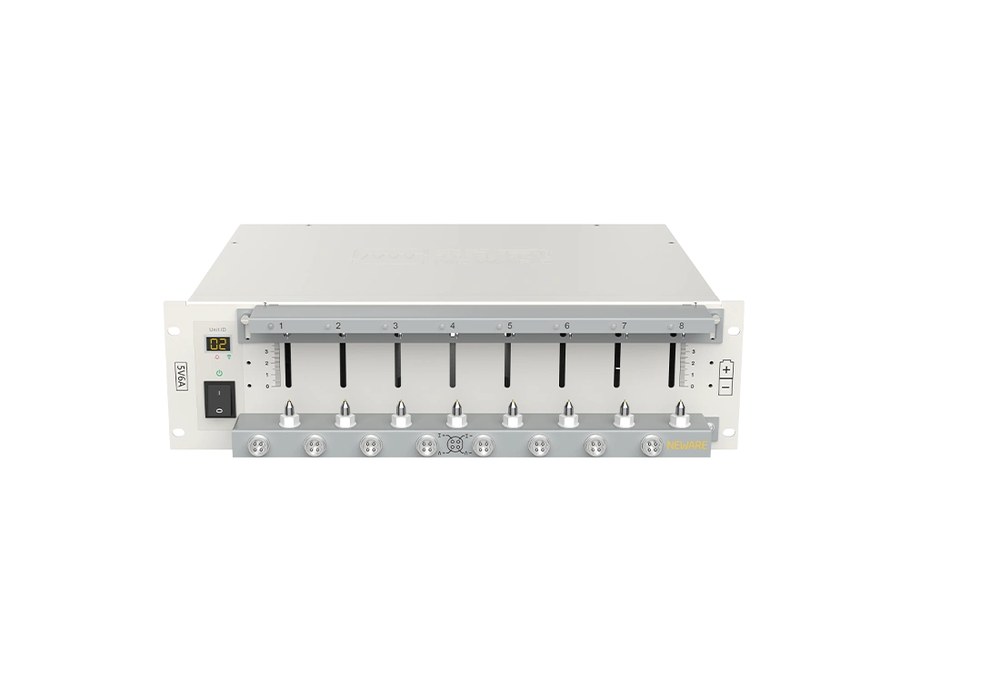

| 설치 높이 | 3U (1U = 1.75인치 = 4.445 cm) |

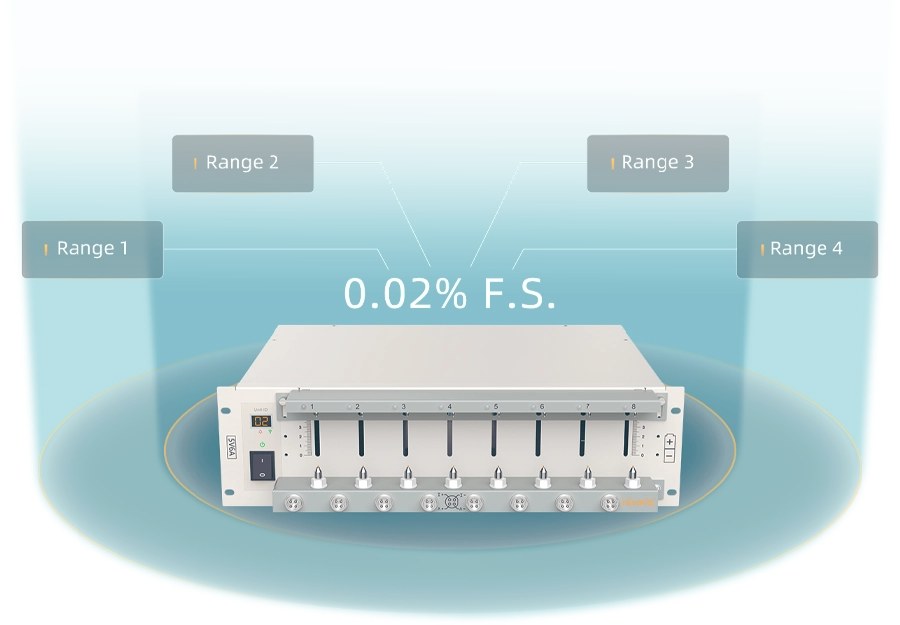

| 모델 | 레인지 1 | 레인지 2 | 레인지 3 | 레인지 4 |
|---|---|---|---|---|
| 5V6A | 0.5 mA ~ 100 mA | 100 mA ~ 500 mA | 500 mA ~ 3 A | 3 A ~ 6 A |
제조사 페이지는 국문 레인지표에 레인지1을 0.5 mA~100 mA로, 영문 사양표에 0.2 mA~100 mA로 적고 있습니다. 하한 전류가 중요한 시험이면 문의 주시면 제조사에 확인해 드립니다.
자료 출처 — 뉴웨어 코리아 제품 페이지
뉴웨어 전체 · 전 제품 통합 카탈로그 · 견적·기술 문의 · CT-4008Q-5V12A · CT-4008Q-5V100mA · CE-4008Q-5V15A
사양CT-4008Q-5V6A의 기본 사양은 어떻게 되나요?
유닛당 8채널, 5V / 6A, 채널당 30W, 전압·전류 정밀도 ±0.02% of F.S.입니다.

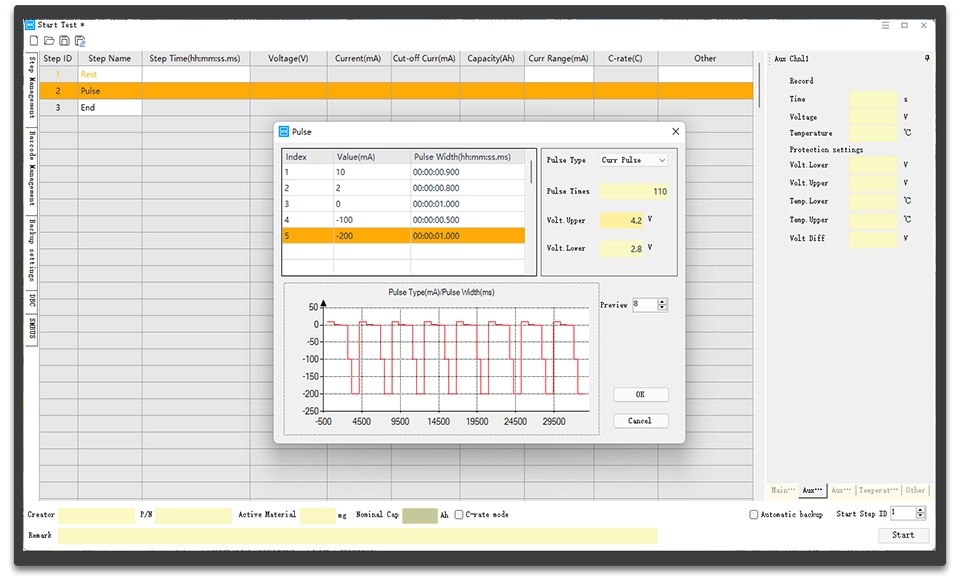

응답펄스나 GITT 시험이 되나요?
전류 응답이 <1.5 ms(10~90% F.S.)라 GITT·DCIR·펄스 시뮬레이션 프로파일을 스텝으로 구성할 수 있습니다.
모델비교5V12A 모델과 무엇이 다른가요?
채널당 출력이 30W(5V6A) 대 60W(5V12A)이고, 최상단 전류 레인지가 3~6A 대 6~12A입니다. 시험 전류가 6A를 넘으면 5V12A를 보십시오.
레인지전류 레인지는 어떻게 고르나요?
정확도가 F.S.(선택한 레인지의 풀스케일) 기준이라, 측정하려는 전류가 들어가는 가장 낮은 레인지를 고르면 상대 오차가 작아집니다.
오프라인시험 중 PC가 꺼지면 데이터가 날아가나요?
오프라인 테스트 1GB를 지원합니다. 연결이 끊겨도 장비가 스케줄을 계속 수행하고 데이터를 자체 저장한 뒤 재연결할 때 회수합니다.
커스텀다른 전압·전류 사양도 되나요?
제조사가 전압·전류 요구에 따라 맞춤 제작을 제공합니다. 필요한 사양을 알려주시면 구성별로 안내드립니다.
