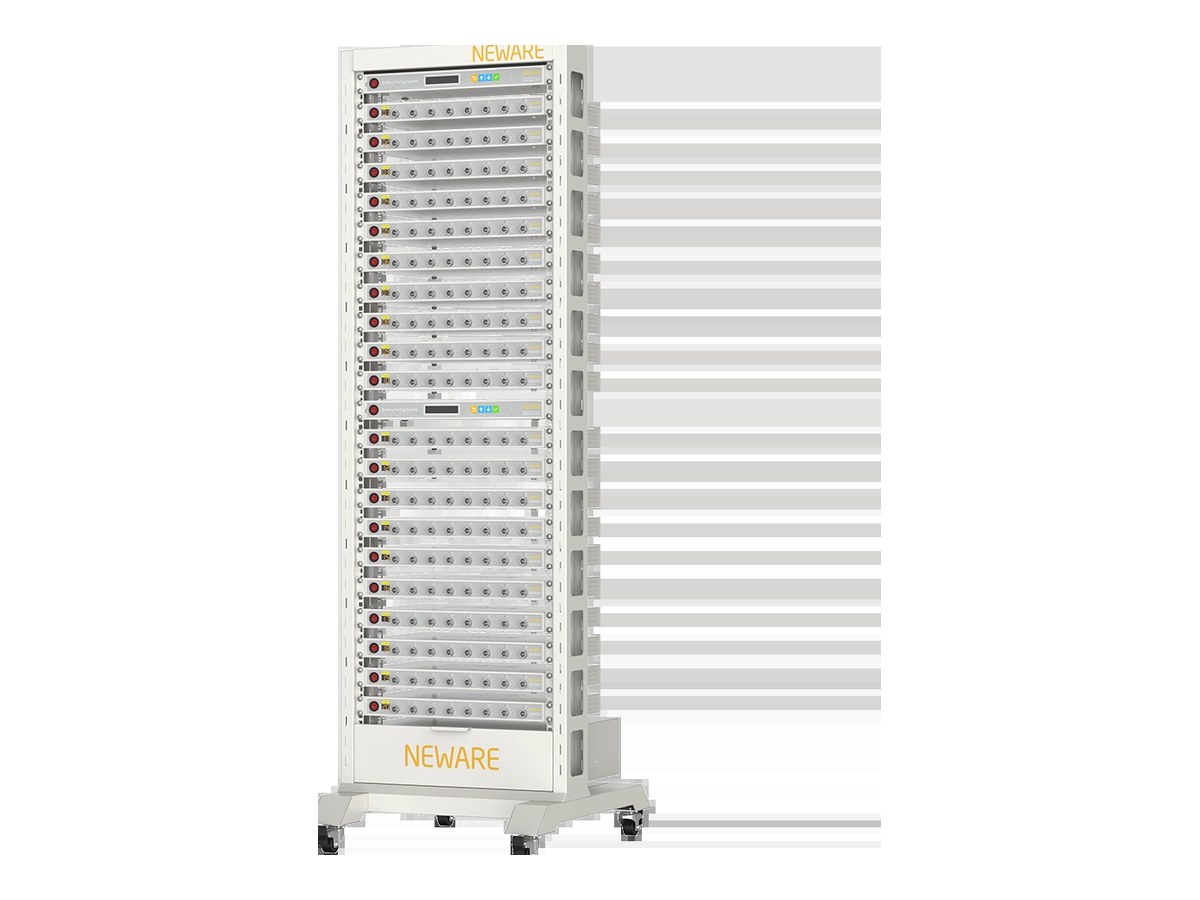

| 제품명 | CT-4000 배터리 검측 시스템 |
|---|---|
| 전압 · 전류 | 5 V / 100 mA |
| CV 출력 범위 | 10 mV ~ 5 V |
| 최소 출력 전압 | -5 V |
| 전압 정밀도 · 안정성 | ± 0.01% of F.S. · ± 0.02% of F.S. |

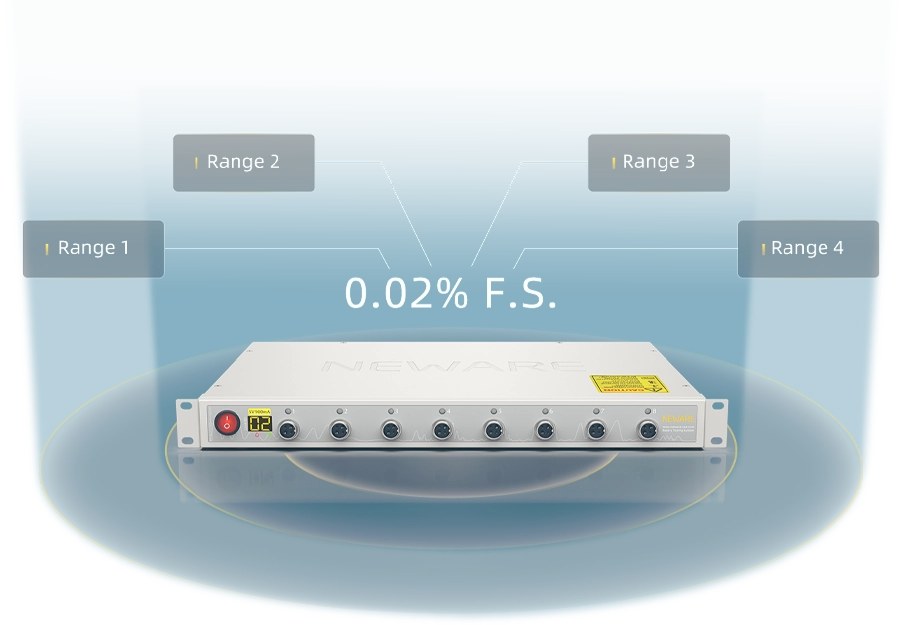

| 전류 출력 범위 / 채널 | 레인지1 0.2 μA~0.1 mA · 레인지2 0.1~1 mA · 레인지3 1~10 mA · 레인지4 10~100 mA |
| 전류 정밀도 · 안정성 | ± 0.01% of F.S. · ± 0.02% of F.S. |
| CV 컷오프 전류 | 레인지1 0.1 μA · 레인지2 1 μA · 레인지3 1 μA · 레인지4 0.1 mA |
| 출력 전력 / 채널 | 0.5 W (안정성 ± 0.1% of F.S.) |
| 전류 응답 시간 | 최대 상승 시간 1.5 ms |
| 데이터 수집 · 샘플링 | 10 Hz · 100 ms |
| 작업 스텝 시간 | ≤ (365×24) h / 스텝 · 00:00:00.000 (h·m·s·ms) |

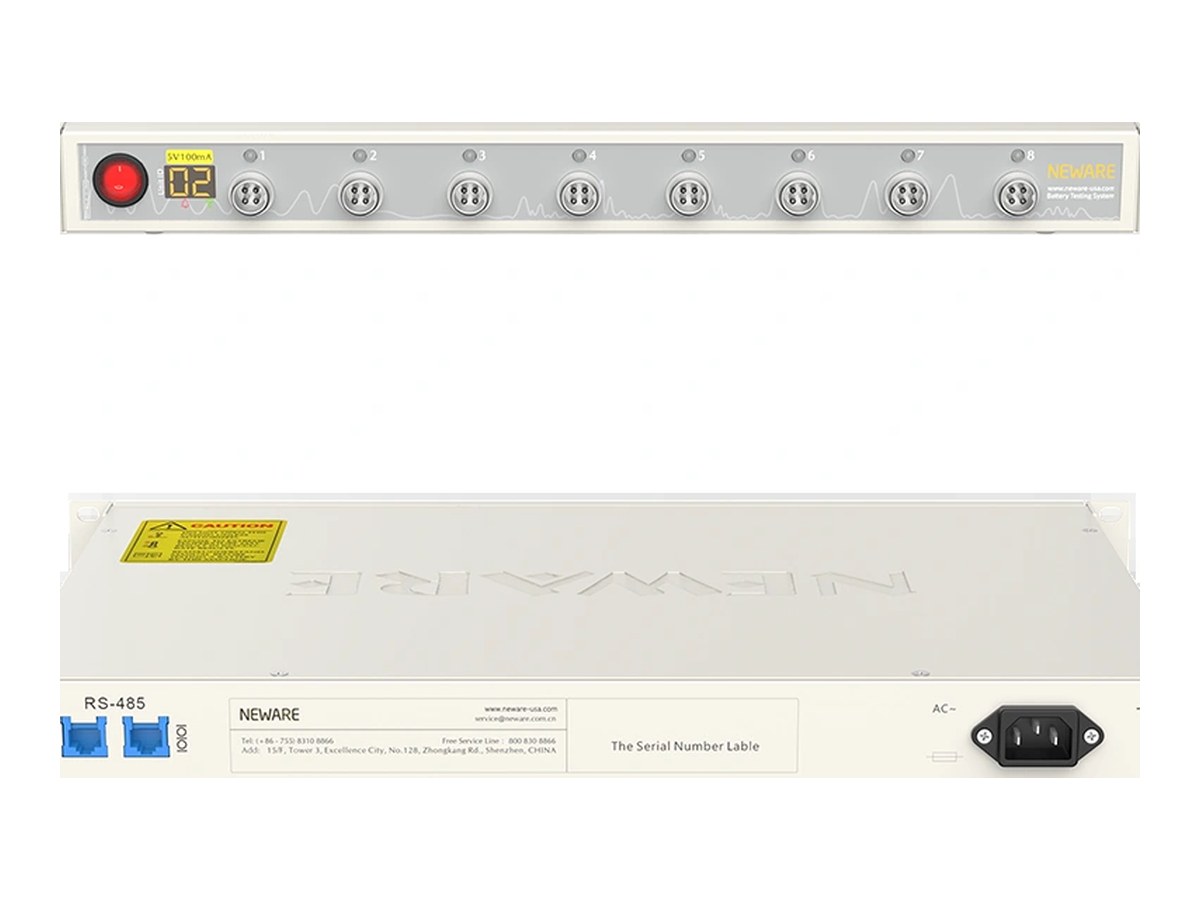

| 채널 · 스텝 | 유닛당 8채널 모듈식 · 최대 254 스텝 |
| 오프라인 테스트 | 1 GB |

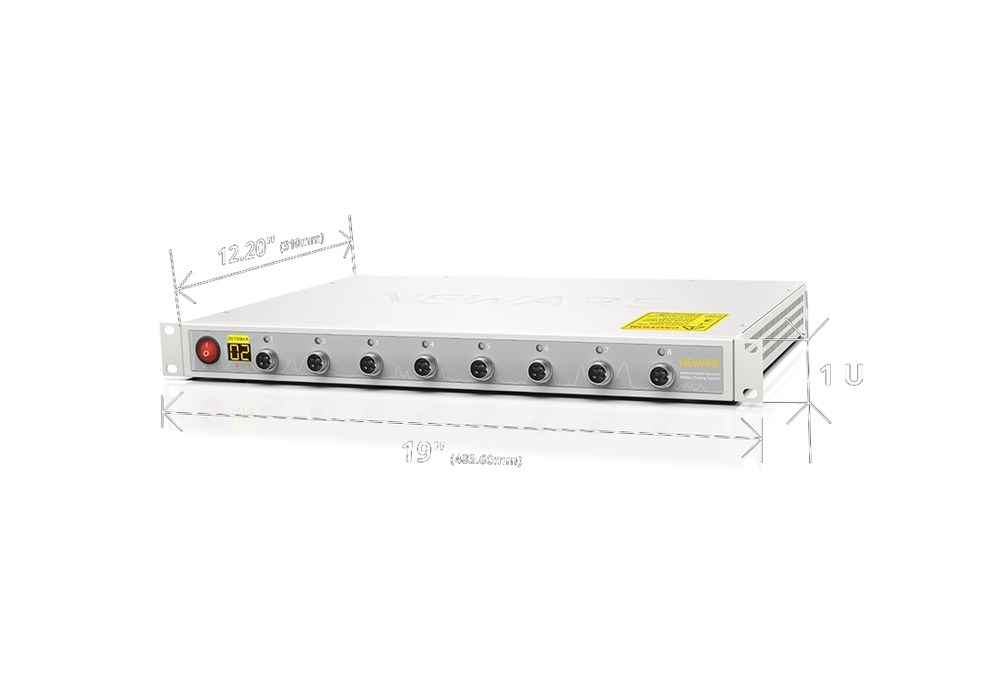

| 설치 높이 | 1U (1U = 1.75인치 = 4.445 cm) |
| 모델 | 레인지 1 | 레인지 2 | 레인지 3 | 레인지 4 |
|---|---|---|---|---|
| 5V100mA | 0.2 μA ~ 0.1 mA | 0.1 mA ~ 1 mA | 1 mA ~ 10 mA | 10 mA ~ 100 mA |
전압 및 전류 요구 사항에 따라 다른 모델을 맞춤 제작할 수 있습니다.
자료 출처 — 뉴웨어 코리아 제품 페이지
뉴웨어 전체 · 전 제품 통합 카탈로그 · 견적·기술 문의 · CT-4008Q-5V6A · CT-4008Q-5V12A · CT-9008-5V300mA
소전류μA급 전류까지 정확히 측정되나요?
레인지1이 0.2 μA ~ 0.1 mA이고 CV 컷오프가 0.1 μA라, 코인셀 저율 시험이나 소재 스크리닝의 미세 전류 구간을 다룹니다.
정확도정확도는 어느 정도인가요?
전압·전류 모두 ±0.01% of F.S., 안정성은 ±0.02% of F.S.입니다.
출력채널당 출력은 얼마나 되나요?
채널당 0.5 W입니다. 더 큰 전류가 필요하면 5V6A·5V12A 모델을 보십시오.
설치설치 공간은 얼마나 차지하나요?

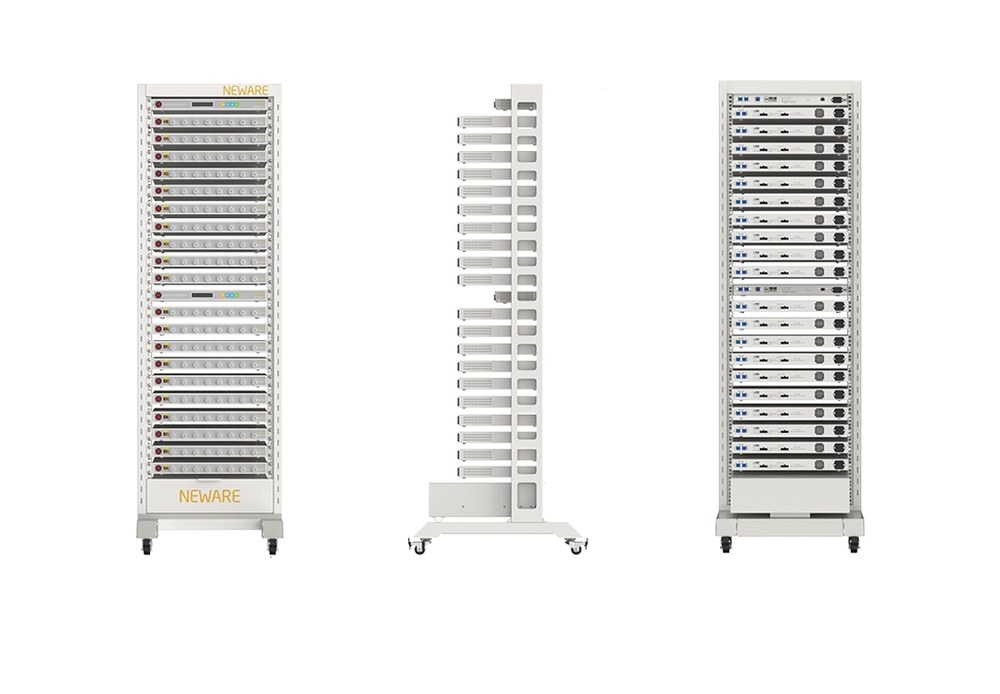

본체 높이가 1U(4.445 cm)라 갠트리·랙에 여러 대를 쌓아 채널 수를 늘릴 수 있습니다.
레인지전류 레인지는 어떻게 고르나요?
정확도가 F.S.(선택한 레인지의 풀스케일) 기준이라, 측정하려는 전류가 들어가는 가장 낮은 레인지를 고르면 상대 오차가 작아집니다.
오프라인시험 중 PC가 꺼지면 데이터가 날아가나요?
오프라인 테스트 1GB를 지원합니다. 연결이 끊겨도 장비가 스케줄을 계속 수행하고 데이터를 자체 저장한 뒤 재연결할 때 회수합니다.
커스텀다른 전압·전류 사양도 되나요?
제조사가 전압·전류 요구에 따라 맞춤 제작을 제공합니다. 필요한 사양을 알려주시면 구성별로 안내드립니다.
