가오스유니온 배터리 테스트 셀 제품 사진 (Gaoss Union)
가오스유니온 · Gaoss Union

가압형 · 전고체 배터리 테스트 셀in-situ · 가압 · 전고체

코인셀과 달리 스프링으로 가압력을 조절하고, 충방전이 끝난 뒤 시료를 손상 없이 회수해 후분석에 그대로 쓸 수 있는 배터리 평가용 셀입니다.

7종 · 가압형 0.6 MPa · 전진 가압 0.02 mm · 전고체 몰드 · 압력 센서 · 700,000원부터

#가오스유니온#배터리랩AtoZ#실험장비카탈로그
← 가오스유니온 전기화학 전체

사양 요약

가압형PB002(B002 기반 2전극) · PB003(B003 기반 3전극) — 가스 압력계 장착
최대 사용압력0.6 MPa
밀봉화학적으로 불활성인 내식 O링 — 스크루만 조이면 기밀 확보
전진 가압TB002 — B002 기반 · 눈금 1칸당 0.02 mm 전진 가압 · 자동 수평 구조
전고체PB001 고순도 티타늄 몰드 · 자동 수평 기구 · 착탈식 금도금 구리 탭 · 측면 압력 포트
압력 센서PB001-PS 다단 증폭 · 독립 전원 · 감도 전환 · 고속 압력 피드백
라만PB002-RM · PB003-RM — 각 기반 모델에 라만 관찰 기능 추가

배터리 테스트 셀 시리즈: B001 Swagelok형 · B002 2전극 in-situ · B003 3전극 in-situ · B004 광학 관찰 · B005 개발 평가 · FTIR·금속공기·바나듐

모델 · 용량 · 정가 (7종)

PB002 · PB003 — 가압형 배터리 평가 셀 (가스 압력계)Pressurized Battery Evaluation Test Cell

구매 구성 = 기반 셀(B002/B003) + 가스 압력계 + 밸브 + 내식 O링PB002 (2전극) 2,625,000원 / PB002-RM (라만) 3,850,000원 / PB003 (3전극) 3,150,000원 / PB003-RM (라만) 4,375,000원.
B002·B003 을 기반으로 가스 압력계를 단 사양입니다. 충방전 중 발생하는 가스를 압력으로 정량할 수 있어 가스 발생 거동 연구에 씁니다. 최대 사용압력 0.6 MPa.
양극·음극 시료, 분리막, 전해액은 사용자 준비입니다.

카탈로그(배터리) 11·12페이지 원문

사진 속 부위

  • 1기반 셀 바디 — B002(2전극) 또는 B003(3전극)본체 구성
  • 2가스 압력계 — 발생 가스 정량본체 구성
  • 3밸브 · 배관본체 구성
  • 4내식 O링 — 스크루 조임만으로 기밀본체 구성
  • 5라만 관찰창 — PB002-RM · PB003-RM라만 사양
  • 6시료 · 분리막 · 전해액미포함 · 별매사용자 준비

특징·사용 안내

  • 충방전 중 가스 발생량을 압력으로 잽니다 — 전해액 분해와 안전성 평가의 핵심 지표
  • 0.6 MPa 를 넘기지 마십시오 — 리튬 전지에서 이 압력은 이미 이상 신호입니다
  • O링만으로 기밀이 잡혀 조립이 간단하고 재현성이 좋습니다
  • PB003은 3전극이라 어느 전극에서 가스가 나오는지 전위와 함께 추적합니다
  • 라만 사양(-RM)은 가스 발생과 표면 화학 변화를 동시에 봅니다

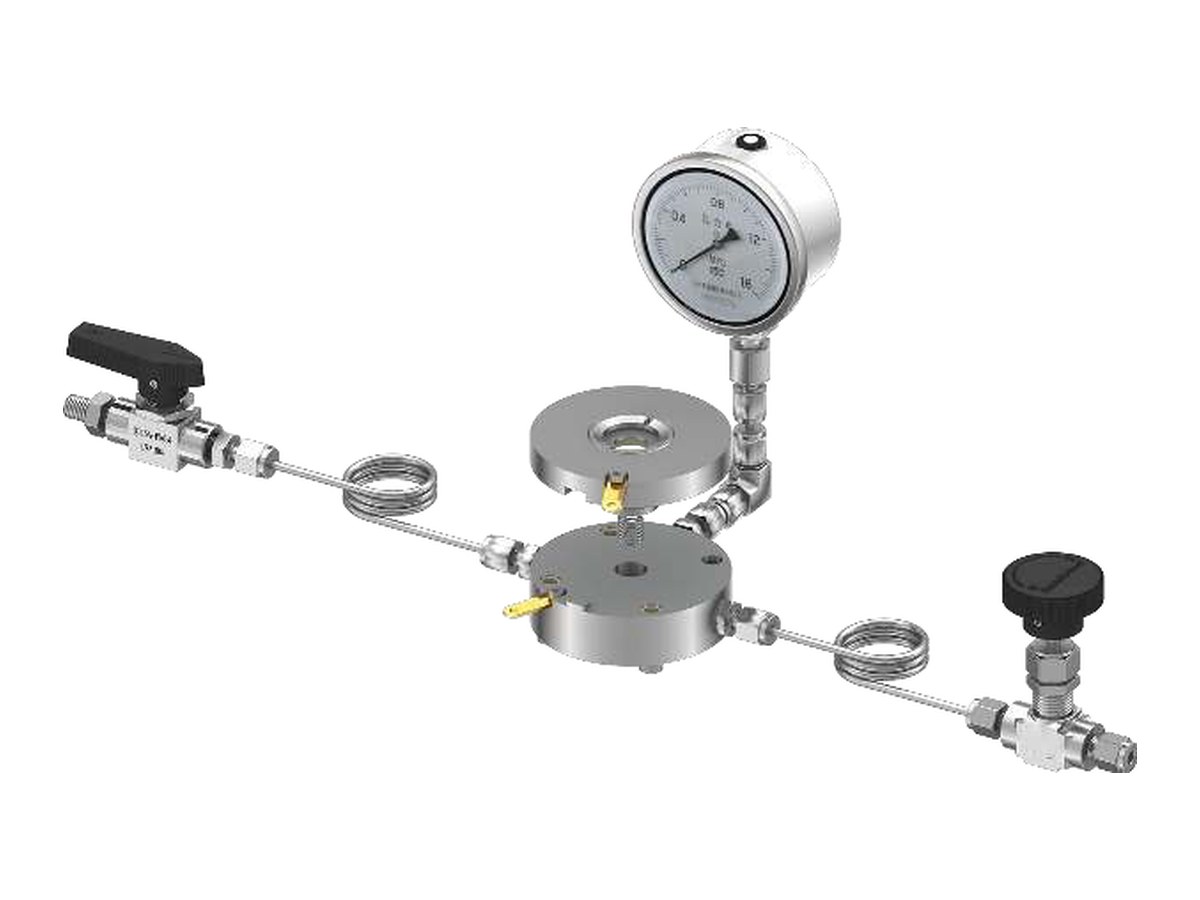

PB002 — 가압형 2전극 셀
1PB002 — 가압형 2전극 셀

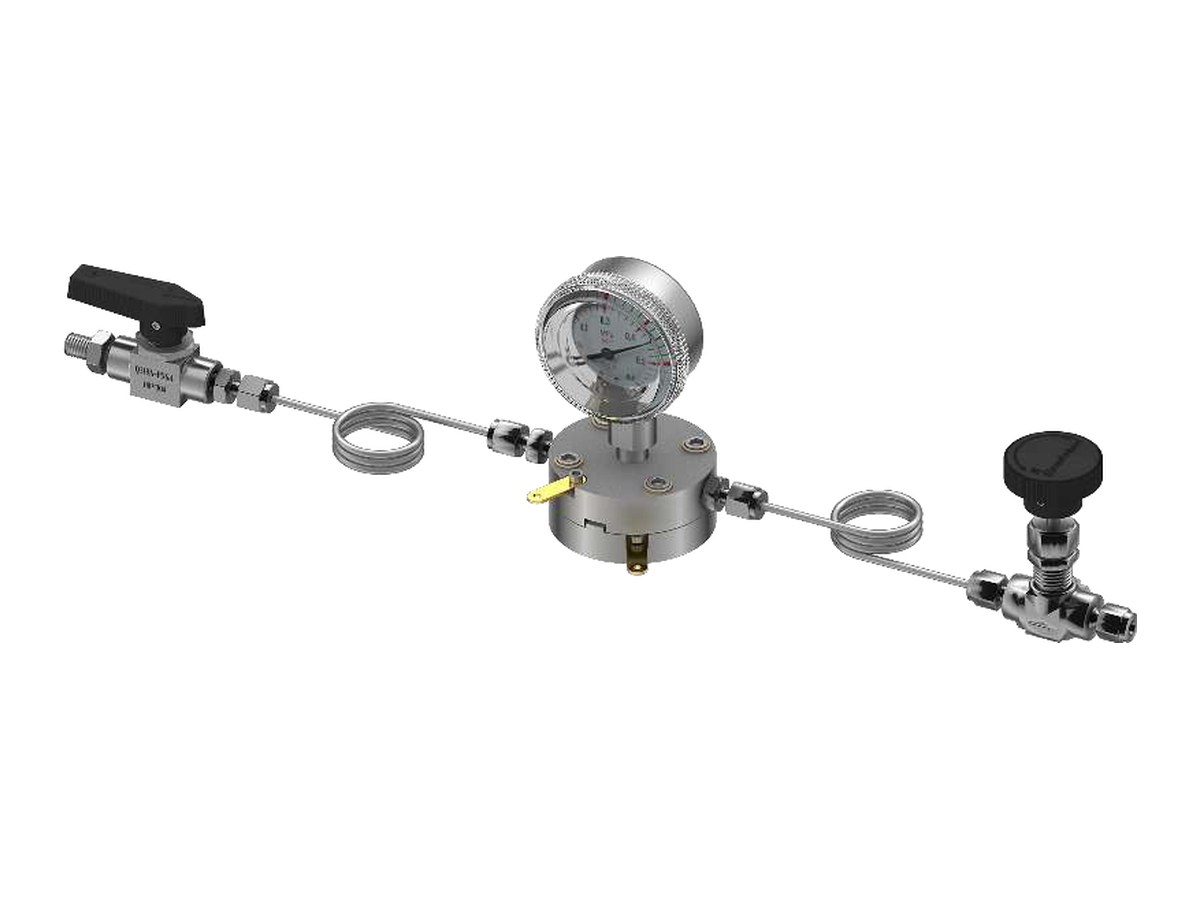

PB002 — 다른 각도
2PB002 — 다른 각도

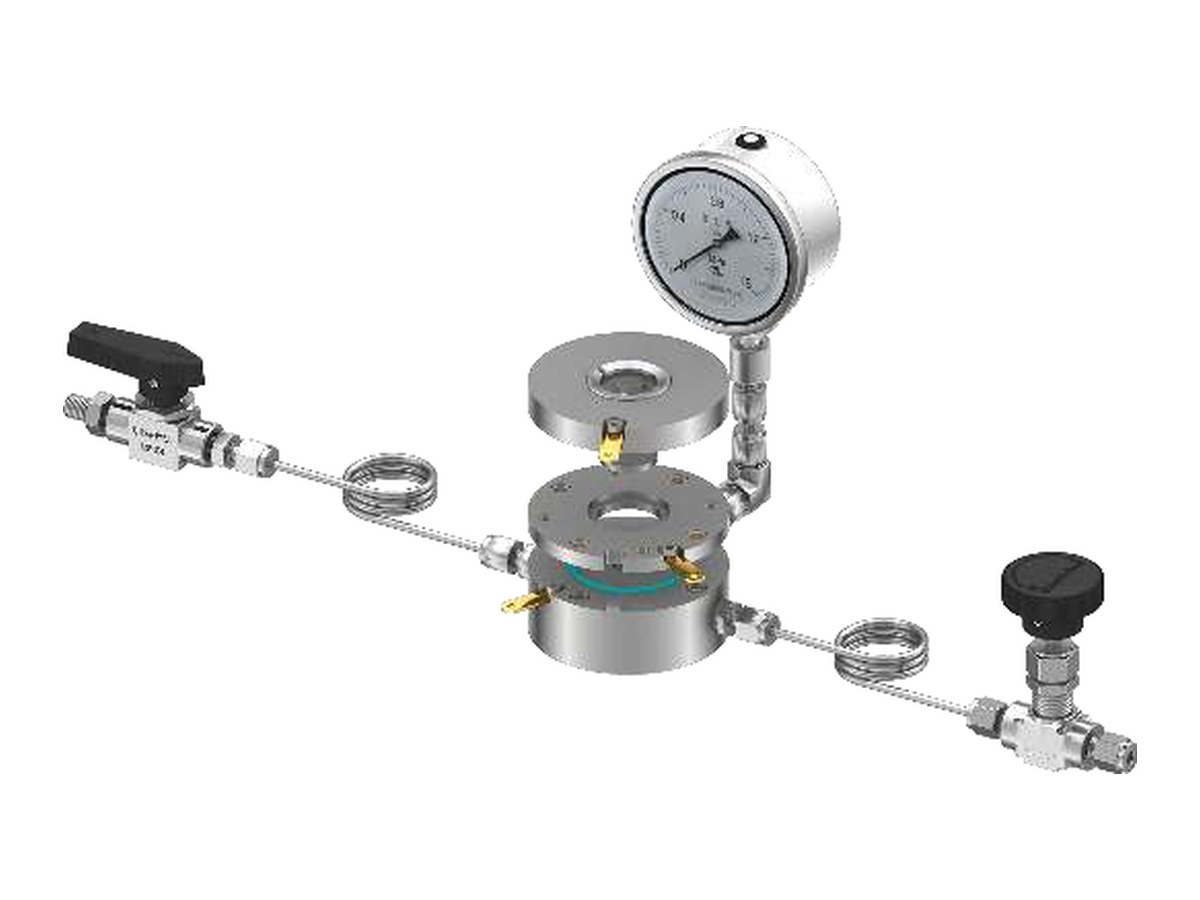

PB003 — 가압형 3전극 셀
3PB003 — 가압형 3전극 셀

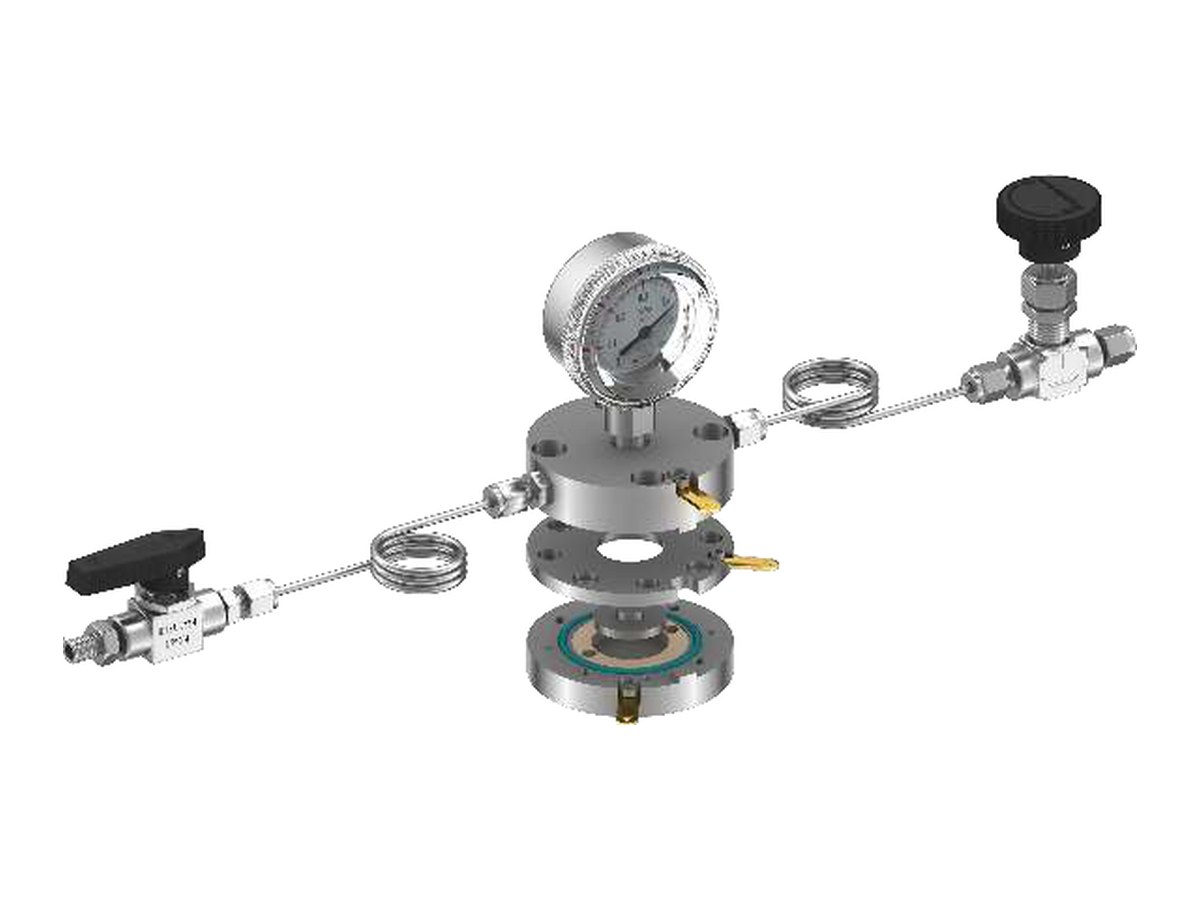

PB003 — 다른 각도
4PB003 — 다른 각도

TB002 — 전진 가압형 배터리 테스트 셀Pusher-type Pressurized Battery Test Cell

TB002로 구매하는 것 = B002 기반 셀 + 전진 가압 기구 + 자동 수평 구조 (3,150,000원)가스 압력계 대신 기계적으로 눌러 가압하는 사양입니다. 눈금 1칸당 0.02 mm씩 전진해 가압량을 정량적으로 설정합니다.
자동 수평 구조라 눌러도 적층이 기울어지지 않습니다. 전극 적층 압력이 성능에 미치는 영향을 정량적으로 볼 때 씁니다.

카탈로그(배터리) 13페이지 원문

사진 속 부위

  • 1B002 기반 셀 바디본체 구성
  • 2전진 가압 기구 — 눈금 1칸 = 0.02 mm본체 구성
  • 3자동 수평 구조 — 균일 가압본체 구성
  • 4시료 · 분리막 · 전해액미포함 · 별매사용자 준비

특징·사용 안내

  • 0.02 mm 단위로 가압량을 재현합니다 — 스프링 가압보다 정량적
  • 전극 적층 압력은 계면 저항과 수명을 크게 좌우합니다
  • 자동 수평 구조 덕분에 눌러도 한쪽만 눌리지 않습니다
  • 가스 발생 정량이 목적이면 PB002·PB003이 맞습니다

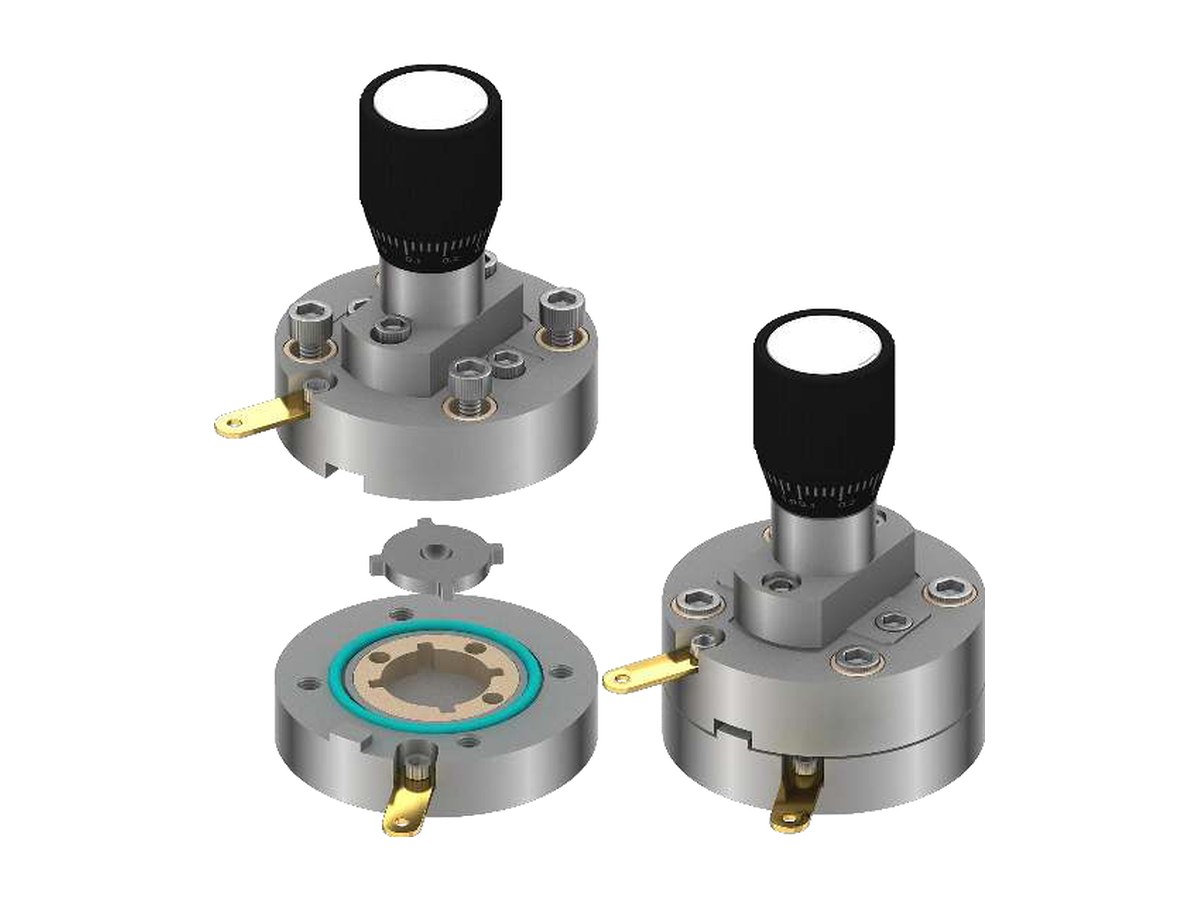

TB002 — 전진 가압 기구 구성
1TB002 — 전진 가압 기구 구성

PB001 · PB001-PS — 전고체 배터리 테스트 몰드 · 압력 센서Solid-State Battery Test Fixture & Pressure Sensor

구매 구성 = PB001 티타늄 몰드 700,000원 + PB001-PS 압력 센서 962,000원 (각각 별도)전고체 배터리용 가압 몰드입니다. 고순도 티타늄 몰드에 자동 수평 기구와 착탈식 금도금 구리 탭, 측면 압력 포트가 있습니다.
PB001-PS 압력 센서는 다단 증폭과 독립 전원, 감도 전환을 지원하며 고속 압력 피드백을 제공합니다 — 전고체 전지는 가압 상태가 곧 성능이라 압력을 실시간으로 보는 것이 중요합니다.
고체 전해질·전극 분말은 사용자 준비입니다.

카탈로그(배터리) 14페이지 원문

사진 속 부위

  • 1고순도 티타늄 몰드 — PB001본체 구성
  • 2자동 수평 기구본체 구성
  • 3착탈식 금도금 구리 탭본체 구성
  • 4측면 압력 포트 — 센서 연결본체 구성
  • 5압력 센서 PB001-PS — 다단 증폭 · 고속 피드백962,000원 별도
  • 6고체 전해질 · 전극 분말미포함 · 별매사용자 준비

특징·사용 안내

  • 전고체 전지는 가압 상태가 곧 성능입니다 — 압력이 빠지면 계면 저항이 급증합니다
  • 측면 압력 포트로 센서를 연결해 실시간 압력을 봅니다
  • 몰드와 센서는 별개 품목입니다 — 둘 다 필요하면 합계 1,662,000원
  • 착탈식 탭이라 시험 후 몰드에서 분리해 정리하기 쉽습니다
  • 센서는 감도 전환을 지원해 넓은 압력 범위를 한 장비로 커버합니다

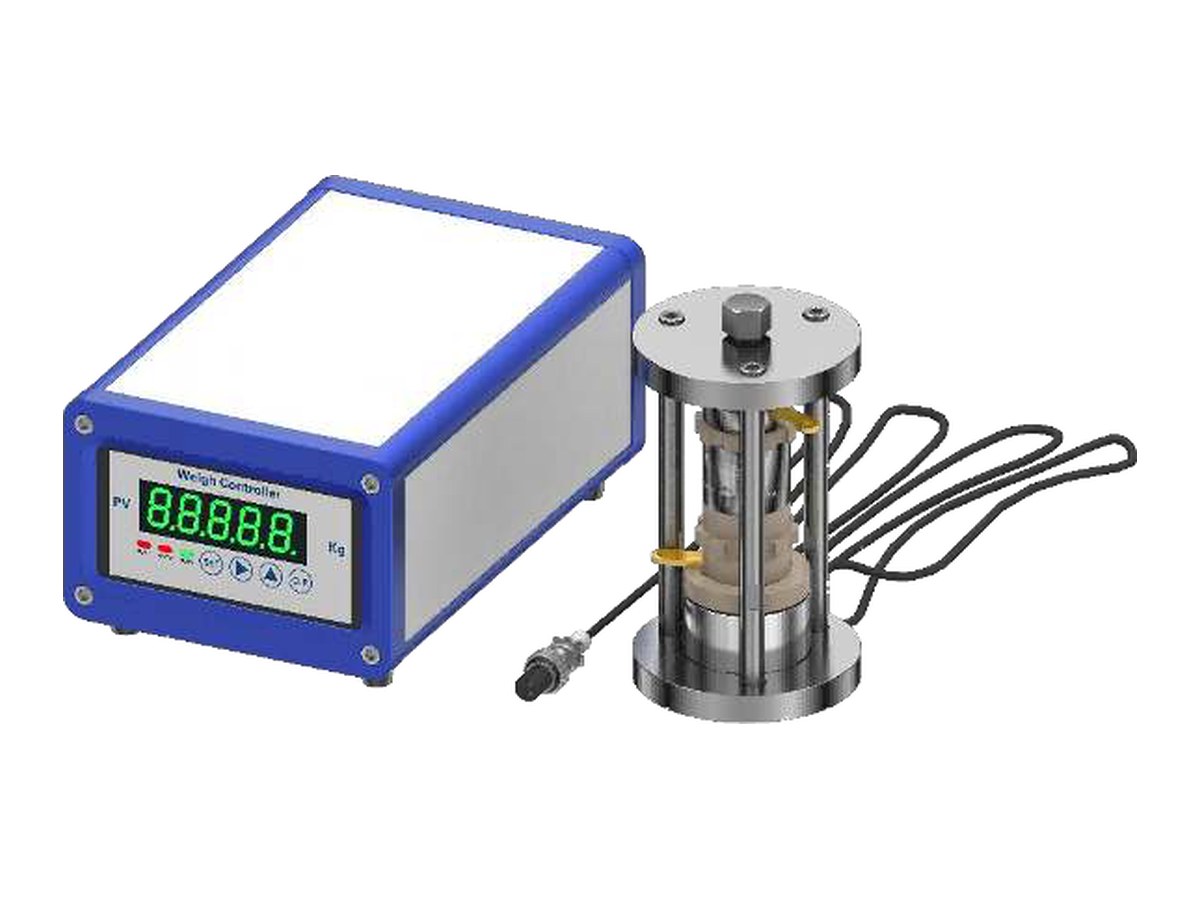

PB001 + PB001-PS — 몰드와 압력 센서 구성
1PB001 + PB001-PS — 몰드와 압력 센서 구성

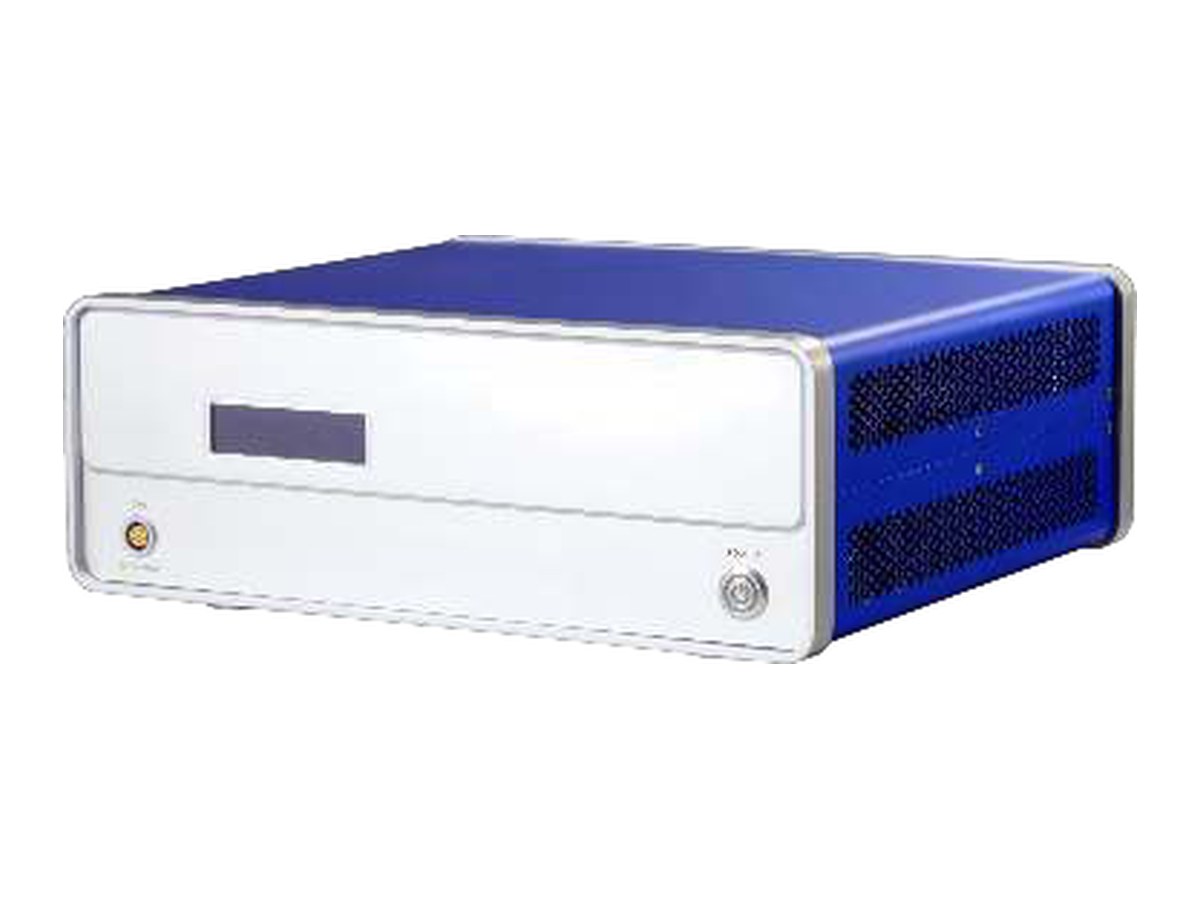

PB001-PS — 압력 센서 본체
2PB001-PS — 압력 센서 본체
모델 · 구성정가(VAT 별도)
PB001-고순도 티타늄 몰드자동 수평 기구 · 착탈식 금도금 구리 탭 · 측면 로딩 대형 프레임700,000원
PB001-PS-다단 증폭·독립 전원감도 전환 · 고속 압력 피드백962,000원
PB002-B002 기반가스 압력계 장착 · 최대 사용압력 0.6 MPa · 고순도 티타늄 · 시료 Φ20mm2,625,000원
PB002-RM-PB002 기반라만 관찰 기능 추가3,850,000원
PB003-B003 기반가스 압력계 장착 · 최대 사용압력 0.6 MPa3,150,000원
PB003-RM-PB003 기반라만 관찰 기능 추가4,375,000원
TB002-B002 기반눈금 1칸당 0.02 mm 전진 가압 · 자동 수평 구조로 시료 파손 방지3,150,000원

정가 700,000원부터 (부가세 별도). 표기 정가는 가오스유니온 2026 카탈로그가를 EUR 1 = 1,750원 기준으로 환산한 값입니다.
해외 직수입 품목으로 상시 할인 대상이 아니며, 국제 운송비가 별도로 발생할 수 있습니다.

가압 시 주의 — PB002·PB003 의 최대 사용압력은 0.6 MPa입니다. 리튬 전지에서 이 압력에 도달했다면 이미 전해액 분해가 상당히 진행된 상태이니 시험을 중단하고 안전을 확보하십시오.

사진은 가오스유니온 2026 전해셀 카탈로그 원본입니다.

문의·상담070-8983-2600평일 상담 · 견적/기술 문의 환영
채팅문의QR 스캔 · 채널톡

가압형 · 전고체 배터리 테스트 셀 FAQ

구성분리막과 전해액도 포함되나요?

아니요. 셀 본체만 판매합니다. 양극·음극 시료, 분리막, 전해액은 모두 사용자가 준비하십니다. 카탈로그에도 분리막은 "supplied by the user"로 명시돼 있습니다.

가압형가스 압력계로 무엇을 알 수 있나요?

충방전 중 셀 안에서 발생하는 가스의 양을 압력으로 정량합니다. 전해액 분해, 부반응, 안전성 문제를 조기에 잡아내는 지표입니다. PB003(3전극)이면 어느 전극에서 가스가 나오는지 전위와 함께 추적할 수 있습니다.

압력0.6 MPa를 넘으면 어떻게 되나요?

사양 한계입니다. 다만 리튬 전지에서 이 압력에 도달했다는 것 자체가 전해액 분해가 상당히 진행됐다는 뜻이므로, 한계를 시험하기보다 시험을 중단하고 원인을 보시는 편이 안전합니다.

TB002전진 가압과 스프링 가압은 무엇이 다른가요?

스프링은 눌린 양에 따라 힘이 변하고 정확한 값을 알기 어렵습니다. TB002는 눈금 1칸당 0.02 mm씩 전진해 가압량을 정량적으로 설정하고 재현할 수 있습니다. 적층 압력이 성능에 미치는 영향을 체계적으로 볼 때 필요합니다.

전고체PB001에 압력 센서가 포함되나요?

아니요. 몰드(PB001, 700,000원)와 압력 센서(PB001-PS, 962,000원)는 별개 품목입니다. 둘 다 필요하시면 합계 1,662,000원입니다.

전고체 압력전고체 전지에서 가압이 왜 중요한가요?

고체 전해질과 전극은 액체처럼 젖어 들지 않아서 물리적으로 눌러 붙여야 이온이 통합니다. 압력이 빠지면 계면이 벌어져 저항이 급증하고 용량이 사라집니다. 그래서 시험 내내 압력을 유지하고 실시간으로 감시해야 합니다.

조립글로브박스에서 조립해야 하나요?

리튬 전지 셀은 그렇습니다. 리튬 금속과 유기 전해액은 수분·산소에 민감하므로 아르곤 글로브박스 안에서 조립하셔야 합니다. 조립 후 밀폐된 상태로 꺼내 충방전기에 연결합니다.

가격표기 가격 기준이 어떻게 되나요?

가오스유니온 2026 카탈로그가를 EUR 1 = 1,750원으로 환산한 정가이며 부가세 별도입니다. 해외 직수입 품목으로 상시 할인 대상이 아니고 국제 운송비가 별도 발생할 수 있습니다.
