| 셀 바디 | 고순도 티타늄 · 내부 절연 라이너 PEEK · 금도금 구리 탭 |
|---|---|

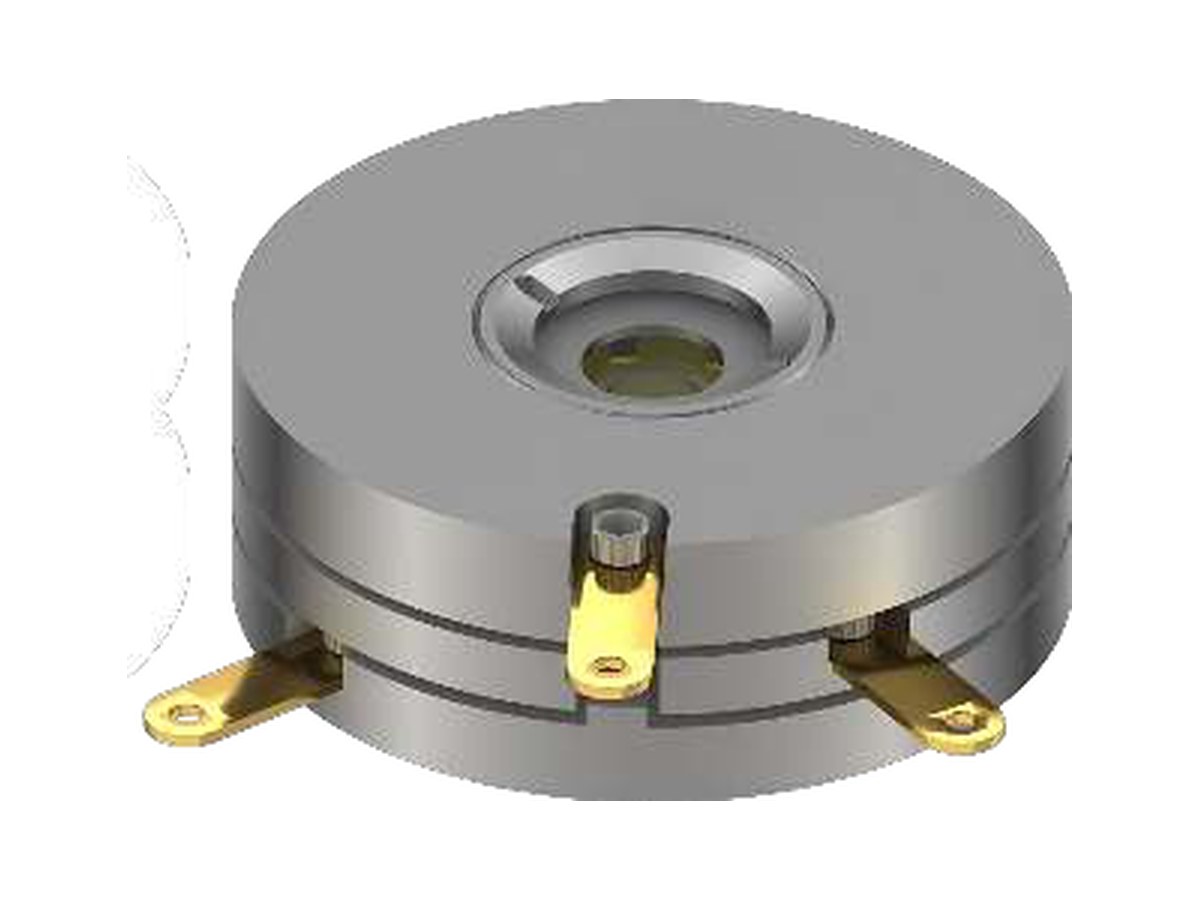

| 치수 | Φ70 × 24 mm (B003) / Φ49.5 × 23 mm (B003-XRD) |
| 적용 시료경 | 20 mm |

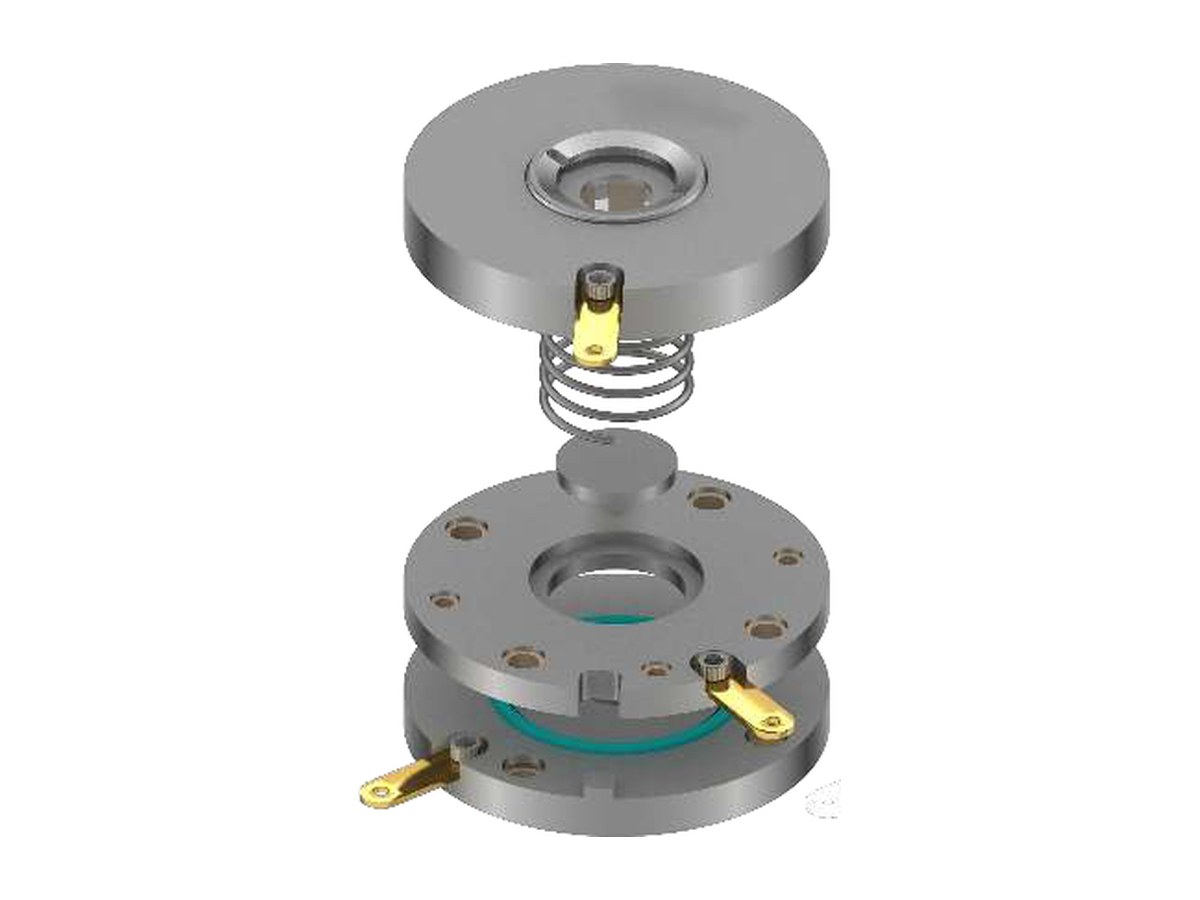

| 집전 구조 | 상·하판이 양극·음극 집전체, 중간판이 기준전극 집전체 |
| 기준전극 | B003 리튬 와이어 / B003-RE Φ6 mm 표준 전극 선택(은이온·염화은·포화칼로멜·산화수은·황산제일수은) |

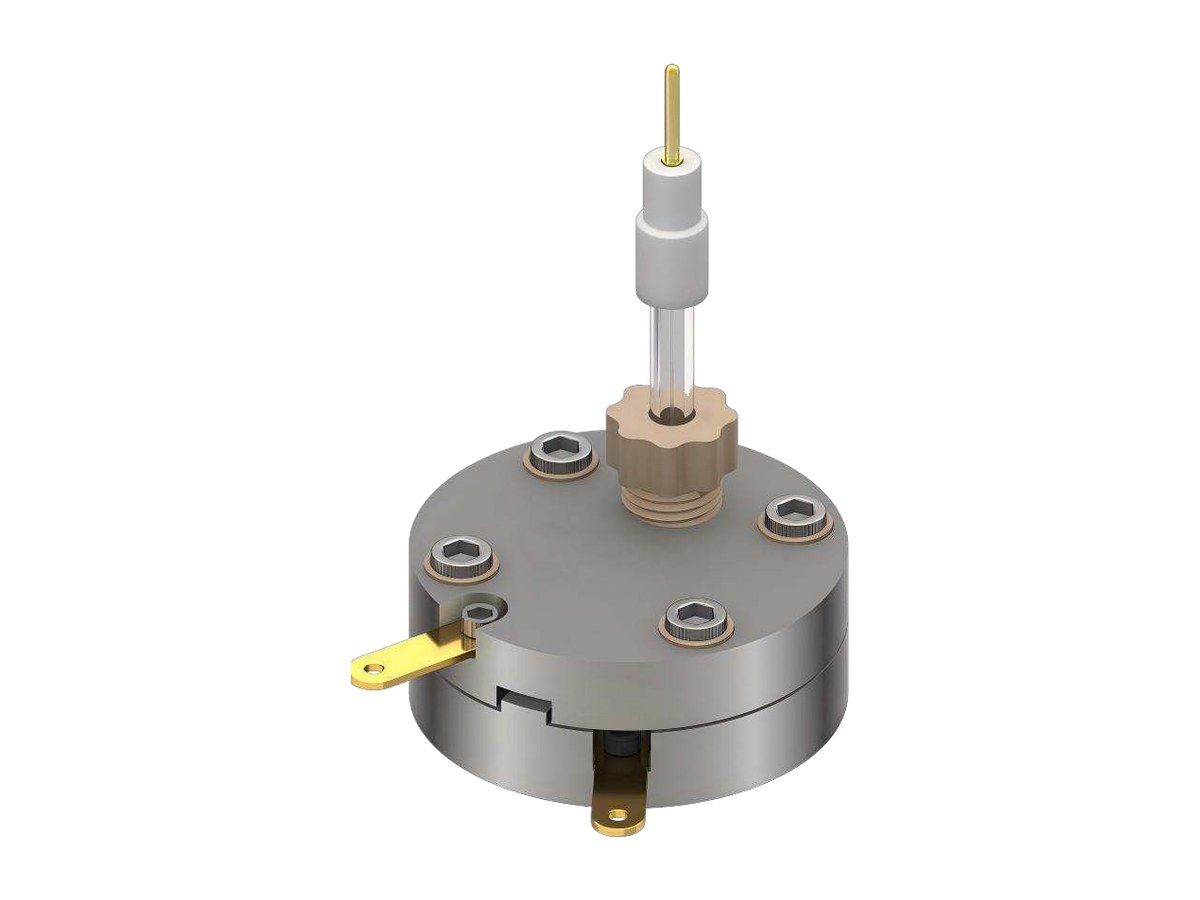

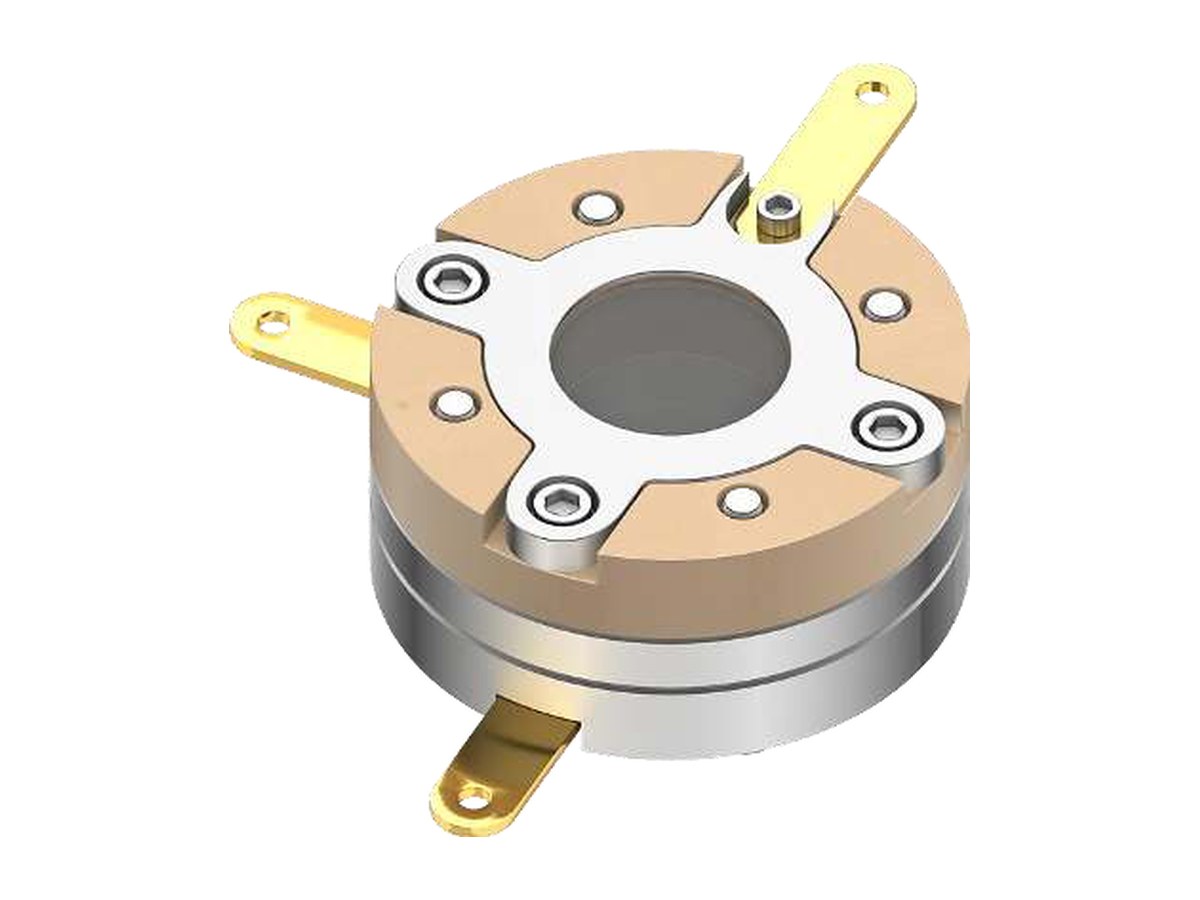

| XRD | B003-XRD — Bruker D8 호환 · 리튬 링 기준전극 · 베릴륨 창 Φ20 mm · 최소 작동 각도 3° 미만 |
배터리 테스트 셀 시리즈: B001 Swagelok형 · B002 2전극 in-situ · B004 광학 관찰 · B005 개발 평가 · 가압·전고체형 · FTIR·금속공기·바나듐
카탈로그(배터리) 6페이지 원문
사진 속 부위
특징·사용 안내
카탈로그(배터리) 7페이지 원문
사진 속 부위
특징·사용 안내
| 모델 · 구성 | 정가(VAT 별도) | |
|---|---|---|
| B003-고순도 티타늄 | Φ70×24mm · 리튬 와이어 기준전극 · 중간판이 기준전극 집전체 | 2,275,000원 |
| B003-RE-Φ6mm 표준 기준전극 선택(은이온·염화은·포화칼로멜·산화수은·황산제일수은) | — | 1,925,000원 |
| B003-RM-B002-RM 기반 | 기준전극 추가 | 3,413,000원 |
| B003-XRD-Bruker D8 호환 | 리튬 링 기준전극 · 베릴륨 창 Φ20mm · Φ49.5×23mm | 4,550,000원 |
정가 1,925,000원부터 (부가세 별도). 표기 정가는 가오스유니온 2026 카탈로그가를 EUR 1 = 1,750원 기준으로 환산한 값입니다.
해외 직수입 품목으로 상시 할인 대상이 아니며, 국제 운송비가 별도로 발생할 수 있습니다.
베릴륨 창 취급 주의 — B003-XRD 의 베릴륨 창은 분진 흡입 시 유해합니다. 손상된 창은 맨손으로 다루지 마십시오.
사진은 가오스유니온 2026 전해셀 카탈로그 원본입니다.
구성분리막과 전해액도 포함되나요?
아니요. 셀 본체만 판매합니다. 양극·음극 시료, 분리막, 전해액은 모두 사용자가 준비하십니다. 카탈로그에도 분리막은 "supplied by the user"로 명시돼 있습니다.
3전극왜 3전극이 필요한가요?
2전극은 셀 전압 전체만 보이므로 용량이 줄었을 때 양극 탓인지 음극 탓인지 구분되지 않습니다. 기준전극이 있으면 각 전극의 전위를 따로 재서 열화 원인을 특정할 수 있습니다.
기준전극리튬 와이어와 표준 전극 중 무엇을 고르나요?
유기 전해액을 쓰는 리튬 전지라면 리튬 와이어(B003)가 전위가 안정적이고 기준 전위가 명확합니다. 수계나 다른 계면 Φ6 mm 표준 기준전극(B003-RE)을 고르시며, 은이온·염화산은·포화칼로멜·산화수은·황산제일수은 중에서 선택합니다.
구조중간판이 무엇인가요?

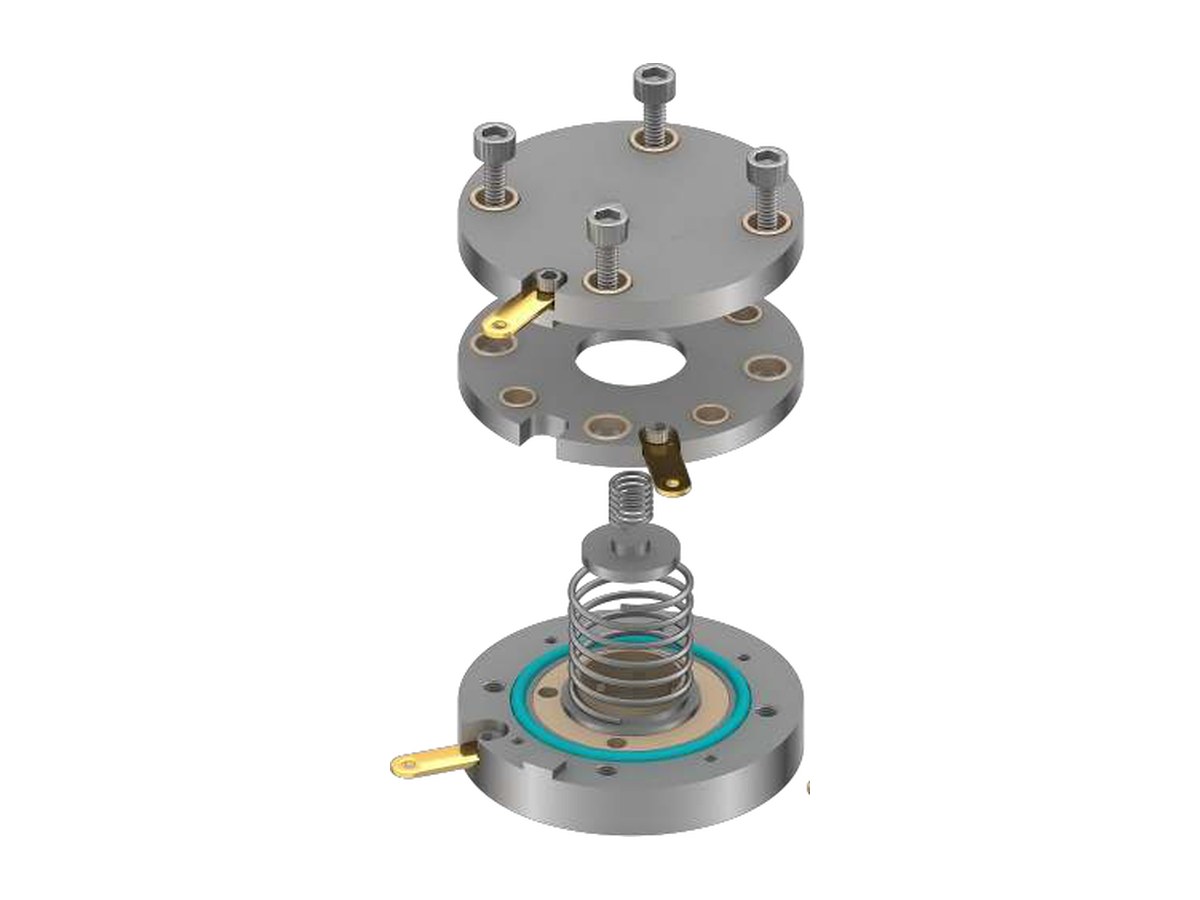

셀이 세 장의 판으로 구성되는데 상·하판은 양극과 음극의 집전체이고 중간판이 기준전극의 집전체입니다. 이 구조 덕분에 기준전극을 전극 적층 사이에 안정적으로 배치할 수 있습니다.
XRDB002-XRD와 무엇이 다른가요?
B003-XRD는 B002-XRD에 리튬 링 기준전극을 더한 사양입니다. 최소 작동 각도가 3° 미만이라 저각 회절도 잡을 수 있고, 전위와 구조 변화를 같은 시간축에서 대조할 수 있습니다.
조립글로브박스에서 조립해야 하나요?
리튬 전지 셀은 그렇습니다. 리튬 금속과 유기 전해액은 수분·산소에 민감하므로 아르곤 글로브박스 안에서 조립하셔야 합니다. 조립 후 밀폐된 상태로 꺼내 충방전기에 연결합니다.
가격표기 가격 기준이 어떻게 되나요?
가오스유니온 2026 카탈로그가를 EUR 1 = 1,750원으로 환산한 정가이며 부가세 별도입니다. 해외 직수입 품목으로 상시 할인 대상이 아니고 국제 운송비가 별도 발생할 수 있습니다.
