리드플루이드 BT101F vs BT101L vs BT101S 비교
— 분주형·유량형·속도조절형 선택 가이드
글 요약
비교리드플루이드 BT101F(분주형) · BT101L(유량형) · BT101S(속도조절형)
핵심펌프 체급은 같고 설정 단위가 다름 — F 액량·횟수, L 유량(mL/min), S 회전수(rpm)
분야#리드플루이드 #연동펌프 #정량분주 #유량제어
세 모델은 펌프 성능이 아니라 무엇을 단위로 설정하느냐가 다릅니다. 회전수 범위(0.1–150 rpm)·유량 범위(0.00011–750 mL/min)·정밀도(±0.2% 미만)·적용 헤드는 사실상 같고, BT101F는 액량과 횟수로, BT101L은 유량으로, BT101S는 회전수로 설정합니다. 역흡입(백석션)은 세 모델 모두 설정 메뉴가 있어 선택 기준이 되지 않습니다.

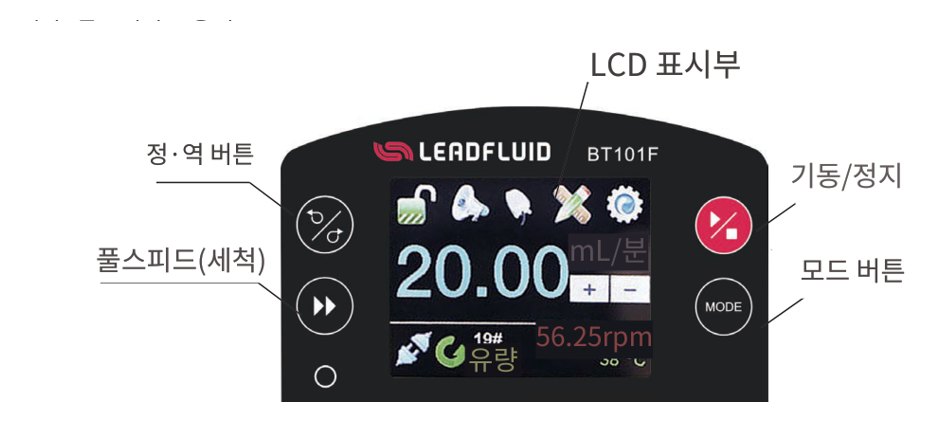

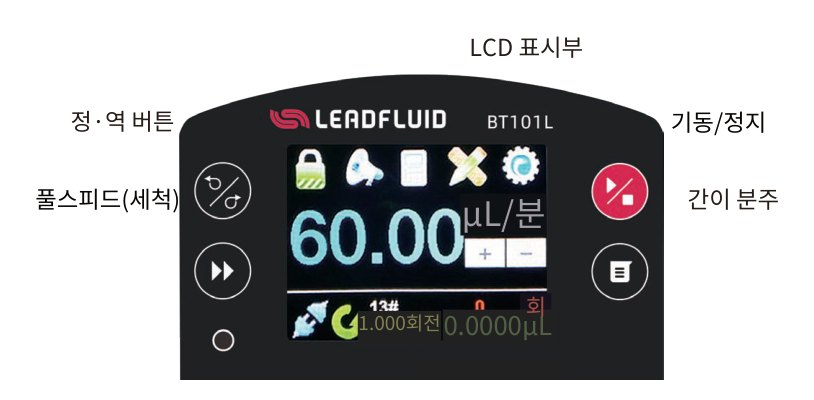

세 모델은 본체·펌프헤드가 같아 겉모습이 거의 같습니다 — 차이는 조작 패널에 있습니다. (한국어판 카탈로그 그림)
리드플루이드 BT 선정 가이드 시리즈 1편입니다. 이번 편은 같은 체급 안에서 기능(F·L·S) 차이를 다루고, 2편 BT101 vs BT301 vs BT601에서 체급(회전수·유량)을 고르는 법을 이어서 다룹니다.
F·L·S 표기의 의미
- F — 분주형: 액량·시간·복제 분주 모드를 갖춘 정량 분주 모델
- L — 유량형: 유량(mL/min)을 직접 입력하고 보정하는 연속 이송 모델, 간이 분주 버튼 포함
- S — 속도조절형: 회전수(rpm)를 설정하는 기본형, 타이머 운전과 외부 제어 중심
- 공통: 같은 101 체급 구동부, RS485 Modbus 통신, IP31, 동일 헤드군(DG/DS, YZ15, YT25)
리드플루이드 사용설명서의 모델명 규칙 기준 — 마지막 알파벳은 기능 그룹(D 고정 회전수, S 속도조절, L 유량, F 정밀 분배).
이럴 때 이 모델 — 상황별 선택 가이드
- 시약·배지를 50 µL~수 mL씩 반복 분주 → BT101F — 액량 분주 모드, 분주 간격·횟수(0 = 무한) 설정, 모드별 프리셋 5세트, 풋스위치로 1회씩 충전
- 생산량 위주로 일정 시간씩 반복 충전 → BT101F 시간 분주 모드
- 합성 반응 적하, TFF, 순환처럼 mL/min 값을 보면서 연속 이송 → BT101L — 유량 직접 입력, 보정 마법사, 누적 액량 표시
- 연속 이송 중 가끔 같은 양을 반복 투입 → BT101L 간이 분주(한 번 돌려 기록한 양을 버튼 한 번으로 재현)
- PLC·PC·아날로그 신호가 속도를 지시하고 펌프는 따라가기만 하면 되는 구성 → BT101S — 0–5V, 0–10V, 4–20mA를 메뉴에서 전환(기본 제공), 5–24V 입력 자동 대응
- 일정 시간 켜고 쉬기를 반복하는 간헐 운전 → BT101S 타이머 모드(0.1–999 초/분/시/일, 반복 0–999회)
- 원격 모니터링·튜브 교체 알림 필요 → BT101S WiFi 버전(옵션, 앱 연동)
한 줄 정리 — 화면에 mL가 필요하면 F 또는 L, 분주 모드가 필요하면 F, rpm이면 충분하면 S.
기준별 비교표
| 기준 | BT101F 분주형 | BT101L 유량형 | BT101S 속도조절형 |
|---|---|---|---|
| 화면·조작 | 컬러 LCD 터치스크린 + 버튼 4개 | 컬러 LCD 터치스크린 + 버튼 4개 | 128×32 도트 LCD + 버튼 7개 |
| 설정 단위 | 액량(µL/mL/L)·유량·시간·횟수 | 유량(µL/min, mL/min) | 회전수(rpm) |
| 작동 모드 | 유량 / 액량 분주 / 시간 분주 / 복제 분주 | 유량 / 간이 분주 | 내부 / 외부(V·I) / 타이머 / 레벨1·2 |
| 유량 보정 | 있음 — 보정 마법사, 최대 3회 측정 평균 | 있음 — 동일 | 없음 — 유량은 사양표 참고치 |
| 분주·타이머 범위 | 액량 0.001 µL–9999 L(권장 최소 50 µL), 횟수 1–999(0 = 무한), 간격 0.1–999.9 초/분/시, 프리셋 5세트 | 간이 분주(기록 방식) | 운전·간격 0.1–999 초/분/시/일, 반복 0–999회 |
| 외부 제어·통신 | 레벨 5·12V(24V 옵션), 아날로그 0–5V(0–10V·4–20mA 옵션), RS485 Modbus, 풋스위치 | BT101F와 동일 | 5–24V 자동 대응, 0–5V/0–10V/4–20mA 메뉴 전환, RS485 Modbus, WiFi(옵션) |
| 적용 헤드 | DG/DS(1·2·4채널), YZ15/YZ15T, YT25 | BT101F와 동일 | 여기에 DT10-18/28 추가 |
| 외형 치수 | 258×180×197 mm | 258×180×197 mm | 284×180×197 mm |
| 대표 용도(요약) | 시약·배지 분주, 세포 배양 | 반응 적하, 수처리 샘플링, TFF | 세포 배양, 관류, 단순 이송, 장비 내장 |
리드플루이드 BT101F·BT101L·BT101S 카탈로그 및 사용설명서(BT01F V1.0, BT01L V1.0, BT-01S V3.0) 기준. 세 모델 공통: 0.1–150 rpm, 0.00011–750 mL/min, 정밀도 ±0.2% 미만, AC 100–240 V, IP31. 소비전력은 카탈로그 30 W 미만, F·L 사용설명서 사양표는 40 W 미만으로 표기.
자주 헷갈리는 부분
- BT101S 화면 — 숫자 세그먼트가 아닌 128×32 도트 LCD(중·영문 전환), 사용설명서에는 132×32로 표기
- 역흡입(백석션) — F·L 전용 기능이 아님. 세 사용설명서 모두 설정 메뉴 있음(BT101S는 각도 0–720°, 0 = 꺼짐), 기본값은 모두 꺼짐
- BT101S의 정량 운전 — mL 단위 정량은 없고 시간 기준 타이머·반복 운전만 가능
- F·L 화면 크기 — 제조사 카탈로그·사용설명서에 인치 표기 없음, 컬러 터치스크린까지만 확인
- BT101L의 분주 — 간이 분주 버튼으로 반복 이송 가능, 액량 입력·횟수·간격·복제 분주는 BT101F 전용
구매 전 확인 사항
카탈로그·사용설명서에 명시된 사실
- 유량 범위는 실온·상압에서 실리콘 튜브로 순수를 이송한 참고값 — 압력·점도·튜브 재질에 따라 변동
- BT101F 분주 반복 오차 참고값 — DG6-1 헤드, 90 rpm 초과 조건에서 50 µL·0.1 mL는 ±2% 미만, 0.2 mL는 ±1% 미만
- DG·DT10 헤드 선택 시 최고 회전수 100 rpm으로 제한(F·L 사용설명서)
- Modbus 레지스터 주소표는 사용설명서에 없음 — 제조사 별도 통신 규격 문서
- 70·120 rpm 부근 공진음은 정상으로 명시
일반적으로 권장되는 운용 관행(제조사 고유 규정 아님)
- 헤드·튜브 교체 후 유량 보정 재실시
- 보정 시 3 mL 이상 이송해서 측정(사용설명서 안내 기준 이때 정밀도 0.5%)
- PLC 연동 목적이면 아날로그 신호 종류(전압/전류)를 발주 전에 확정 — F·L은 0–10V, 4–20mA가 옵션
한국어판 카탈로그·사용설명서 다운로드
회원 로그인 후 열람. 중국어 원문을 실험셋업연구소가 한국어로 번역한 자료이며, 사용설명서는 BT301·BT601 공용입니다.
자주 묻는 질문
Q. BT101F와 BT101L은 펌프 성능이 다른가요?
회전수·유량 범위, 정밀도, 적용 헤드는 같습니다. 차이는 소프트웨어로, BT101F에는 액량·시간·복제 분주 모드와 프리셋이 있고 BT101L은 유량 모드와 간이 분주만 있습니다.
Q. BT101S로도 mL/min 단위로 쓸 수 있나요?
BT101S 화면에는 rpm만 표시되고 유량 보정 기능이 없습니다. 헤드·튜브별 rpm-유량 표로 환산하거나 실제 이송량을 재서 rpm을 맞춰 쓰는 방식입니다. mL/min을 직접 입력하려면 BT101L이 맞습니다.
Q. 분주 끝에 액이 맺히는 걸 막는 역흡입은 어느 모델에 있나요?
세 모델 사용설명서 모두 역흡입 설정이 있습니다. 기본값은 꺼짐이므로 사용 전에 역흡입 각도를 설정해야 합니다.
유체·유량·분주량만 알려주시면 F·L·S 중 맞는 구성을 골라 드립니다
분주가 목적인지, 유량 모니터링이 목적인지, PLC가 속도를 지시하는 구성인지에 따라 모델과 헤드·튜브 조합이 달라집니다. 조건을 알려주시면 구성별 견적을 드립니다.
펌프 구성 상담하기 →참고
본 비교는 리드플루이드 BT101F·BT101L·BT101S-v3 제품 카탈로그와 BT01F·BT01L 사용설명서 V1.0, BT-01S 사용설명서 V3.0(중국어판)을 기준으로 작성했습니다.Z. Klespitz, L. Kovács, "Peristaltic pumps — A review on working and control possibilities," 2014 IEEE 12th International Symposium on Applied Machine Intelligence and Informatics (SAMI), 2014. DOI: 10.1109/SAMI.2014.6822404 — 연동펌프 유량이 회전수·튜브 변형에 따라 달라지는 원리에 관한 일반론이며, 리드플루이드 고유 스펙이 아닙니다.
