리드플루이드 BT101 vs BT301 vs BT601 비교
— 150·350·600 rpm, 유량 체급으로 고르는 법
글 요약
비교리드플루이드 BT101 · BT301 · BT601 — 같은 본체, 최고 회전수만 다른 형제 모델
핵심모델명 가운데 숫자 10·30·60이 회전수 등급(150·350·600 rpm), 모터는 셋 다 스테핑 모터
분야#리드플루이드 #연동펌프 #유량선정 #스케일업
BT101·BT301·BT601은 같은 본체에 최고 회전수만 다른 형제 모델입니다. YZ15/YZ15T 헤드 기준 채널당 최대 유량이 641 → 1,495 → 2,562 mL/min으로 늘어나고, 대신 BT301·BT601은 DG·DT 미세 유량 헤드를 쓸 수 없어 최소 유량이 0.005 mL/min부터입니다. 스테인리스 하우징이나 브러시리스 모터는 BT가 아니라 WT 계열의 특징입니다.
BT101·BT301·BT601은 본체가 같아 겉모습으로는 구분이 어렵습니다 — 체급 차이는 회전수와 달 수 있는 펌프헤드에서 드러납니다.
리드플루이드 BT 선정 가이드 시리즈 2편입니다. 1편 BT101F vs BT101L vs BT101S에서 분주형·유량형·속도조절형의 기능 차이를 다뤘고, 이번 편은 같은 기능 안에서 체급(회전수·유량)을 고르는 법입니다.
모델명 읽는 법 — BT101L을 예로
- B — 구동 방식: B 스테핑 모터, W DC 브러시리스 모터, J AC 모터, F 방폭 모터, Z DC 모터
- T — 용도 등급: Q 미세 유량, T 실험실형, G 산업형, P 대량 이송
- 10 — 회전수 등급: 05 = 50 rpm, 08 = 80 rpm, 10 = 150 rpm, 30 = 350 rpm, 60 = 600 rpm
- 1 — 버전 번호(BT100 → BT101 같은 세대 구분)
- L — 기능 그룹: D 고정 회전수, S 속도조절, L 유량, F 정밀 분배
BT101·BT301·BT601은 모터 방식(B)·용도(T)·기능이 같고 회전수 등급만 다른 모델입니다.
리드플루이드 사용설명서(BT01F·BT01L·BT-01S)의 제품 명명 규칙 기준.
이럴 때 이 체급 — 상황별 선택 가이드

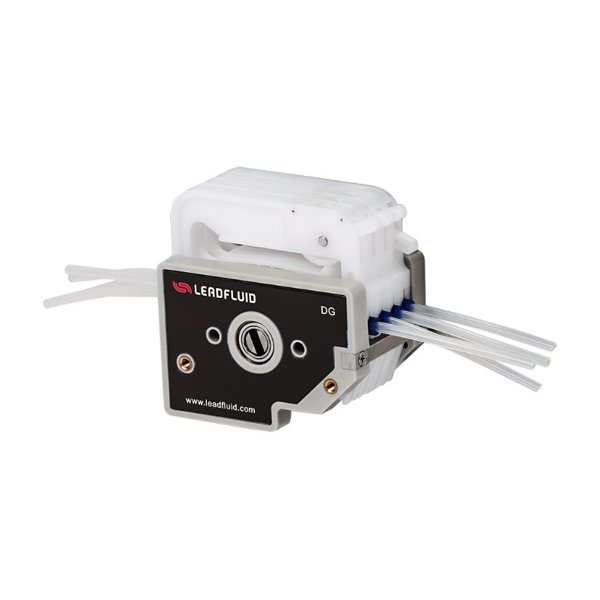

- µL/min~수십 mL/min, 1·2·4채널 동시 이송 → BT101 — DG6/DG10 다채널 헤드, DT10 헤드는 BT101 전용
- 0.001 mL/min 이하 극미량(적하, 미세 유로) → BT101 — 최소 0.00011 mL/min, BT301·BT601은 0.005 mL/min부터
- 한 채널로 수백 mL/min~1 L/min대 연속 이송(합성 반응 투입, 순환, TFF) → BT301
- 1~3 L/min 이송, 빠른 충전·배출 → BT601
- 같은 유량을 더 낮은 회전수로 운전하고 싶은 경우 → 체급을 올리기 전에 한 단계 굵은 튜브부터 검토 — 회전수가 낮을수록 맥동·튜브 마모가 줄어드는 것이 일반론
- 3 L/min 초과, 고점도, 방진·방수(IP65) 현장 → BT가 아닌 WT 계열(WT300, WT600) 검토
기준별 비교표
| 기준 | BT101 | BT301 | BT601 |
|---|---|---|---|
| 최고 회전수 | 0.1–150 rpm (DG·DT 헤드 선택 시 100 rpm 제한) | 0.1–350 rpm | 0.1–600 rpm |
| 전체 유량 범위 | 0.00011–750 mL/min | 0.005–1,750 mL/min | 0.005–3,000 mL/min |
| 적용 펌프헤드 | DG6/DG10(1·2·4채널), DT10-18/28, YZ15/YZ15T, YZ25, YT15, YT25 | YZ15/YZ15T, YZ25, YT15, YT25 | YZ15/YZ15T, YZ25, YT15, YT25 |

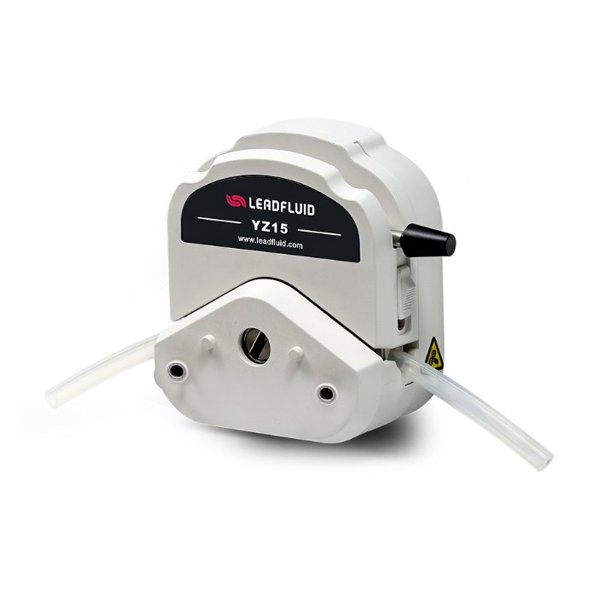

| 채널당 최대 유량 — YZ15/YZ15T | 641 mL/min | 1,495 mL/min | 2,562 mL/min |

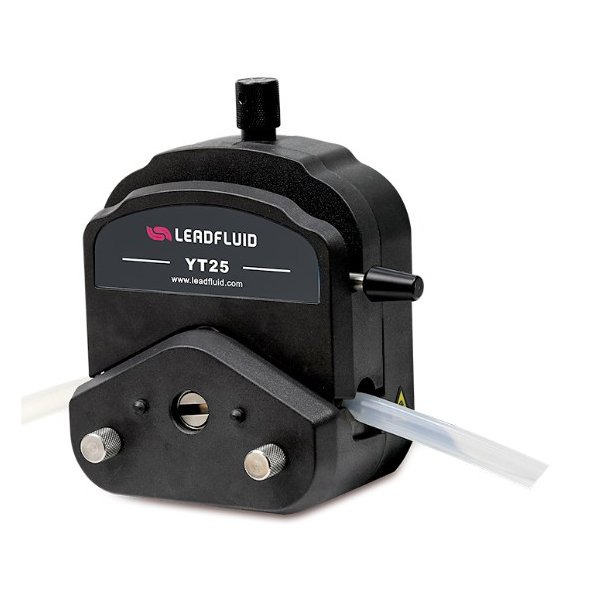

| 채널당 최대 유량 — YT25 | 750 mL/min | 1,750 mL/min | 3,000 mL/min |
| 소비전력 (L형 카탈로그) | 30 W 미만 | 40 W 미만 | 50 W 미만 |
| 구동부 무게 (L형 카탈로그) | 3.6 kg | 3.9 kg | 3.9 kg |
| 대표 용도(요약) | 미세 유량·다채널 실험, 적하 | 반응 투입·순환, 파일럿 | 대유량 이송, 충전·배출 |
리드플루이드 BT101L·BT301L·BT601L 카탈로그와 BT01F·BT01L·BT-01S 사용설명서 기준. 세 모델 공통: 스테핑 모터, 회전수 분해능 0.1 rpm, 정밀도 ±0.2% 미만, AC 100–240 V, IP31, 외형 258×180×197 mm(S형 284×180×197 mm), RS485 Modbus. 사용설명서 사양표는 소비전력을 한 단계 높게(F·L 40/50/60 W) 적고, 헤드별 유량표에서 YZ15를 450/1,050/1,800 mL/min으로 따로 적고 있어 카탈로그와 차이가 있음.
BT 밖의 선택지 — BT300·BT600, WT 계열
| 모델 | 회전수 | 유량 (mL/min) | 정밀도 | 소비전력 | 보호 등급 |
|---|---|---|---|---|---|
| BT300L / BT300S | 0.1–350 rpm | 0.005–1,750 | ±0.2% 미만 | 50 W | IP31 |
| BT600L / BT600S | 0.1–600 rpm | 0.005–3,000 | ±0.2% 미만 | 60 W | IP31 |
| WT300S | 0.1–350 rpm | 0.004–3,850 | 0.5% 미만 | 150 W | IP31 |
| WT600S | 0.1–600 rpm | 0.005–6,000 | 3% 미만 | 200 W | IP65 |
| WT600F (분주형) | 0.1–600 rpm | 0.005–6,000 | ±0.2% 미만 | 150 W 미만 | IP31 |
- BT300·BT600 — BT301·BT601의 이전 버전(끝자리 0), 회전수·유량 체급은 같고 무게(4.3–5.5 kg)·외형이 다름
- WT 계열 — 모델명 첫 글자 W = DC 브러시리스 모터, 150–200 W급으로 BT(30–60 W)보다 출력과 유량 상한이 높음
실험셋업연구소 리드플루이드 제품 상세페이지 사양 기준.
자주 헷갈리는 부분
- "BT301은 스테인리스 하우징" — BT301은 BT101과 같은 본체 치수이고, 카탈로그 표기는 ABS 엔지니어링 플라스틱 하우징
- "BT601은 브러시리스 서보 모터" — 모델명 첫 글자 B = 스테핑 모터, 브러시리스는 W로 시작하는 WT 계열
- "600 체급은 최대 6,000 mL/min" — BT601은 3,000 mL/min(YT25 기준), 6,000 mL/min대는 WT600
- "300·600 체급은 KZ25 같은 대형 헤드" — BT301·BT601 사용설명서의 적용 헤드는 YZ15, YZ25, YT15, YT25
- "BT101은 소형 본체" — 세 모델 본체 치수 동일, BT101의 차이는 크기가 아닌 미세 유량 헤드(DG·DT) 호환
구매 전 확인 사항
카탈로그·사용설명서에 명시된 사실

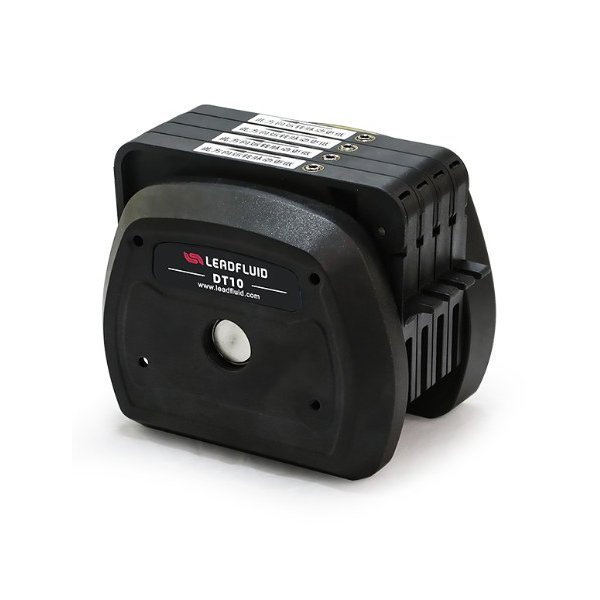

- DG·DT10 헤드는 BT101 전용, 선택 시 최고 회전수 100 rpm으로 제한
- 최소 유량은 BT101 0.00011 mL/min, BT301·BT601 0.005 mL/min — 극미량이면 체급 상향 금지
- BT601S 유량은 사용설명서 안에서 0.005–3,000(개요)과 0.006–2,900(사양표)으로 표기가 갈림
- 유량 범위는 실온·상압에서 실리콘 튜브로 순수를 이송한 참고값
- 70·120 rpm 부근 공진음은 정상으로 명시
일반적으로 권장되는 운용 관행(제조사 고유 규정 아님)
- 필요 유량이 체급 경계에 걸리면 상위 체급을 저속으로 운전하는 편이 튜브 수명·맥동에 유리
- 수백 rpm 연속 운전은 튜브 마모가 빨라 교체 주기를 짧게 설정, 교체 후 유량 보정 재실시
- 고점도·배압 라인은 사양표 유량(순수·상압 기준)보다 낮게 나오므로 여유 확보
한국어판 자료 다운로드
회원 로그인 후 열람. 중국어 원문을 실험셋업연구소가 한국어로 번역한 자료이며, 사용설명서는 101·301·601 공용입니다.
자주 묻는 질문
Q. BT101과 BT301은 크기나 모터가 다른가요?
사용설명서 기준 본체 치수는 같고 모터도 둘 다 스테핑 모터입니다. 차이는 최고 회전수(150 대 350 rpm)와 적용 헤드이며, DG·DT 미세 유량 헤드는 BT101에서만 쓸 수 있습니다.
Q. 1 L/min이 필요하면 BT301과 BT601 중 무엇이 맞나요?
BT301은 YZ15/YZ15T 헤드로 최대 1,495 mL/min, YT25 헤드로 최대 1,750 mL/min입니다. 1 L/min을 상시로 돌린다면 BT301에 YT25를 쓰거나, 여유와 튜브 수명을 위해 BT601을 낮은 회전수로 쓰는 구성이 안정적입니다.
Q. 3 L/min보다 많이 필요하면 어떻게 하나요?
BT601의 상한은 3,000 mL/min입니다. 그 이상이거나 고점도·IP65가 필요하면 DC 브러시리스 모터를 쓰는 WT 계열을 검토하세요.
필요 유량·점도·채널 수만 알려주시면 체급과 헤드 조합을 맞춰 드립니다
BT101·BT301·BT601 중 어느 체급이 맞는지는 유량뿐 아니라 점도, 배압, 채널 수, 운전 시간에 따라 달라집니다. 조건을 알려주시면 헤드·튜브 조합까지 포함해 견적을 드립니다.
펌프 구성 상담하기 →참고
본 비교는 리드플루이드 BT101L·BT301L·BT601L 제품 카탈로그와 BT01F·BT01L 사용설명서 V1.0, BT-01S 사용설명서 V3.0(중국어판, 101·301·601 공용)을 기준으로 작성했습니다. BT300·BT600·WT 계열 수치는 실험셋업연구소 제품 상세페이지 사양입니다.Z. Klespitz, L. Kovács, "Peristaltic pumps — A review on working and control possibilities," 2014 IEEE 12th International Symposium on Applied Machine Intelligence and Informatics (SAMI), 2014. DOI: 10.1109/SAMI.2014.6822404 — 회전수·튜브 변형과 유량의 관계에 관한 일반론이며, 리드플루이드 고유 스펙이 아닙니다.
