삼흥에너지 1900℃급 진공 머플로는 MoSi2 발열체 초고온 진공 머플로로, 운전 조건별 사용온도(무진공 1700·진공 1400·진공+가스 1700℃)가 정해져 있습니다. SP590·국내 A/S.
삼흥에너지 1900℃급 진공 머플로는 MoSi2 1900 발열체를 사용하는 초고온 진공 머플로입니다. 중요한 점은 운전 조건에 따라 사용 가능 온도가 다르다는 것입니다 — 무진공 상태 1700℃ 이하, 진공 상태 1400℃ 이하, 진공 후 가스를 채운 상태 1700℃ 이하. 진공 상태에서는 MoSi2 발열체의 보호 산화층이 형성되지 않아 사용 온도가 낮아집니다. 도어부에 냉각수 라인이 설치되어 진공 가스켓을 보호합니다.
1
2
3
4
사진 번호 — ①챔버 본체 ②도어·과압 안전도어·냉각수 라인 ③SP590 컨트롤러 ④진공·가스 4포트·게이지. MFC·BPR·진공펌프는 Full Package 옵션. (마커 위치는 대략적입니다.)
위 항목은 패키지에 포함되지 않습니다. 필요한 구성을 알려주시면 퍼니스와 함께 셋업해 공급합니다 — 온도·가스 유량·진공을 하나로 묶는 통합 제어까지 지원합니다.

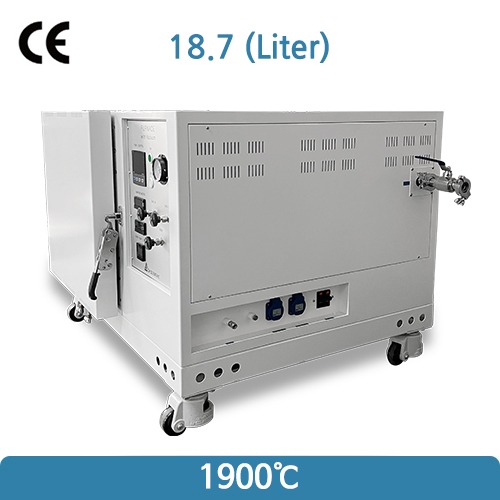

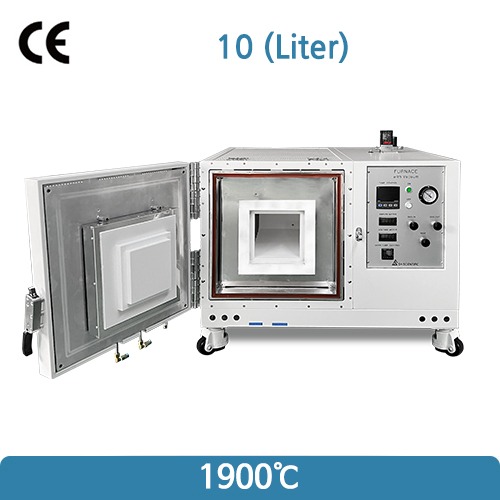

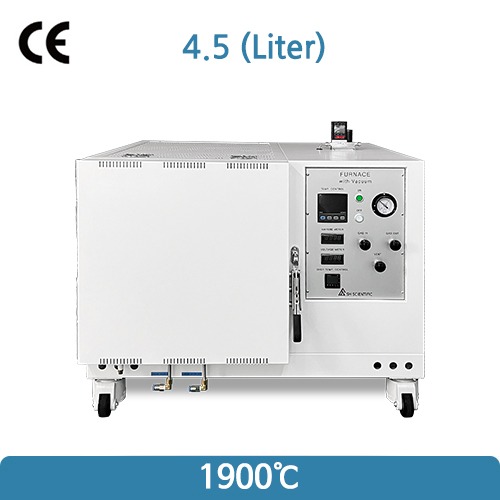

| Model | SH-FU-4.5MSV | SH-FU-10MSV | SH-FU-18.7MSV |
|---|---|---|---|
| 사용온도 — 무진공 | 1700℃ 이하 | ||
| 사용온도 — 진공 | 1400℃ 이하 | ||
| 사용온도 — 진공 + 가스 | 1700℃ 이하 | ||
| Temp Controller | Programmable Controller (SP590) | ||
| Sensor | B type | ||
| Heater | 2.9 KW | 5.2 KW | 9 KW |
| Volume | 4.5 L | 10 L | 20 L |
| Internal Dim. (W×D×H) | 150×200×150mm | 200×250×200mm | 200×350×250mm |
| External Dim. (W×D×H) | 1020×670×770mm | 1070×770×820mm | 1120×870×890mm |
| Heater Element | MoSi2 1900 | ||
| Material External | Steel Plate with powder heating coated | ||
| 전원 (220V, 50/60Hz, 1Φ) | 14.4 A | 24 A | 40.9 A |
⚠ 실사용 온도는 스펙 최고온도보다 150℃ 낮게 잡으세요 (중요)
퍼니스는 스펙상 최고온도를 상시 사용 온도로 잡지 마세요. 실사용 최대치는 정격 최고온도보다 150℃ 낮게 설정하는 것을 권장합니다. 스펙 온도를 그대로 상시 사용하면 목표 온도에는 도달하더라도 열선(발열체)과 내화재(단열재)가 빠르게 소모·손상됩니다 — 열선·내화재는 소모품입니다. 이 모델은 운전 조건별 사용온도(무진공 1700 / 진공 1400 / 진공+가스 1700℃ 이하)가 이미 실사용 기준으로 정해져 있으니 위 표를 따르세요.
구성에 따라 사양·총액이 크게 달라집니다. 옵션과 별도 구성 항목은 필요한 것만 골라 넣을 수 있어, 같은 모델이라도 최종 사양이 달라집니다. 실험셋업연구소 매거진 — 구매·국내 A/S는 이머전트(Emergent co). 조건만 남겨주시면 맞는 구성과 견적으로 회신드립니다.
기본 원리진공 머플로는 어떤 장비인가요?
사각 챔버를 진공펌프로 비운 뒤 가스를 채워 무산소 분위기를 만드는 박스형 전기로입니다. 1900℃급 모델은 MoSi2 1900 발열체·B type 센서·SP590 프로그램 컨트롤러를 쓰고, 4포트·과압 안전도어·도어부 냉각수 라인을 갖췄습니다. 삼흥 진공 머플로 중 최고 온도 등급입니다.
진공·온도왜 진공 상태에서는 온도가 1400℃로 낮아지나요?
MoSi2 발열체는 표면에 형성되는 보호 산화층(SiO₂) 덕분에 초고온에서 견딥니다. 진공 상태에서는 이 층이 형성되지 않아 발열체가 급격히 소모됩니다. 그래서 진공 상태에서는 1400℃ 이하로 제한하고, 진공을 뽑은 뒤 불활성 가스를 채운 상태에서는 1700℃ 이하까지 쓸 수 있습니다.
운전그럼 실제로는 어떻게 운전하나요?
대부분 진공 → 가스 충전 → 승온 순서로 운전합니다. 챔버 안 공기를 빼내 산소를 제거하고 불활성 가스로 채운 뒤 온도를 올리면, 무산소 분위기를 확보하면서 1700℃까지 쓸 수 있습니다. 목표 온도와 분위기 조건을 알려주시면 운전 시퀀스까지 같이 제안드립니다.
모델명제품명은 1900℃인데 왜 1700℃가 최대인가요?
1900은 발열체 등급 표기입니다. 실제 운전 가능 온도는 챔버·가스켓·분위기 조건에 따라 결정되며, 이 모델은 위 표의 조건별 온도가 실사용 기준입니다.
적용 분야어떤 실험·공정에 쓰나요?
초고온 무산소·환원 분위기 소결, 특수 세라믹·산화물 합성, 고온 상변태, 내화·기능성 소재 열처리 등 1500℃ 이상 초고온에서 산소를 배제해야 하는 공정에 사용합니다.
가스 제어MFC·BPR을 더하면 무엇이 좋아지나요?
MFC(질량유량계, Alicat)로 가스 유량을 정밀 투입하고 BPR로 내부 과압을 유지합니다. 진공펌프·디지털 진공메타까지 묶으면 진공→가스 충전→승온을 하나의 스케줄로 운전하는 통합 제어가 됩니다. 이 모델은 특히 진공→가스→승온 시퀀스가 중요해 통합 제어 효과가 큽니다.
냉각도어 냉각수는 꼭 필요한가요?
진공 가스켓은 고온에서 경화되어 누설의 원인이 됩니다. 도어부 냉각수 라인이 기본 구성되어 있어 가스켓을 보호합니다. 본체 가속 냉각용 냉각수 In/Out은 옵션입니다.
구성진공펌프가 포함되나요?
포함되지 않습니다. 진공펌프·칠러는 별도 구성이며 MFC·BPR·디지털 진공메타와 함께 Full Package로 구성해 드릴 수 있습니다.
