삼흥에너지 1500℃ 연속식 회전튜브전기로(로터리 킬른) 3 Zone은 Hot Zone 900mm로 체류시간·처리량을 키운 연속 로터리 킬른입니다. 구간별 온도 구배·10~1400torr·SP590 · 국내 A/S.
삼흥에너지 연속식 회전튜브전기로(Rotary Kiln) 3 Zone은 Hot Zone 300mm를 3단으로 배치해 총 900mm의 가열 구간을 확보한 1200℃ 로터리 킬른입니다. 2 Zone 대비 가열 구간이 1.5배라 같은 이송 속도에서 체류시간이 길고, 구간별로 온도를 달리해 예열–반응–냉각 구배를 만들 수도 있습니다. 운전 압력 10 torr ~ 1,400 torr. 로 분위기 온도 1000℃ 이하 사용에 적합합니다.
1
2
3
4
사진 번호 — ①로체(3존) ②투입 베셀·Feeder ③회수 베셀 ④컨트롤러·경사조절. 회전 0~14RPM·경사 0~8°. (마커 위치는 대략적입니다.)
위 항목은 패키지에 포함되지 않습니다. 필요한 구성을 알려주시면 퍼니스와 함께 셋업해 공급합니다 — 온도·가스 유량·진공을 하나로 묶는 통합 제어까지 지원합니다.
삼흥에너지 공식 제품 영상입니다.

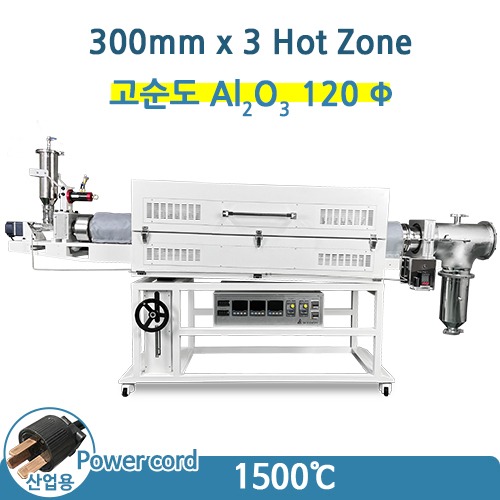

| Model | SH-FU-100RKH900 | SH-FU-120RKH900 |
|---|---|---|
| Max Temp | 1500℃ (2732℉) | |
| Hot Zone | 300mm × 3 = 900mm | |
| 적용 튜브 | 고순도 Al₂O₃ 100Φ×1800mm | 고순도 Al₂O₃ 120Φ×1800mm |
| Heater | 28 kW | 40 kW |
| Temp Controller | Programmable Controller (SP590) | |
| External Dim. (W×D×H) | 2660×630×1400mm | 2660×650×1400mm |
| Heating Jacket (옵션) | Max 400℃ | |
⚠ 실사용 온도는 스펙 최고온도보다 150℃ 낮게 잡으세요 (중요)
퍼니스는 스펙상 최고온도를 상시 사용 온도로 잡지 마세요. 실사용 최대치는 정격 최고온도보다 150℃ 낮게 설정하는 것을 권장합니다. 스펙 온도를 그대로 상시 사용하면 목표 온도에는 도달하더라도 열선(발열체)과 내화재(단열재)가 빠르게 소모·손상됩니다 — 열선·내화재는 소모품입니다. 예: 1200℃ 스펙 → 상시 사용은 1000℃ 이하 권장.
구성에 따라 사양·총액이 크게 달라집니다. 옵션과 별도 구성 항목은 필요한 것만 골라 넣을 수 있어, 같은 모델이라도 최종 사양이 달라집니다. 실험셋업연구소 매거진 — 구매·국내 A/S는 이머전트(Emergent co). 조건만 남겨주시면 맞는 구성과 견적으로 회신드립니다.

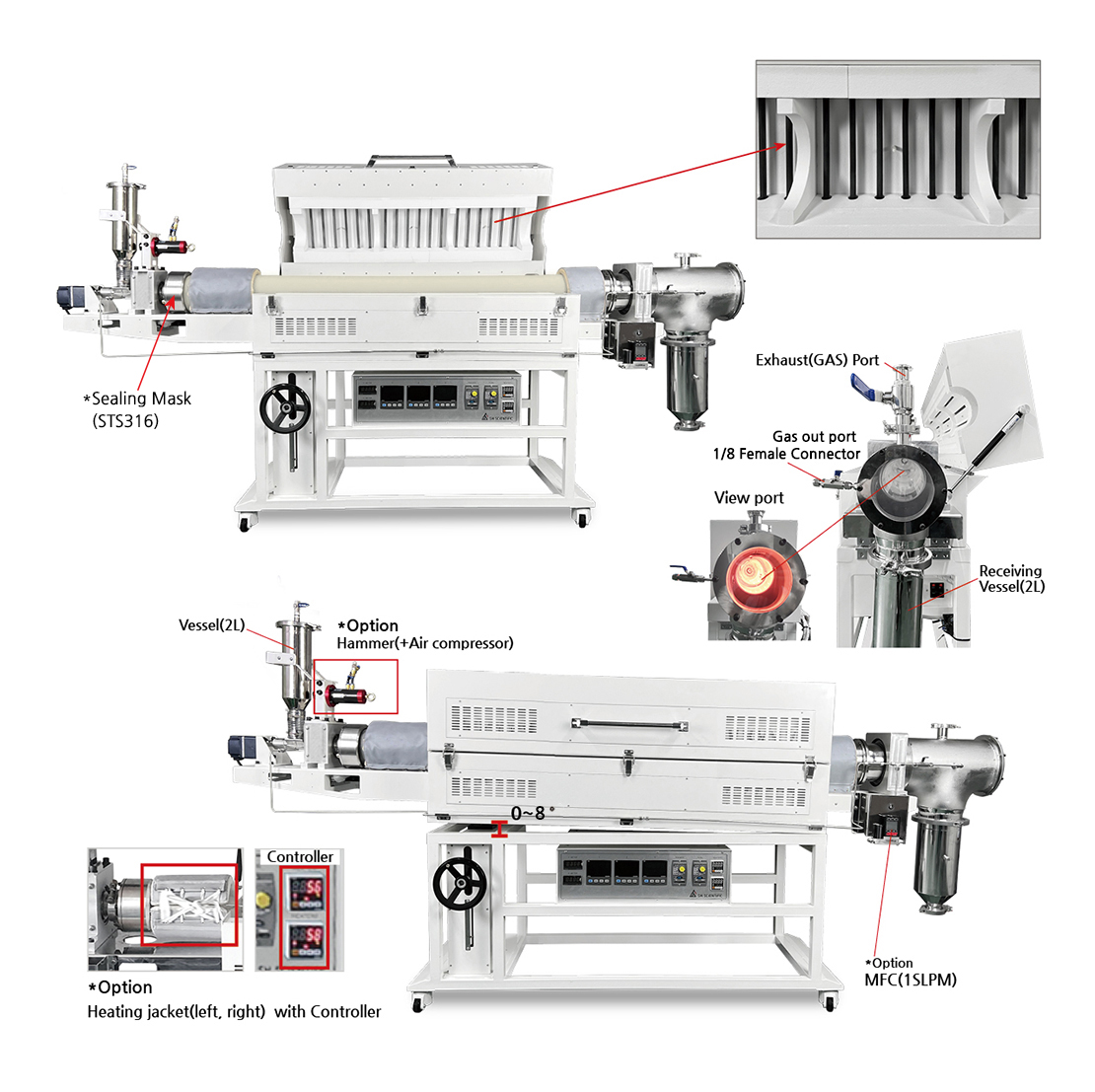

3존 킬른 구성 상세
기본 원리연속식 회전튜브전기로(로터리 킬른)는 어떤 장비인가요?
투입 베셀에서 시료를 연속으로 흘려넣어 회전하는 튜브 안에서 열처리하고 반대편 회수 베셀로 받아내는 1200℃ 로터리 킬른입니다. 3 Zone은 Hot Zone 300mm×3=900mm, 회전 0~14RPM·경사 0~8°·Feeder 0~8RPM으로 체류시간을 맞춥니다. 발열체 Kanthal A-1, 컨트롤러 SP590.
배치 vs 연속배치식 회전튜브로(RTG)와 무엇이 다른가요?
연속식(RKG)은 투입 베셀에서 시료를 계속 흘려넣고 반대편 회수 베셀로 받아내는 구조입니다. 배치식(RTG)은 한 번에 넣고 끝나면 꺼냅니다. 같은 조건을 반복해 일정량을 계속 처리해야 하면 연속식, 조건을 바꿔가며 소량씩 시험하면 배치식이 맞습니다.
3존 특징2 Zone과 무엇이 다른가요?
Hot Zone이 3단(900mm)으로 2 Zone(600mm)보다 1.5배 길어, 같은 이송 속도에서 체류시간이 길고 처리량이 큽니다. 구간별 온도를 달리해 예열–반응–냉각 구배를 한 튜브에서 구현할 수 있습니다.
진공·가압진공이나 가압 상태로 운전할 수 있나요?
가능합니다. 10 torr ~ 1,400 torr 범위에서 운전합니다. 석영튜브는 10~1,000 torr, 메탈(STS 310S)튜브는 10~1,400 torr까지입니다. 감압 퍼지부터 약간의 양압 유지까지 커버합니다.
열분해열분해(Pyrolysis)에 쓸 수 있나요?
대표적인 용도입니다. KF25 타르 Gas 배출 Port가 기본이고, 후단에 대형 응축장치(SH-WB-68/100GDR)를 연결해 발생 가스를 포집·회수합니다. 배기 응축 방지용 Heating Jacket(Max 400℃)도 옵션으로 있습니다.
체류시간체류시간은 어떻게 조절하나요?
튜브 회전속도(0~14 RPM), 경사각(0~8°), Feeder 속도(0~8 RPM) 세 가지로 조절합니다. 시료 성상과 목표 처리량을 알려주시면 운전 조건까지 함께 제안드립니다.
가스 제어MFC·BPR을 붙이면 무엇이 좋아지나요?
MFC 정밀 가스유량 투입 System으로 0.05sccm 단위 유량을 제어하고, BPR로 튜브 내부 압력을 유지해 외부 공기 유입을 막습니다. Alicat MFC와 연동하면 온도·가스 유량을 함께 제어할 수 있습니다.
소재 이송수분·점성이 있는 유기물 복합소재도 처리되나요?
타격식 바이브레이터 옵션으로 진동을 주어 소재의 이동도(이송성)를 개선합니다. 뭉치거나 벽에 붙는 수분·점성 소재의 연속 이송에 도움이 됩니다.
