삼흥에너지 1200℃ 배치식 회전튜브전기로 3zone은 가열 구간을 3배(870mm)로 늘려 처리량·체류시간을 키운 회전로입니다. 구간별 온도 구배·SP570 · 국내 A/S.
삼흥에너지 배치식 회전튜브전기로 3zone(2025년 신규)은 가열 구간을 3배로 늘린 1200℃ 회전로입니다. 가열부 튜브 길이가 870mm로 늘어 처리량과 체류시간이 커지고, 구간별 온도를 달리해 구배를 만들 수도 있습니다. 튜브는 Fuse Type · STS 310S, 회전 0~10RPM. 관경 120 · 200 · 250Φ.
1
2
3
4
사진 번호 — ①로체(3존 가열부) ②회전 튜브·베어링 ③3존 컨트롤러 ④가스 포트·유량계. (마커 위치는 대략적이며 모델·구성에 따라 다를 수 있습니다.)
위 항목은 패키지에 포함되지 않습니다. 필요한 구성을 알려주시면 퍼니스와 함께 셋업해 공급합니다 — 온도·가스 유량·진공을 하나로 묶는 통합 제어까지 지원합니다.

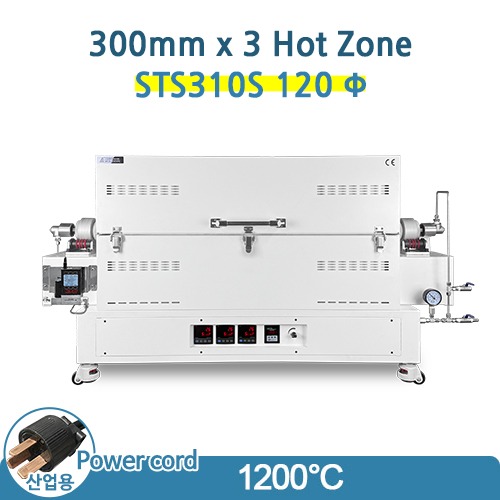

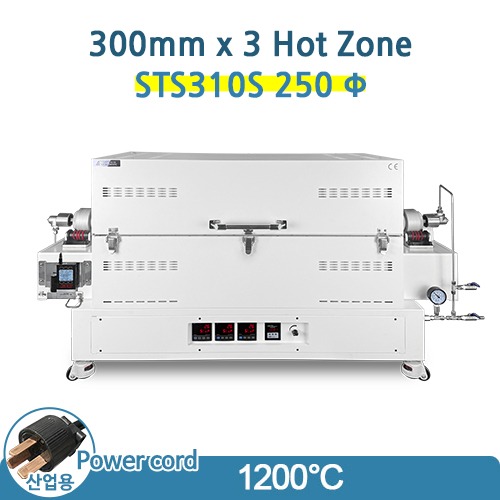

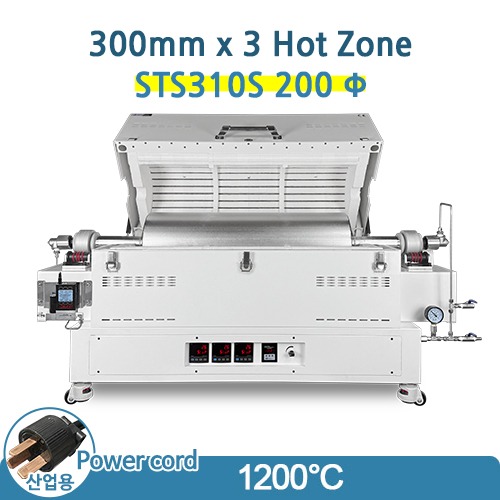

| Model | SH-FU-120RTG900 | SH-FU-200RTG900 | SH-FU-250RTG900 |
|---|---|---|---|
| Max Temp | 1200℃ (2192℉) | ||
| Temp Controller | Programmable Controller (SP570) | ||
| 튜브 구조 | Fuse Type · 총 길이 700mm | ||
| 가열부 튜브 (Ø × 두께 × 길이) | 114.3Φ × 3T × 870mm (STS 310S) | 216.3Φ × 4T × 870mm (STS 310S) | 267.4Φ × 4T × 870mm (STS 310S) |
| External Dim. (W×D×H) | 1690×500×640mm | 1690×580×720mm | 1690×630×770mm |
| Heater | 8 kW | 18 kW | 24 kW |
| 튜브 회전속도 | 0 ~ 10 RPM | ||
| Heater Element | Kanthal A-1 | ||
| Insulation | Ceramic Board | ||
| Gas Inlet Port | 1/4" tube Lock & valve | ||
| Gas Exhaust Port | 1/4" tube Lock & valve & gauge | ||
| 전원 (220V, 50/60Hz, 1Φ) | 36.4 A | 47.3 A | 36.5 A |
⚠ 실사용 온도는 스펙 최고온도보다 150℃ 낮게 잡으세요 (중요)
퍼니스는 스펙상 최고온도를 상시 사용 온도로 잡지 마세요. 실사용 최대치는 정격 최고온도보다 150℃ 낮게 설정하는 것을 권장합니다. 스펙 온도를 그대로 상시 사용하면 목표 온도에는 도달하더라도 열선(발열체)과 내화재(단열재)가 빠르게 소모·손상됩니다 — 열선·내화재는 소모품입니다. 예: 1200℃ 스펙 → 상시 사용은 1000℃ 이하 권장. 200·250 모델은 소비전력이 18~24kW로 크니 3상 전원 여부를 설치 전에 반드시 확인하세요.
구성에 따라 사양·총액이 크게 달라집니다. 옵션과 별도 구성 항목은 필요한 것만 골라 넣을 수 있어, 같은 모델이라도 최종 사양이 달라집니다. 실험셋업연구소 매거진 — 구매·국내 A/S는 이머전트(Emergent co). 조건만 남겨주시면 맞는 구성과 견적으로 회신드립니다.
기본 원리배치식 회전튜브전기로 3zone은 어떤 장비인가요?
시료를 넣고 튜브를 회전(0~10RPM)시키며 열처리하는 1200℃ 회전로로, 가열 구간이 3배(870mm)로 길어 처리량·체류시간이 큽니다. 튜브는 Fuse Type(STS 310S), 발열체 Kanthal A-1, 컨트롤러 SP570입니다.
배치 vs 연속연속식 로터리 킬른(RKG)과 무엇이 다른가요?
배치식(RTG)은 시료를 한 번 넣고 처리가 끝나면 꺼냅니다. 연속식(RKG)은 투입 베셀에서 계속 흘려넣고 반대편으로 받아냅니다. 조건을 바꿔가며 소량씩 시험하면 배치식, 일정량을 계속 처리해야 하면 연속식이 맞습니다.
3zone 특징3zone은 300mm 단일존과 무엇이 다른가요?
가열 구간이 3배(870mm)로 늘어 같은 회전 속도에서 체류시간이 길어지고 처리량이 큽니다. 구간별 온도를 달리해 예열–반응–냉각 구배를 만들 수도 있습니다. 다만 소비전력이 크게 올라(18~24kW) 200·250 모델은 3상 전원 검토가 필요합니다.
튜브 구조튜브 구조가 복잡한데 어떤 형태인가요?
Fuse Type 구조로, 가열 중앙부(Heating Middle)와 양끝 냉각부(Cooling End)의 관경이 다릅니다. 예를 들어 120 모델은 중앙 114.3Φ, 냉각단 60Φ로 좁아집니다. 총 길이 700mm 기준이며 재질은 STS 310S(석영 선택 가능)입니다.
적용 분야어떤 시료·공정에 쓰나요?
분말·과립 시료의 소성·하소, 환원/산화 분위기 열처리, 촉매·배터리 소재 전처리, 탄소소재 처리 등 처리량이 큰 배치 시험에 적합합니다. 구간별 온도 구배로 예열–반응–냉각을 한 튜브에서 구현할 수 있습니다.
가스 제어MFC·BPR을 붙이면 무엇이 좋아지나요?
MFC 정밀 가스유량 투입 System으로 유량을 정밀 제어하고, BPR로 내부 과압을 유지해 외부 공기 유입을 막습니다. 불활성/환원 가스 분위기의 재현성을 높입니다.
냉각단·옵션냉각단 석영·집진 같은 옵션도 있나요?
냉각단을 석영 튜브로 바꿀 수 있고, 분진이 많은 공정에는 집진·배기 유닛을 더할 수 있습니다. 열분해로 쓸 때는 후단에 대형 응축장치를 연결합니다.
온도실제로 몇 도까지 상시로 쓸 수 있나요?
스펙은 1200℃지만 로 분위기 온도 1000℃ 이하 사용을 권장합니다.
