사진 번호 — ①석영 챔버 본체 ②석영 커버 도어·과압 안전도어 ③SP590 컨트롤러 ④진공·가스 4포트·게이지. MFC·BPR·진공펌프는 Full Package 옵션. (마커 위치는 대략적입니다.)
위 항목은 패키지에 포함되지 않습니다. 필요한 구성을 알려주시면 퍼니스와 함께 셋업해 공급합니다 — 온도·가스 유량·진공을 하나로 묶는 통합 제어까지 지원합니다.
삼흥에너지 공식 제품 영상입니다.

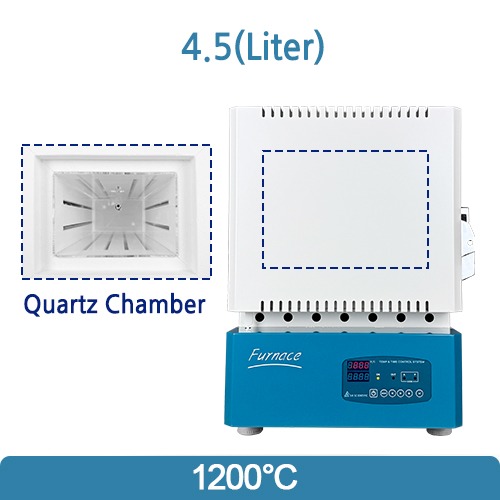

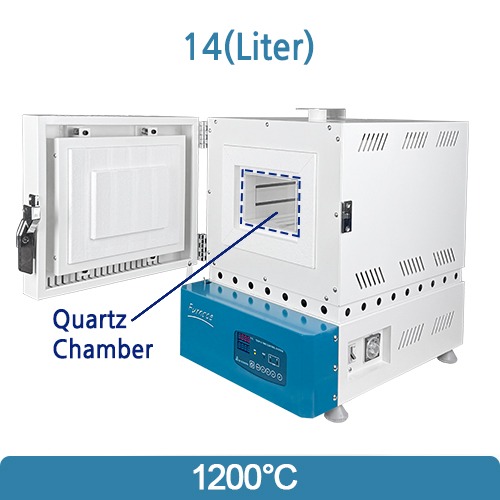

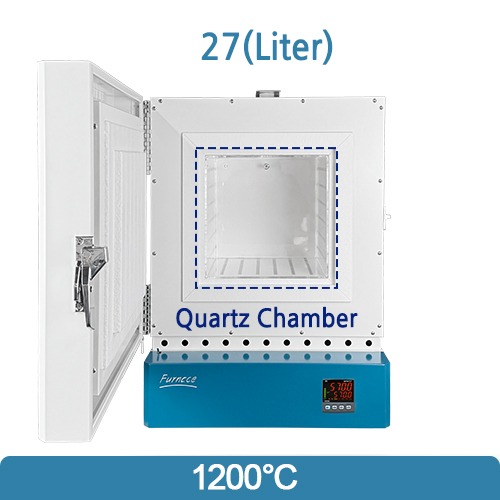

| Model | SH-FU-5MGQ | SH-FU-14MGQ | SH-FU-27MGQ |
|---|---|---|---|
| Max Temp | 1200℃ (2192℉) | ||
| Volume | 4.5 L | 14 L | 27 L |
| 석영 챔버 내부 | 150×300×100mm | 250×350×160mm | 300×300×300mm |
| External Dim. | 390×560×570mm | 500×610×660mm | 580×590×825mm |
| Heater | 1,670 W | 4,000 W | 4,600 W |
| Temp Controller | Digital PID | Digital PID | SP570 Program |
| Weight | 48 kg | 70 kg | 114 kg |
⚠ 실사용 온도는 스펙 최고온도보다 150℃ 낮게 잡으세요 (중요)
퍼니스는 스펙상 최고온도를 상시 사용 온도로 잡지 마세요. 실사용 최대치는 정격 최고온도보다 150℃ 낮게 설정하는 것을 권장합니다. 스펙 온도를 그대로 상시 사용하면 목표 온도에는 도달하더라도 열선(발열체)과 내화재(단열재)가 빠르게 소모·손상됩니다 — 열선·내화재는 소모품입니다. 예: 1200℃ 스펙 → 상시 사용은 1050℃ 이하 권장.
구성에 따라 사양·총액이 크게 달라집니다. 옵션과 별도 구성 항목은 필요한 것만 골라 넣을 수 있어, 같은 모델이라도 최종 사양이 달라집니다. 실험셋업연구소 매거진 — 구매·국내 A/S는 이머전트(Emergent co). 조건만 남겨주시면 맞는 구성과 견적으로 회신드립니다.

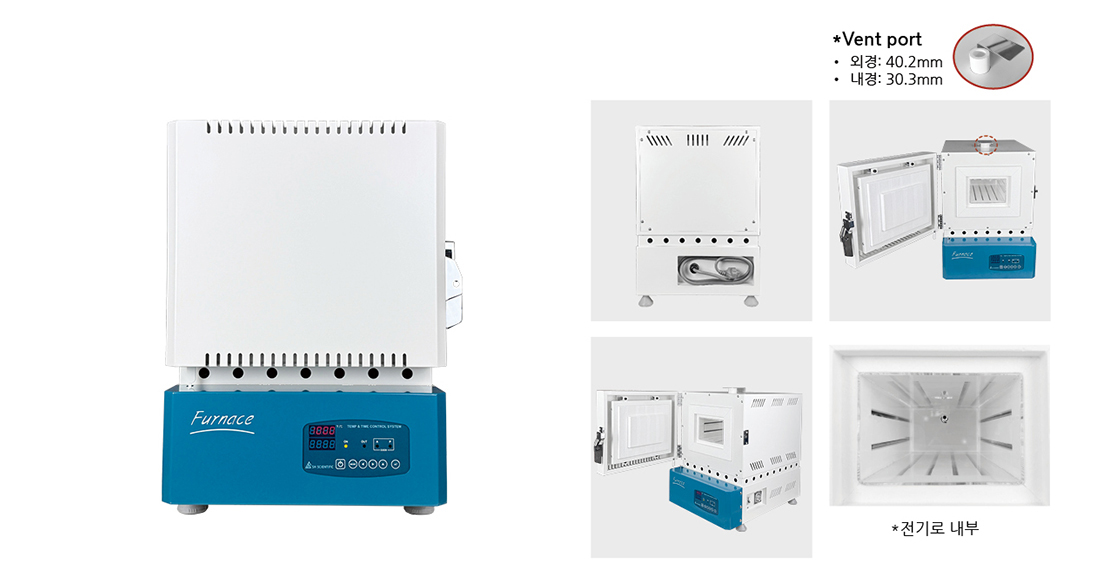

석영챔버 구성 상세

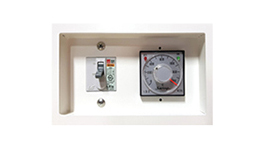

과승온 보호 컨트롤러
기본 원리진공 머플로는 어떤 장비인가요?
사각 챔버를 진공펌프로 비운 뒤 가스를 채워 무산소 분위기를 만드는 박스형 전기로입니다. 진공·진공해제·가스 In/Out 4포트와 과압 안전도어, Kanthal A-1 발열체, SP590 프로그램 컨트롤러를 갖췄습니다. 이 모델은 챔버를 석영으로 커버한 석영챔버형입니다.
석영 챔버일반 진공 머플로(MGV)와 무엇이 다른가요?
챔버 내부와 도어부까지 석영으로 커버되어 있습니다. 내화재가 시료에 직접 노출되지 않아 분진 오염이 없고, 부식성 가스가 열선에 닿지 않아 발열체 수명이 보호됩니다. 사용 후 클리닝도 쉽습니다. 온도·용량·컨트롤러 사양은 MGV와 같습니다.
적용 분야어떤 실험에 특히 유리한가요?
시료 순도가 중요한 실험, 부식성 가스가 발생하는 실험, 여러 종류의 시료를 번갈아 처리해 교차 오염이 문제되는 경우에 유리합니다.
내용적석영챔버 때문에 내용적이 줄어드나요?
석영 두께만큼 유효 내용적이 조금 줄어듭니다. 예를 들어 1.5L 모델은 내부 치수가 115×115×115mm에서 109×109×109mm가 됩니다.
구성진공펌프가 포함되나요?
포함되지 않습니다. 진공펌프·칠러는 별도 구성이며, MFC·BPR·디지털 진공메타와 함께 Full Package로 구성해 드릴 수 있습니다.
가스 제어MFC·BPR을 더하면 무엇이 좋아지나요?
MFC(질량유량계, Alicat)로 가스 유량을 정밀 투입하고 BPR로 내부 과압을 유지해 외부 공기 유입을 막습니다. 진공펌프·디지털 진공메타까지 묶으면 진공→가스 치환→승온을 하나의 스케줄로 운전하는 통합 제어가 됩니다.
안전과압 안전도어는 어떤 역할인가요?
챔버 내부 압력이 비정상적으로 올라가면 도어가 압력을 배출해 사고를 방지하는 안전장치입니다. 가스 분위기·진공 전환이 잦은 공정에서 안전을 확보합니다.
온도실제로 몇 도까지 상시로 쓸 수 있나요?
스펙은 1200℃지만 로 분위기 온도 1050℃ 이하 상시 사용을 권장합니다. 스펙 최고온도를 상시로 쓰면 발열체·내화재가 빠르게 소모됩니다.
