Runze Fluid
2위치 스위칭 밸브

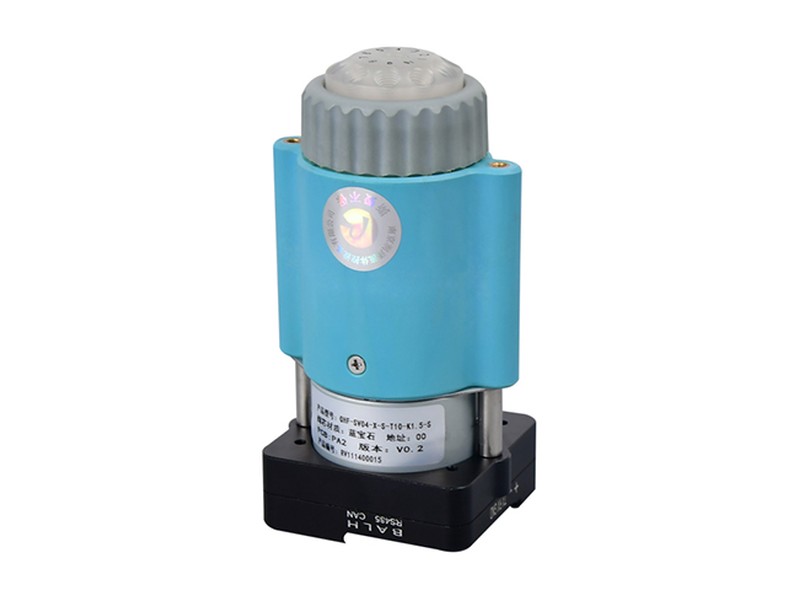

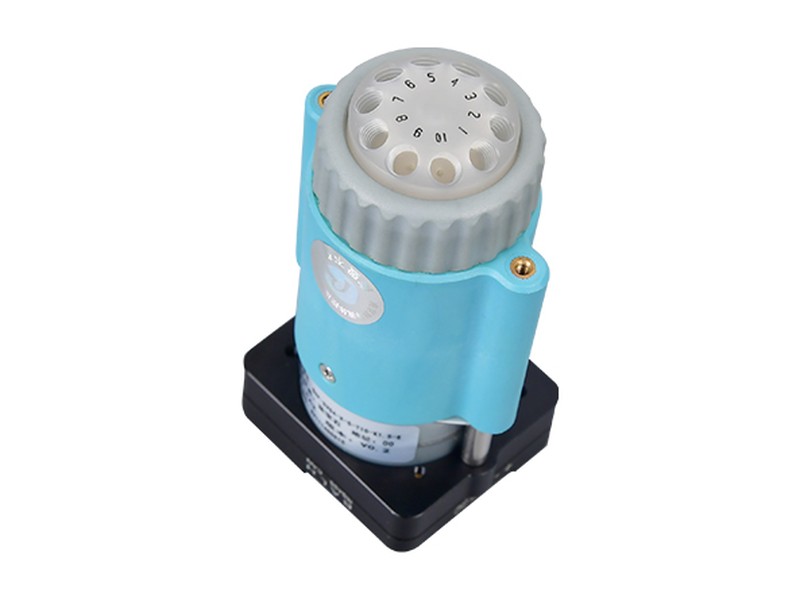

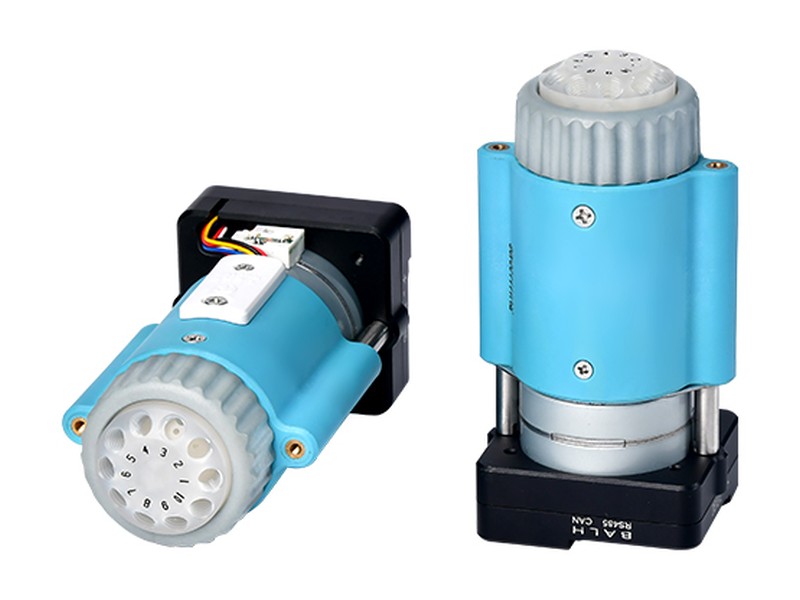

Runze Fluid Two-Position Switching Valve
6 / 8 / 10 포트 · 전환 400 ms 이하 · 데드볼륨 5.4 µL
2위치 스위칭 밸브는 6~10포트 유로를 400 ms 이하로 전환하는 밸브로, 데드볼륨 5.4 µL에 PCTFE·사파이어 습부, RS232·RS485·CAN 통신을 지원합니다.
2위치 스위칭 밸브는 6~10포트 유로를 400 ms 이하로 전환하는 밸브로, 데드볼륨 5.4 µL에 PCTFE·사파이어 습부, RS232·RS485·CAN 통신을 지원합니다.
| 오리피스 (Orifice) | 1.2 mm |
|---|---|
| 습부 재질 (Wetted material) | PCTFE · 사파이어 |

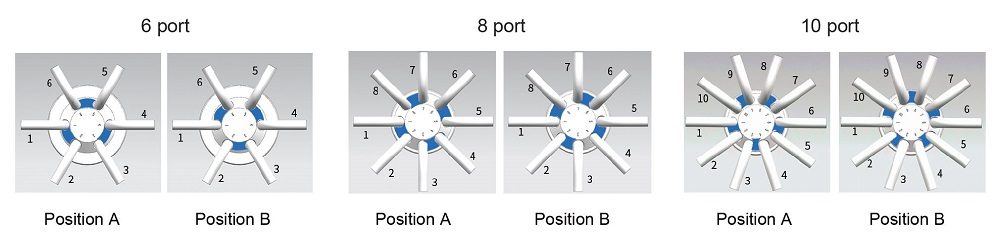

| 포트 구성 (Port configuration) | 6 / 8 / 10 포트 |
| 데드볼륨 (Dead volume) | 5.4 µL |
| 공기 압력 (Air pressure) | 0-0.5 MPa |
| 수압 (Water pressure) | 0-0.6 MPa |
| 원점 검출 (Origin detection) | 전원 인가 시 초기 위치 자동 복귀 · 선택 설정 가능 |
| 액체 온도 (Liquid temperature) | 0-150℃ |
| 연결부 (Connection) | 1/4-28 UNF |
| 교체 부품 (Replaceable parts) | 스테이터 교체 가능 · 씰 로터 교체 불가 |
| 전환 방식 (Transposition) | 임의 위치에서 지정 포트로 이동 |
| 드라이버 (Driver) | 비선택형 (Non-optional) |
| 밸브 구동 시간 (Valve drive) | ≤400 ms |
| 최대 토크 (Max torque) | 1.6 N·m |
| 통신 (Communication) | RS232 · RS485 · CAN |
| 통신 속도 (Baud rate) | RS232/RS485 9600 · 19200 · 38400 · 57600 · 115200 bps CAN 100K · 200K · 500K · 1M bps |
| 주소 · 파라미터 설정 | 통신 인터페이스 |
| 전원 (Power supply) | DC 24V / 1.0A |
| 최대 소비전력 (Max power) | 15 W |
| 동작 온도 (Operating temperature) | 0℃ ~ 50℃ |
| 동작 습도 (Operating humidity) | 상대습도 80% 미만 · 비결로 |

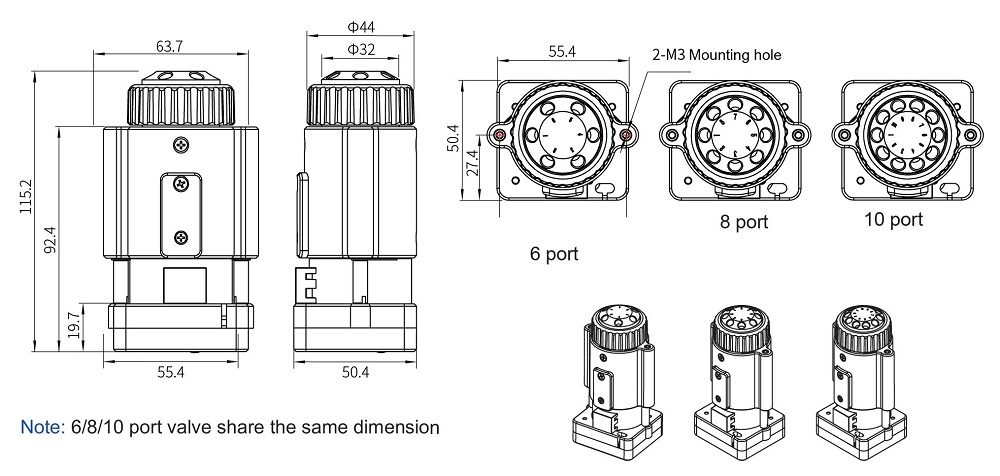

| 치수 (Dimension L×W×H) | 63.7 × 50.4 × 115.2 mm |
| 순중량 (Net weight) | 0.437 kg |
| 드라이버 포트 핀 (Driver port) | + DC24V(+) · − DC24V(−) · TX RS232 Data Input · RX RS232 Data Output · GND · H CANH · L CANL · A RS485A · B RS485B |
자료 출처 — Runze Fluid 제품 페이지
유체 제어: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 셀렉터 밸브 SV-04B · SV-04B 인젝터 밸브 자료 (제조사 PDF)
속도전환 속도가 얼마나 빠른가요?
400 ms 이하입니다. 회전형 셀렉터(4초 이하)보다 훨씬 빠릅니다.
사양데드볼륨은 얼마인가요?
5.4 µL입니다.
선택포트는 몇 개까지 되나요?
6 · 8 · 10 포트이며 오리피스는 1.2 mm입니다.
전원소비전력은 얼마인가요?
DC 24V / 1.0A, 최대 15 W입니다.
배선드라이버 포트 핀 배열은요?
+ 와 − 가 DC24V, TX·RX 가 RS232 데이터 입출력, GND, H·L 이 CANH·CANL, A·B 가 RS485A·RS485B 입니다.
토크최대 토크는 얼마인가요?
1.6 N·m입니다.
