Runze Fluid
셀렉터 밸브 SV-04B
Runze Fluid Selector Valve SV-04B
6 / 8 / 10 포트 · 오리피스 1.2 mm · PCTFE + 사파이어 · RS232 / RS485 / CAN

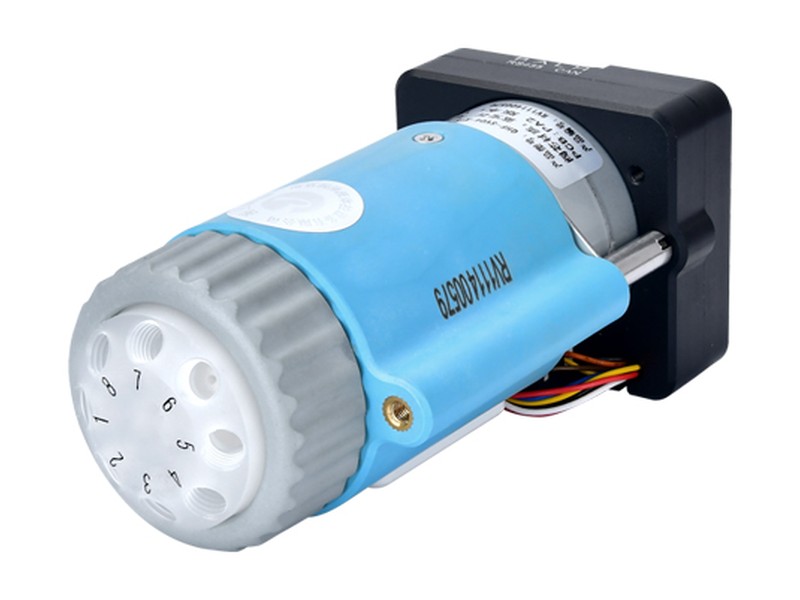

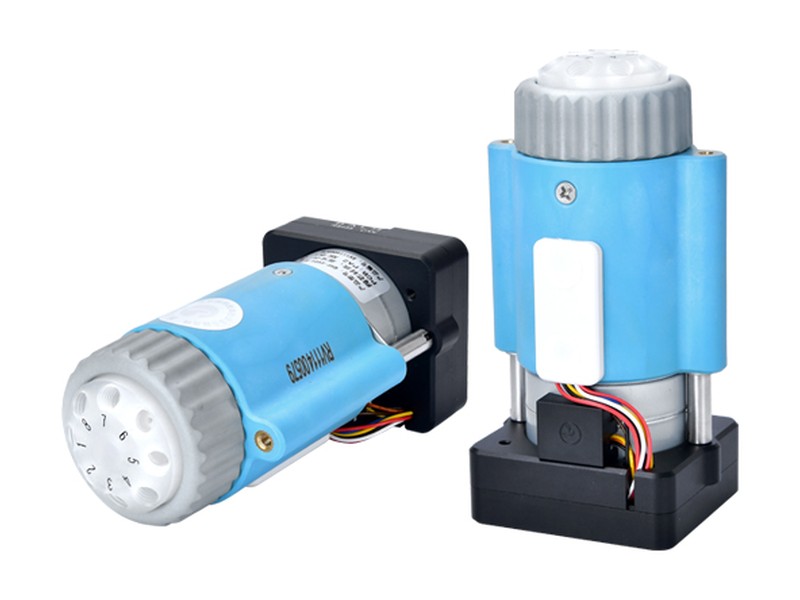

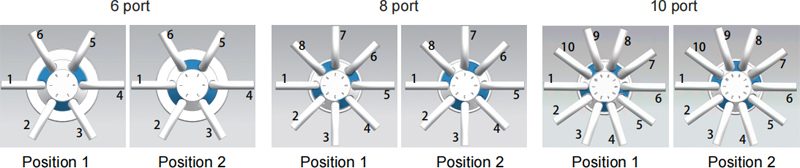

셀렉터 밸브 SV-04B는 두 위치를 왕복 전환하는 6~10포트 저압 인젝터 밸브로, 사파이어 로터·스테이터에 스텝모터 구동, RS232·RS485·CAN 통신을 지원합니다.
셀렉터 밸브 SV-04B는 두 위치를 왕복 전환하는 6~10포트 저압 인젝터 밸브로, 사파이어 로터·스테이터에 스텝모터 구동, RS232·RS485·CAN 통신을 지원합니다.
| 오리피스 (Orifice) | 1.2 mm |
|---|---|
| 습부 재질 (Wetted material) | PCTFE · 사파이어 로터/스테이터 |
| 압력 정격 (Pressure rating) | 0-0.5 MPa (공기 air) / 0-0.6 MPa (물 water) |
| 원점 검출 (Origin detection) | 전원 인가 시 초기 위치 자동 복귀 · 기능 on/off 가능 |
| 액체 온도 (Liquid temperature) | 0-150℃ |
| 연결부 (Connection) | 1/4-28 UNF |
| 교체 부품 (Replaceable parts) | 스테이터 교체 가능 · 씰 로터 교체 불가 |
| 전환 방식 (Transposition) | 임의 위치에서 지정 포트로 이동 |
| 드라이버 (Driver) | 비선택형 (Non-optional) |
| 밸브 구동 시간 (Valve drive) | ≤4 s / 회전 |
| 통신 속도 (Baud rate) | RS232/RS485 9600 · 19200 · 38400 · 57600 · 115200 bps CAN 100K · 200K · 500K · 1M bps |
| 주소 · 파라미터 설정 | 통신으로 설정 |
| 전원 (Power supply) | DC 24V / 1A |
| 최대 소비전력 (Max power) | 24 W |
| 동작 온도 (Operating temperature) | 0℃ ~ +50℃ |
| 동작 습도 (Operating humidity) | 상대습도 80% 미만 · 비결로 |

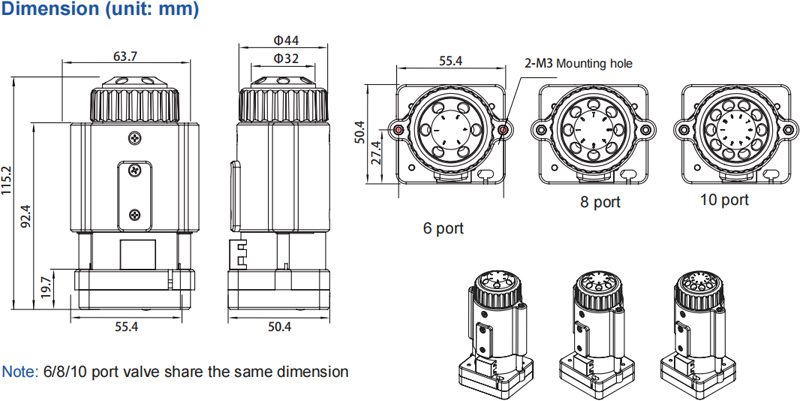

| 치수 (Dimension L×W×H) | 63.7 × 50.4 × 115.2 mm |
| 순중량 (Net weight) | 0.437 kg |

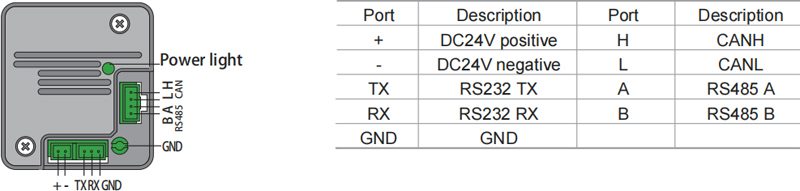

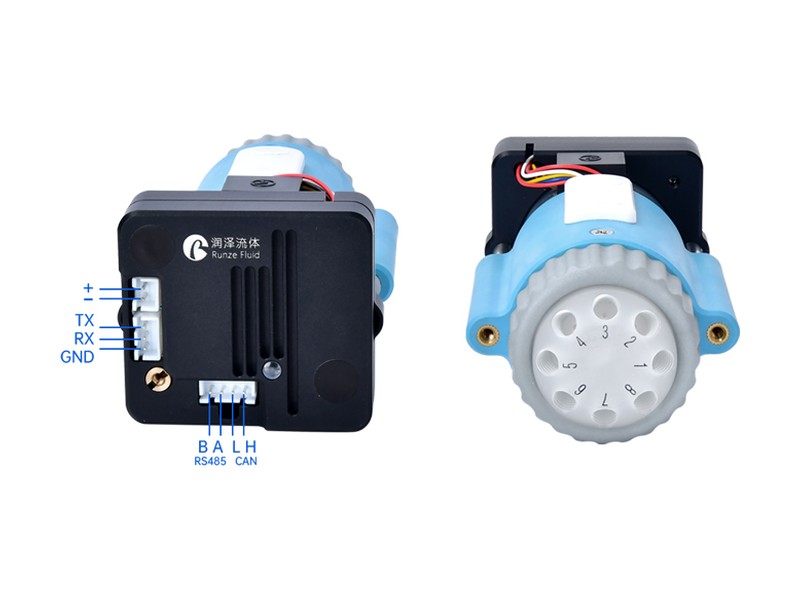

| 드라이버 포트 핀 (Driver port) | + DC24V(+) · − DC24V(−) · TX RS232 Data Input · RX RS232 Data Output · GND · H CANH · L CANL · A RS485A · B RS485B |
| 항목 | 6 포트 | 8 포트 | 10 포트 |
|---|---|---|---|
| 포트간 체적 (Port-to-Port) | 28.121 µl | 28.67 µl | 28.129 µl |
| 데드볼륨 (Dead volume) | 5.207 µl | 5.756 µl | 5.215 µl |
치수는 6/8/10 포트가 모두 같습니다.

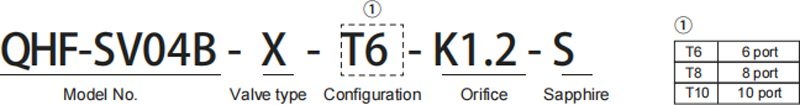

주문 코드는 QHF-SV04B - X - T□ - K1.2 - S 입니다. T 는 포트 수(T6 6포트 · T8 8포트 · T10 10포트), K1.2 는 오리피스 1.2 mm, 끝의 S 는 사파이어(Sapphire)입니다.
자료 출처 — Runze Fluid 제품 페이지
유체 제어: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 셀렉터 밸브 SV-07 · SV-04B 매뉴얼 V1.2 (제조사 PDF)
선택SV-04B는 몇 포트까지 나오나요?
6 · 8 · 10 포트이며 오리피스는 세 구성 모두 1.2 mm입니다.
사양사용 압력은 어떻게 되나요?
공기 0-0.5 MPa, 물 0-0.6 MPa입니다. 더 높은 압력이 필요하면 0-1.6 MPa(물)인 SV-07 계열을 검토하십시오.
재질습부 재질은 무엇인가요?
밸브헤드는 PCTFE, 로터와 스테이터는 사파이어입니다. 습부에 금속이 없습니다.
제어어떤 통신을 지원하나요?
RS232 · RS485 · CAN입니다. RS232/RS485는 9600~115200 bps, CAN은 100 Kbps~1 Mbps입니다.
속도전환 속도는 얼마나 되나요?
1회전 기준 4초 이하입니다.
주문모델 코드는 어떻게 적나요?
QHF-SV04B-X-T□-K1.2-S 형식입니다. 8포트면 QHF-SV04B-X-T8-K1.2-S 입니다.
부속튜브 피팅도 같이 오나요?
저압 인젝터는 튜브 외경 1.6 · 2.0 · 2.5 · 3.0 · 3.175 · 3.2 mm 용 피팅과 함께 공급합니다.
