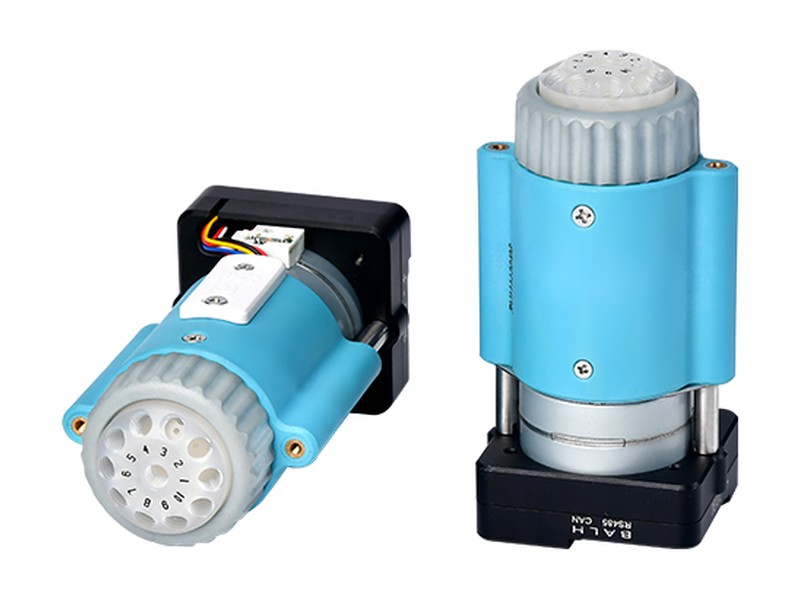

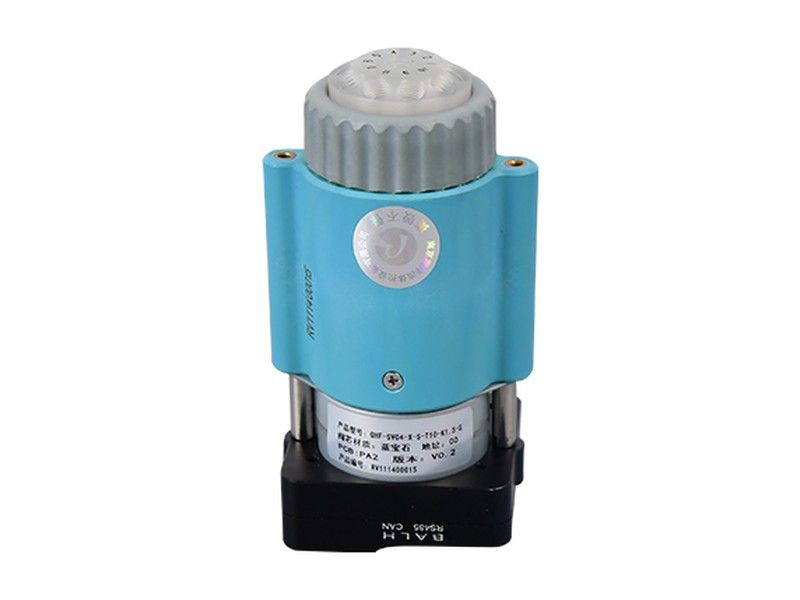

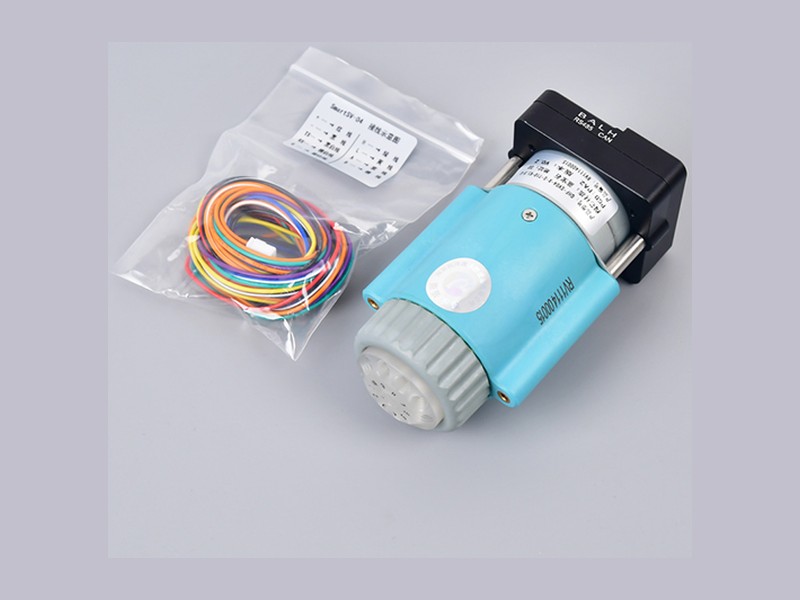

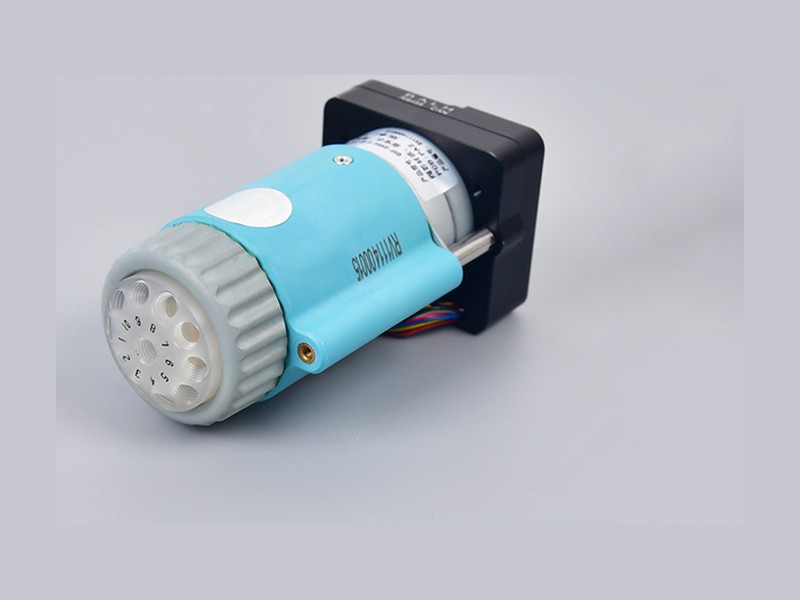

멀티포트 셀렉터 밸브 SV-04
Runze Fluid Multiport Selector Valve SV-04
6 / 8 / 10 포트 · 오리피스 1.2 mm · PCTFE + 사파이어 · DC24V/1A
멀티포트 셀렉터 밸브 SV-04는 중앙 공통 포트를 지정 포트에 연결하는 6~10포트 셀렉터로, PCTFE 밸브헤드와 사파이어 스풀로 비금속 유로를 구성합니다.
멀티포트 셀렉터 밸브 SV-04는 중앙 공통 포트를 지정 포트에 연결하는 6~10포트 셀렉터로, PCTFE 밸브헤드와 사파이어 스풀로 비금속 유로를 구성합니다.
| 오리피스 (Orifice) | 1.2 mm |
|---|---|
| 습부 재질 (Wetted material) | PCTFE · 사파이어 로터/스테이터 |
| 압력 정격 (Pressure rating) | 0-0.5 MPa (공기 air) / 0-0.6 MPa (물 water) |
| 원점 검출 (Origin detection) | 전원 인가 시 초기 위치 자동 복귀 · 기능 on/off 가능 |
| 액체 온도 (Liquid temperature) | 0-150℃ |
| 연결부 (Connection) | 1/4-28 UNF |
| 교체 부품 (Replaceable parts) | 스테이터 교체 가능 · 씰 로터 교체 불가 |
| 전환 방식 (Transposition) | 임의 위치에서 지정 포트로 이동 |
| 드라이버 (Driver) | 비선택형 (Non-optional) |
| 밸브 구동 시간 (Valve drive) | ≤4 s / 회전 |
| 통신 속도 (Baud rate) | RS232/RS485 9600 · 19200 · 38400 · 57600 · 115200 bps CAN 100K · 200K · 500K · 1M bps |
| 주소 · 파라미터 설정 | 통신으로 설정 |
| 전원 (Power supply) | DC 24V / 1A |
| 최대 소비전력 (Max power) | 22 W |
| 동작 온도 (Operating temperature) | 0℃ ~ +50℃ |
| 동작 습도 (Operating humidity) | 상대습도 80% 미만 · 비결로 |

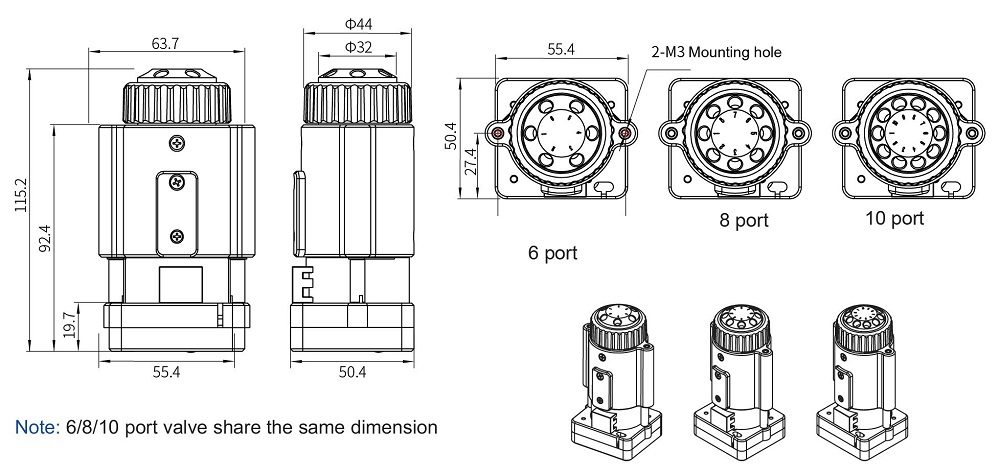

| 치수 (Dimension L×W×H) | 63.7 × 50.4 × 115.2 mm |
| 순중량 (Net weight) | 0.437 kg |
| 드라이버 포트 핀 (Driver port) | + DC24V(+) · − DC24V(−) · TX RS232 Data Input · RX RS232 Data Output · GND · H CANH · L CANL · A RS485A · B RS485B |
| 항목 | 6 포트 | 8 포트 | 10 포트 |
|---|---|---|---|
| 포트간 체적 (Port-to-Port) | 28.121 µl | 28.67 µl | 28.129 µl |
| 데드볼륨 (Dead volume) | 5.207 µl | 5.756 µl | 5.215 µl |
치수는 6/8/10 포트가 모두 같습니다.

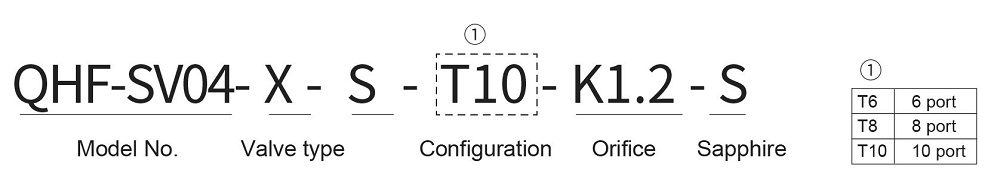

주문 코드는 QHF-SV04 - X - S - T□ - K1.2 - S 입니다. T 는 포트 수(T6 · T8 · T10), K1.2 는 오리피스 1.2 mm, 끝의 S 는 사파이어입니다.
자료 출처 — Runze Fluid 제품 페이지
유체 제어: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 셀렉터 밸브 SV-04B · SV-04 셀렉터 밸브 자료 (제조사 PDF)

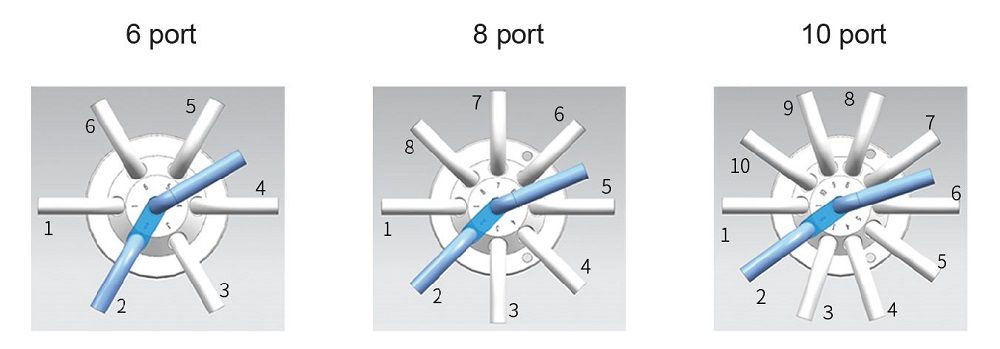

동작공통 포트는 어디인가요?
중앙 포트가 공통 포트이며, 프로그램 제어로 지정한 포트에 연결됩니다.
동작리셋하면 어느 위치로 가나요?
반시계 방향으로 리셋되며 이 방향은 바꿀 수 없습니다. 리셋 상태에서 로터는 1번 포트와 최대 포트 사이에 머물고 공통 포트는 어느 포트와도 연결되지 않습니다.
선택SV-04와 SV-04B는 어떻게 다른가요?
SV-04는 지정 포트로 이동하는 셀렉터, SV-04B는 두 위치를 왕복 전환하는 인젝터입니다. 소비전력도 22 W와 24 W로 다릅니다.
사양사용 압력은 어떻게 되나요?
공기 0-0.5 MPa, 물 0-0.6 MPa입니다.
재질습부 재질은 무엇인가요?
PCTFE 밸브헤드에 사파이어 로터·스테이터입니다. 금속이 유체에 닿지 않습니다.
속도전환에 걸리는 시간은?
1회전 기준 4초 이하입니다.
