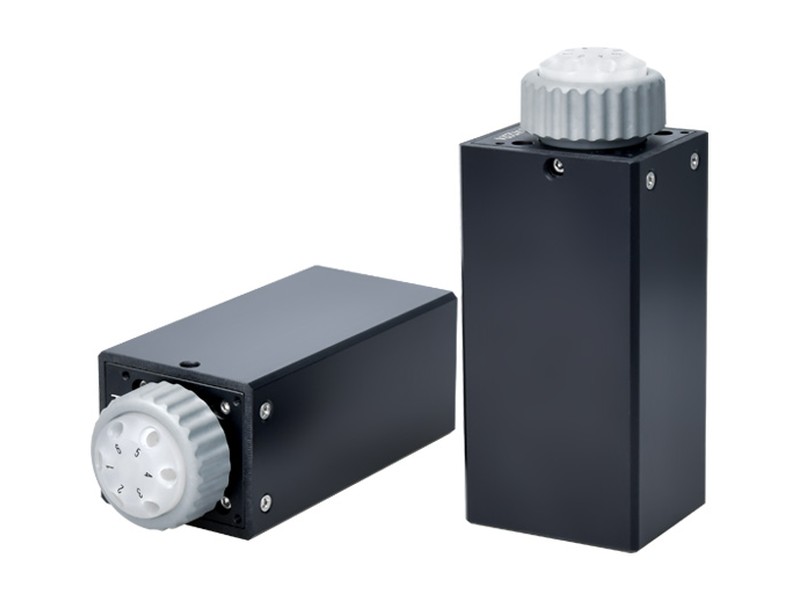

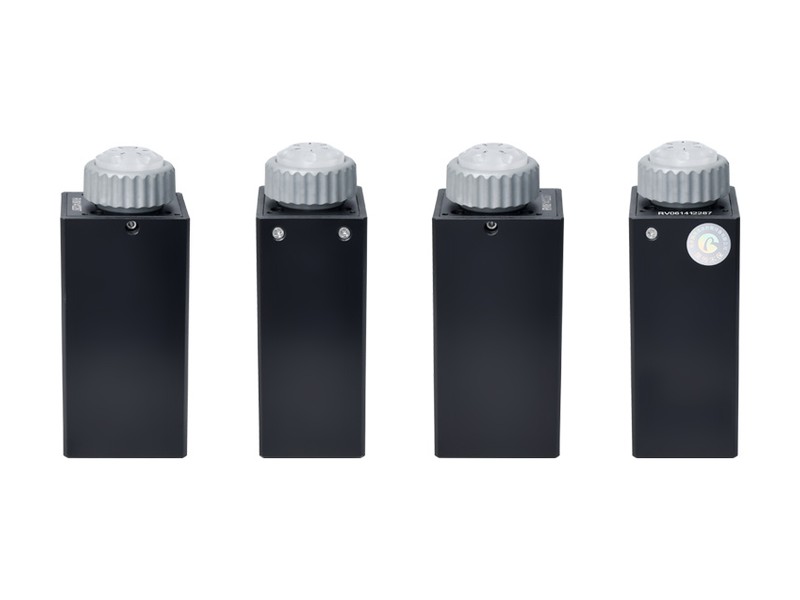

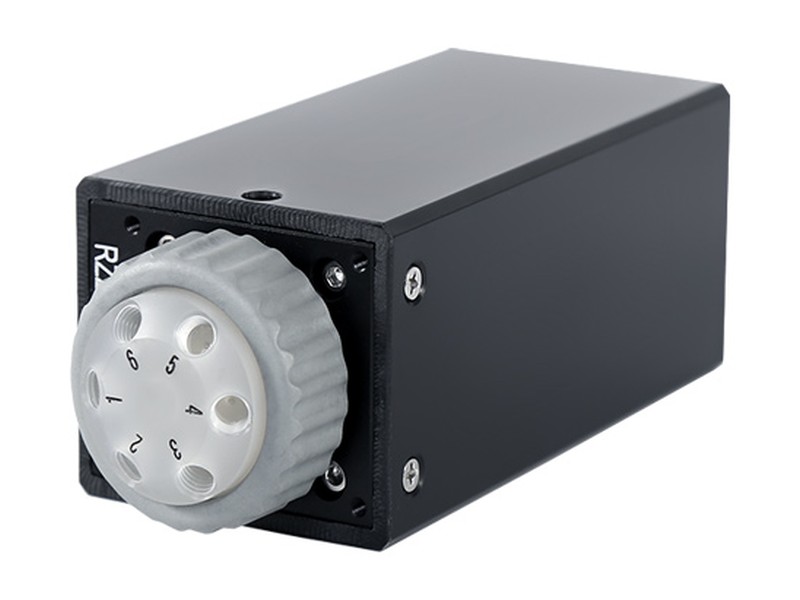

인젝터 밸브 SV-07B
Runze Fluid Injector Valve SV-07B
6 / 8 / 10 포트 · 오리피스 1.2 mm · UPE + 사파이어 · 0-1.6 MPa(물)
인젝터 밸브 SV-07B는 두 위치를 왕복 전환해 다양한 유로 조합을 만드는 6~10포트 밸브로, 사파이어 로터·스테이터에 RS232·RS485·CAN 통신을 지원합니다.
인젝터 밸브 SV-07B는 두 위치를 왕복 전환해 다양한 유로 조합을 만드는 6~10포트 밸브로, 사파이어 로터·스테이터에 RS232·RS485·CAN 통신을 지원합니다.
| 오리피스 (Orifice) | 1.2 mm |
|---|---|
| 습부 재질 (Wetted material) | UPE · 사파이어 로터/스테이터 |
| 압력 정격 (Pressure rating) | 0-1 MPa (공기 air) / 0-1.6 MPa (물 water) |
| 원점 검출 (Origin detection) | 전원 인가 시 초기 위치 자동 복귀 · 기능 on/off 가능 |
| 액체 온도 (Liquid temperature) | 0-150℃ |
| 연결부 (Connection) | 1/4-28 UNF |
| 교체 부품 (Replaceable parts) | 스테이터 교체 가능 · 씰 로터 교체 불가 |
| 전환 방식 (Transposition) | 임의 위치에서 지정 포트로 이동 |
| 드라이버 (Driver) | 비선택형 (Non-optional) |
| 통신 속도 (Baud rate) | RS232/RS485 9600 · 19200 · 38400 · 57600 · 115200 bps CAN 100K · 200K · 500K · 1M bps |
| 주소 · 파라미터 설정 | 통신으로 설정 |
| 전원 (Power supply) | DC 24V / 3A |
| 최대 소비전력 (Max power) | 60 W |
| 동작 온도 (Operating temperature) | -10℃ ~ +50℃ |
| 동작 습도 (Operating humidity) | 상대습도 80% 미만 · 비결로 |

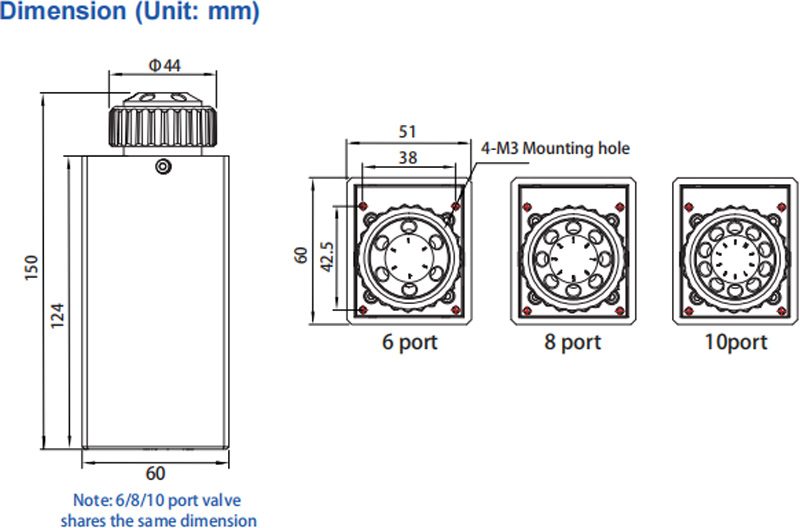

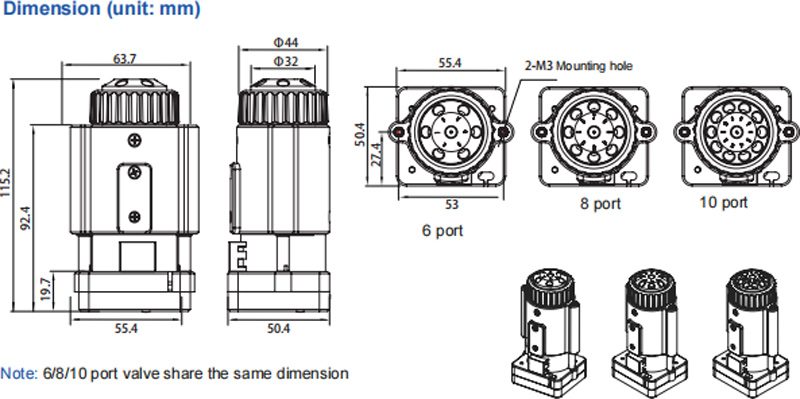

| 치수 (Dimension L×W×H) | 60 × 51 × 150 mm |
| 순중량 (Net weight) | 0.73 kg |

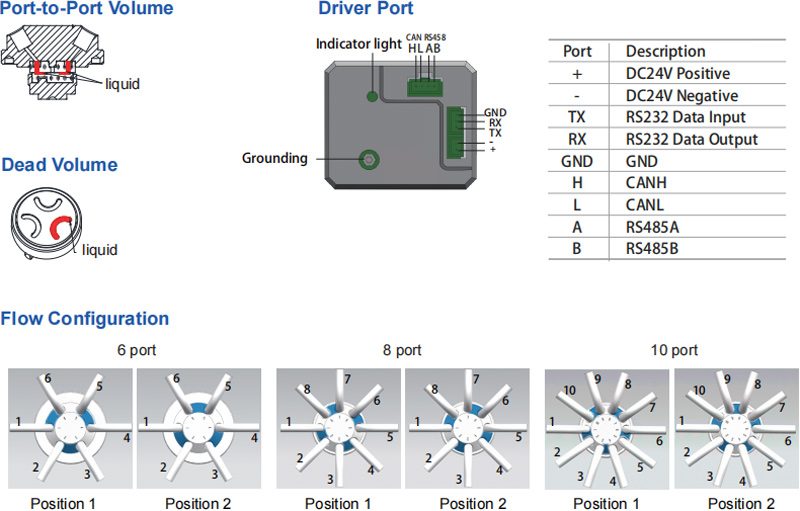

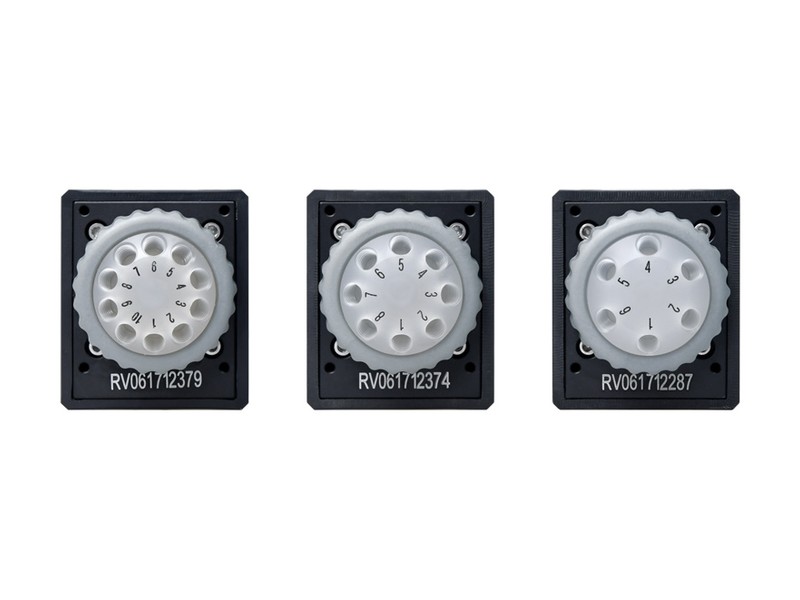

| 드라이버 포트 핀 (Driver port) | + DC24V(+) · − DC24V(−) · TX RS232 Data Input · RX RS232 Data Output · GND · H CANH · L CANL · A RS485A · B RS485B |
| 항목 | 6 포트 | 8 포트 | 10 포트 |
|---|---|---|---|
| 포트간 체적 (Port-to-Port) | 28.121 µl | 28.67 µl | 28.129 µl |
| 데드볼륨 (Dead volume) | 5.207 µl | 5.756 µl | 5.215 µl |
| 밸브 구동 시간 (Valve drive) | ≤2 s / 회전 | ≤2 s / 회전 | ≤3.3 s / 회전 |

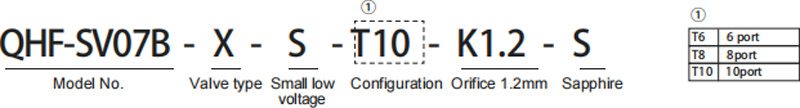

주문 코드는 QHF-SV07B - X - S - T□ - K1.2 - S 입니다. X 는 밸브 타입, S 는 저전압(Small low voltage), T 는 포트 수, K1.2 는 오리피스 1.2 mm, 끝의 S 는 사파이어입니다.
