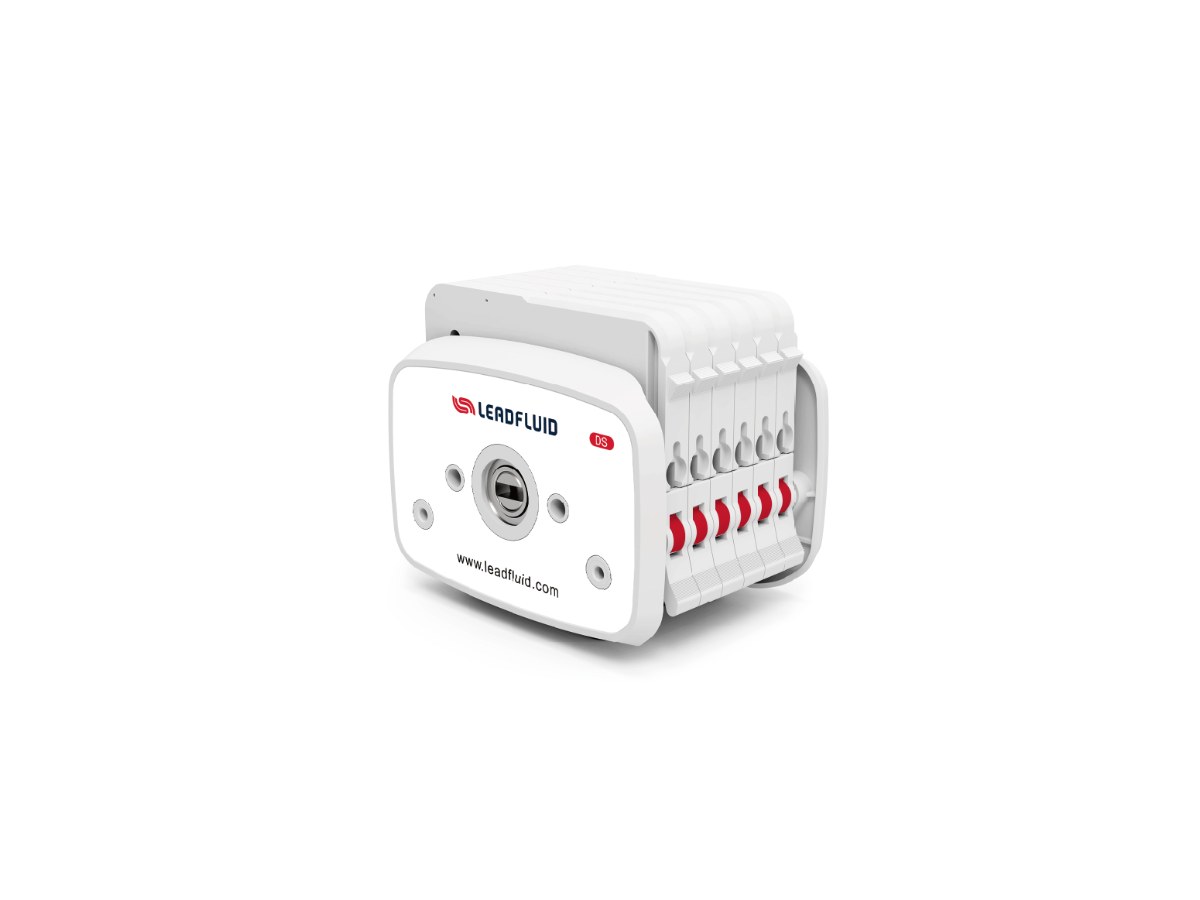

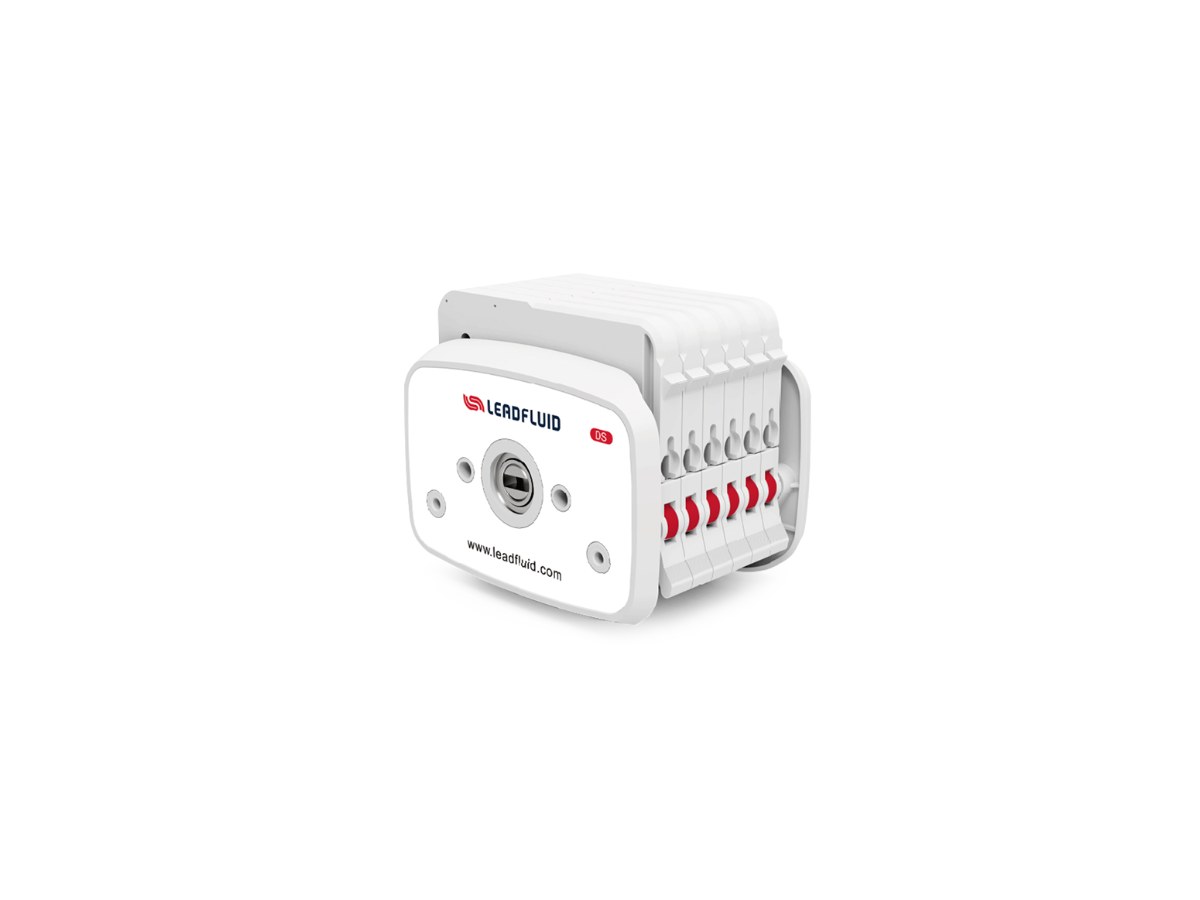

DS는 카드 하나가 한 채널이 되는 다채널 펌프헤드로, 1~48채널 이상을 동시에 이송하며 채널 간 유량 일관성이 높습니다.
카드와 스냅 체결 구조를 써서 카드 장착·분리가 쉽고, 결합이 안정적이라 튜브 압력과 유량이 안정됩니다. 채널 사이의 압력·유량 일관성도 함께 올라갑니다.
| 롤러 재질(Roller material) | 스테인리스 304 / 스테인리스 316 |
|---|---|
| 카드 재질(Cartridge material) | POM / PVDF |
| 채널 수(Channels) | 1 ~ 48채널 이상 |
| 롤러 수(Rollers) | 6 또는 10 (선택) |
| 적용 튜브(Tube size) (PHARMED) | 벽두께 0.8~0.9 mm — 0.25×0.9 · 0.76×0.85 · 1.3×0.85 · 1.52×0.85 · 1.85×0.85 · 2.79×0.84 |
| 적용 튜브(Tube size) (실리콘) | 벽두께 1 mm — 0.5×1 · 1×1 · 2×1 · 2.4×1 · 3×1 |
| 적용 튜브 재질(Tube material) | Silicone · PHARMED · PVC · Viton |

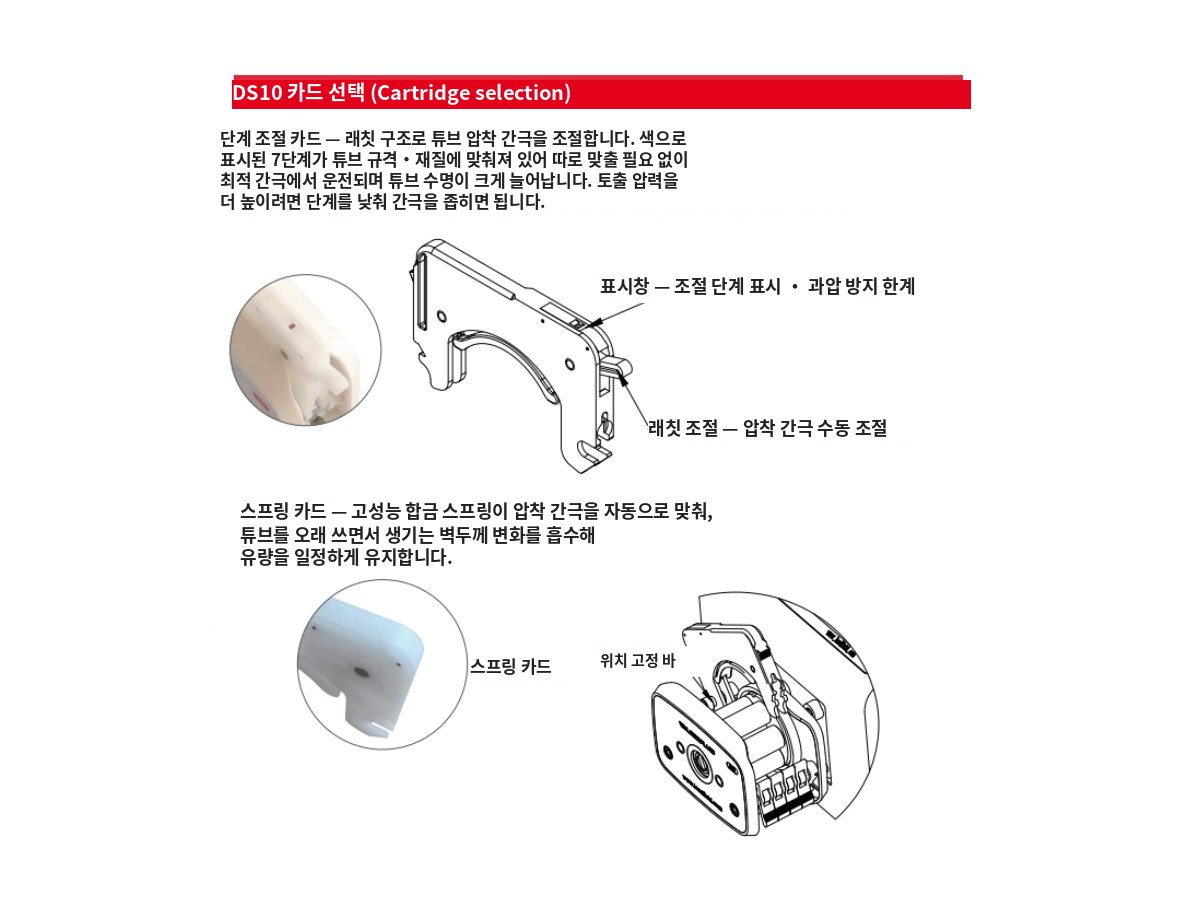

| 압착 방식(Occlusion) | 래칫 단계 조절식 / 자동 스프링식 |
제조사 원문 사양을 그대로 옮긴 값입니다.
| 튜브 재질(Tube material) | 10 rpm (6롤러) | 60 rpm (6롤러) | 10 rpm (10롤러) | 60 rpm (10롤러) |
|---|---|---|---|---|
| PHARMED BPT | 30,000 h | 5,000 h | 18,000 h | 3,000 h |
| Viton | 4,500 h | 750 h | 2,700 h | 450 h |
| PVC | 1,050 h | 175 h | 630 h | 105 h |
| Silicone | 2,160 h | 360 h | 1,296 h | 216 h |
제조사 실험실에서 상온·상압, 정제수 이송 조건으로 측정한 값이며 참고용입니다. 실제 수명은 압력·온도·유체 특성·튜브 로트·벽두께에 따라 달라집니다. 수명을 길게 하려면 굵은 튜브와 낮은 회전수를, 유량을 크게 하려면 굵은 튜브와 높은 회전수를 쓰십시오. 정밀도를 높이려면 가는 튜브와 중·고 회전수를, 흡입 양정·배압을 높이려면 가늘고 벽이 두꺼운 튜브와 낮은 회전수를 쓰십시오.

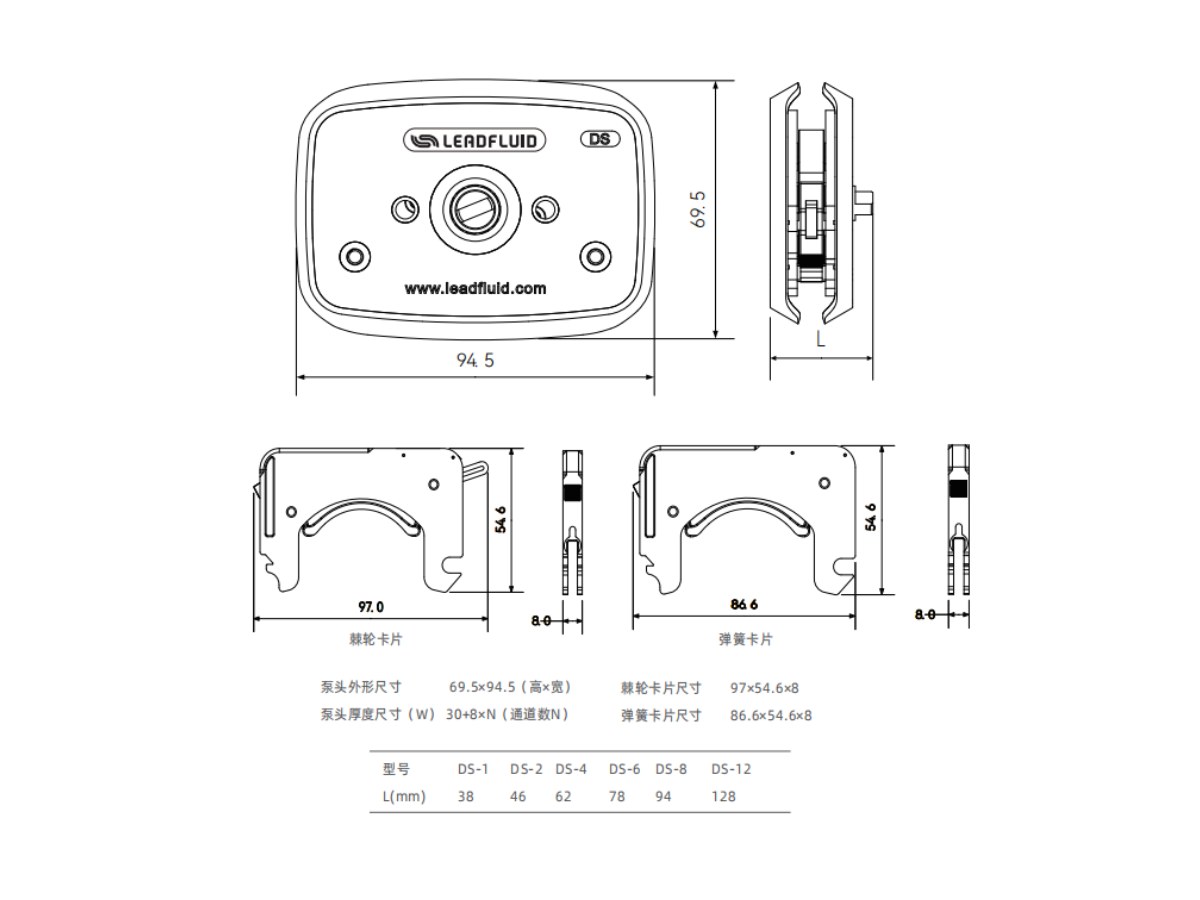

제조사 원문 도판입니다. 캡션은 실험셋업연구소가 한글로 옮긴 것이며, 도판 안의 수치·표기는 제조사 원문 그대로입니다.
자료 출처 — https://www.leadfluid.com.cn/products/594.shtml
튜브DS 카드형 다채널 펌프헤드에는 어떤 튜브를 쓰나요?
제조사 사양 기준 벽두께 0.8~0.9 mm — 0.25×0.9 · 0.76×0.85 · 1.3×0.85 · 1.52×0.85 · 1.85×0.85 · 2.79×0.84 입니다. 재질(실리콘·PHARMED·Norprene 등)은 이송할 유체에 맞춰 고르시면 됩니다.
호환DS 카드형 다채널 펌프헤드를 지금 쓰는 펌프 본체에 달 수 있나요?
본체의 구동축 규격과 설치 치수가 맞아야 합니다. 쓰시는 펌프 모델을 알려주시면 장착 가능 여부를 확인해 드립니다.
가격DS 카드형 다채널 펌프헤드 가격은 얼마인가요?
구성과 수량에 따라 달라집니다. 오른쪽 주문정보의 견적문의 버튼으로 남겨 주시면 실험셋업연구소에서 회신드립니다.
A/S펌프헤드도 국내에서 수리되나요?
실험셋업연구소는 실험기기 수리 전문업체 emergent co.의 온라인 유통사로, 리드플루이드 제품을 국내에서 직접 수리·기술지원합니다. 해외 반송이 필요 없습니다.
