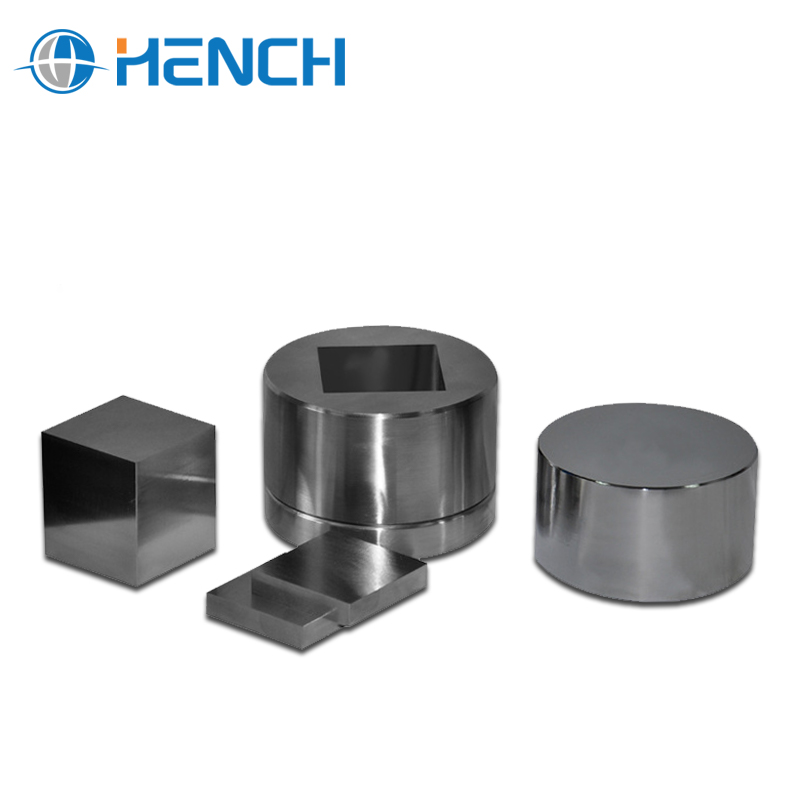

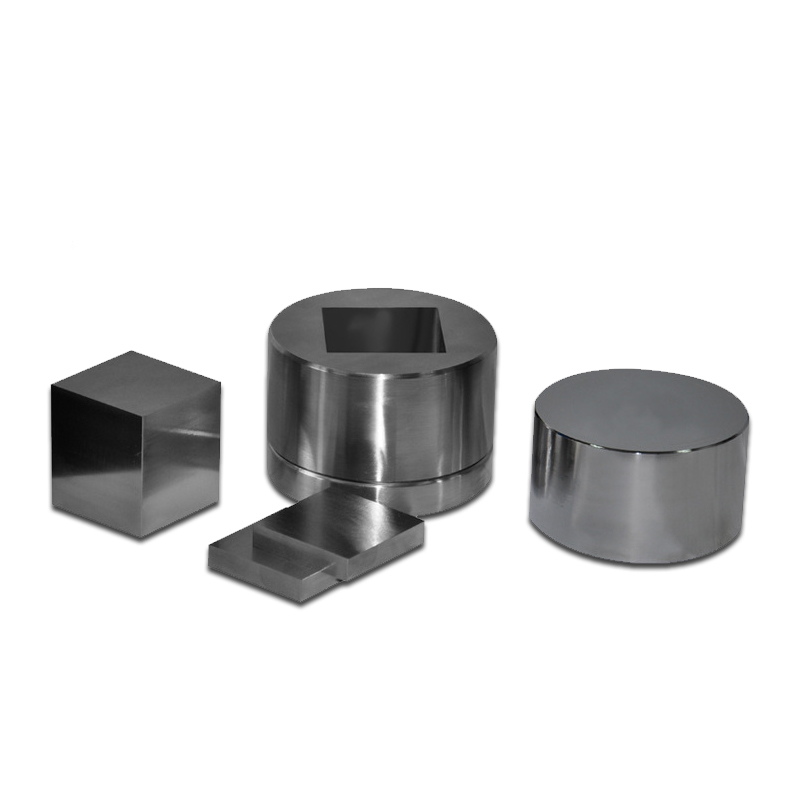

정사각 단면 시료를 만드는 성형 다이입니다. 굽힘·인장 시험편처럼 각진 형상이 필요할 때 씁니다.
성형 규격 50×50 · 60×60 · 70×70 · 재질 합금공구강 Cr12MoV · 경도 HRC68-HRC62 · 캐비티 깊이 55 · 60 · 65 mm · 외형 Φ98×150 mm · Φ118×180 mm · Φ138×180 mm · 무게 7.3 kg · 11.4 kg · 20 kg

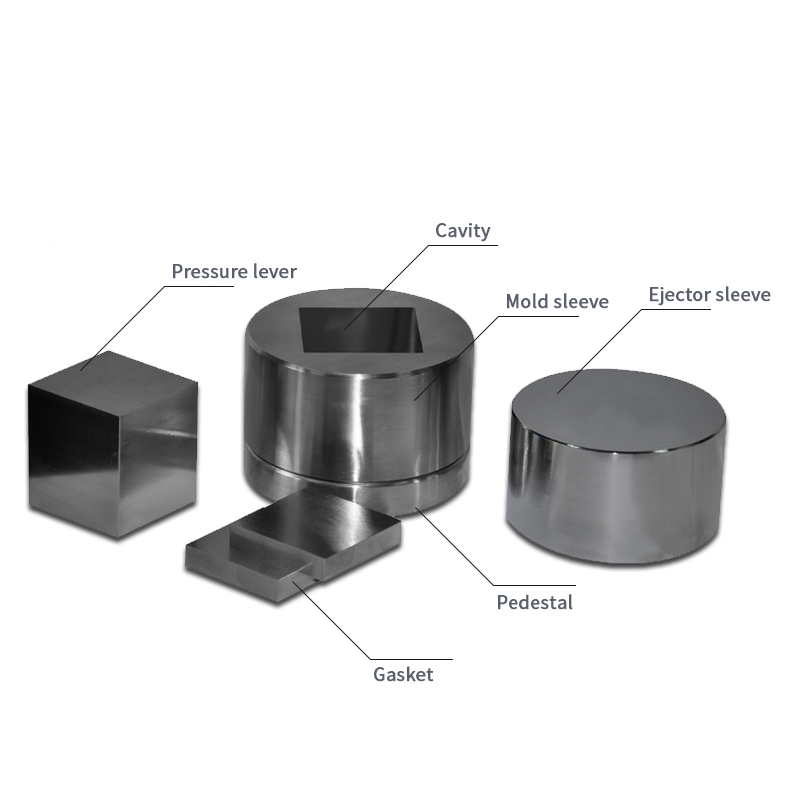

구매 구성
| 모델 | HMF |
|---|---|
| 성형 규격 | 50×50 · 60×60 · 70×70 |
| 재질 | 합금공구강 Cr12MoV |
| 인덴터 경도 | HRC68-HRC62 |
| 캐비티 깊이 | 55 · 60 · 65 mm |
| 외형 | Φ98×150 mm · Φ118×180 mm · Φ138×180 mm |
| 무게 | 7.3 kg · 11.4 kg · 20 kg |
구성별 견적(문의)입니다. 구성·수량·다이 규격을 알려주시면 함께 잡아 견적해 드립니다.
가격은 구성별 견적(문의)입니다. 제조사가 정가를 공개하지 않는 품목이라 구성·수량을 확인한 뒤 안내드립니다. 부가세 별도, 해외 발주 제품으로 해외배송비가 주문당 1회 더해집니다.
⚠ 안전 — 규격별 허용 하중이 다릅니다
소구경 다이에 프레스 최대 하중을 그대로 가하면 시료면 압력이 수 GPa에 달해 인덴터·캐비티가 손상될 수 있습니다. 매 사용 후 잔류 분말을 청소하십시오.
계열HMF는 어떤 다이인가요?
원형이 아닌 정사각 단면을 만듭니다. 기계 물성 시험편, 사각 홀더용 시료처럼 형상이 정해진 경우에 씁니다.
규격성형 규격이 어떻게 되나요?
50×50 · 60×60 · 70×70입니다. 캐비티 깊이 55 · 60 · 65 mm, 외형 Φ98×150 mm · Φ118×180 mm · Φ138×180 mm, 무게 7.3 kg · 11.4 kg · 20 kg.
프레스 호환몇 톤짜리 프레스가 필요한가요?
성형압 700 MPa 기준으로 최대 규격 70 mm에 약 274.7 T가 필요합니다. YP-15(15 T)로는 부족하므로 상위 톤수 프레스가 필요하거나, XRD용 저압 성형 전제로 쓰셔야 합니다.
재질·경도경도가 왜 중요한가요?
KBr 펠릿 성형압은 통상 0.7 GPa 이상입니다. 이 다이는 경도 HRC68-HRC62라 그 압력대에서 인덴터가 영구변형되지 않습니다. Hench 다이는 밴드·계열마다 재질이 다르니 사양표를 확인하십시오.
용도 구분IR과 XRD 어느 쪽에 쓰나요?
둘 다 대응합니다. IR은 투광이 목적이라 고압·유지가 필요하고, XRD는 표면 평탄도가 목적이라 저압으로 충분합니다.
관리청소와 보관은?
KBr은 흡습성이 강해 잔류 분말이 부식·고착의 원인이 됩니다. 사용 후 무수 알코올로 닦고 완전히 건조한 뒤 건조 보관하십시오.
구성프레스가 포함되나요?
포함되지 않습니다. 다이는 단품이며 프레스는 YP 시리즈에서 별도로 고르십시오.
가격가격이 왜 문의인가요?
제조사가 정가를 공개하지 않는 품목이라 구성·수량을 확인한 뒤 안내드립니다. 부가세 별도이며 해외 발주라 해외배송비가 주문당 1회 더해집니다.
