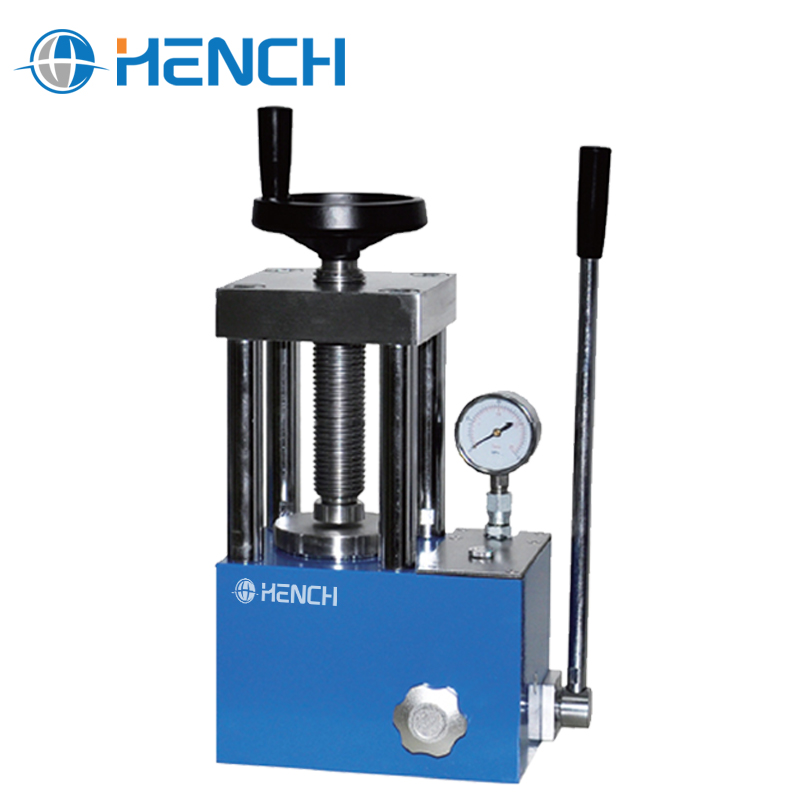

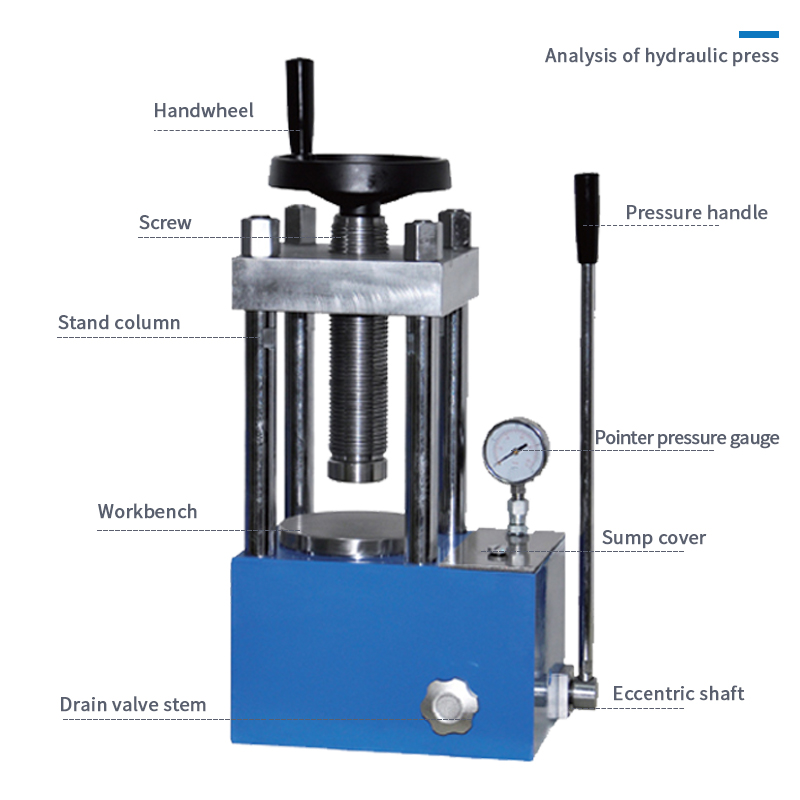

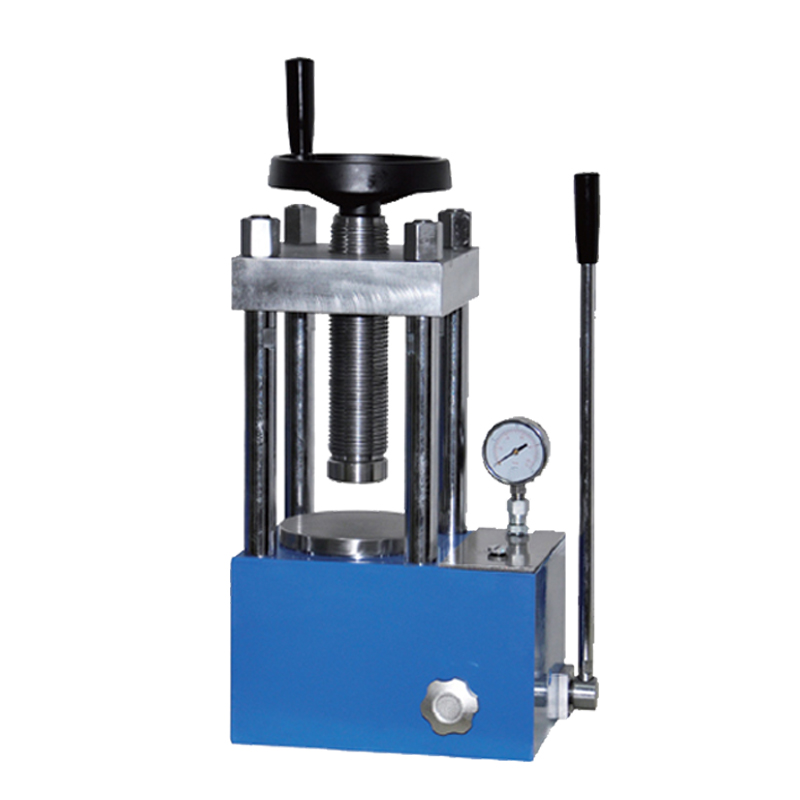

분말 시료를 IR·XRD로 측정할 수 있는 펠릿으로 눌러 만드는 수동 유압 프레스입니다. 컬럼 4본 구조. 하중 편심에 강해 대구경·비대칭 다이, 버튼셀 몰드처럼 편하중이 생기기 쉬운 작업에 유리합니다.
최대하중 15 T · 실린더 Φ80 mm · 1 MPa = 0.5 T · 스트로크 30 mm · 안정도 ≤1 MPa / 10 min · 유효공간 80×80×150 mm · 무게 42.5 kg · 다이 별매
구매 구성
| 구동 방식 | 수동 유압 (레버 펌핑) · 전원 불필요 |
|---|---|
| 최대하중 | 15 T |
| 실린더 | Φ80 mm |
| 압력 환산 | 1 MPa = 0.5 T |
| 피스톤 스트로크 | 30 mm |
| 압력 안정도 | ≤1 MPa / 10 min |
| 압반(테이블) | Φ90 mm |
| 컬럼 | 4 본 |
| 유효공간 | 80×80×150 mm |
| 외형(W×D×H) | 250×180×425 mm |
| 무게 | 42.5 kg |
| 유압유 | No.68 내마모 유압유 |
| 대응 몰드 | 원형 · 사각 · 이형 · 버튼셀 배터리 (다이 별매) |
구성별 견적(문의)입니다. 본체 단품 / 본체 + 다이 세트 / 버튼셀 몰드 포함 등 구성에 따라 달라집니다. 필요하신 다이 직경과 시료 종류를 알려주시면 필요 톤수를 계산해 함께 견적해 드립니다.
다이(몰드)는 별매입니다. 본체만으로는 시료를 성형할 수 없습니다. 원통형 다이 HMY 밴드에서 목표 직경을 고르십시오.
⚠ 안전 — 다이 허용 하중을 넘기지 마십시오
이 모델의 최대하중 15 T를 Φ13 mm 다이에 전량 가하면 시료면 압력이 약 1108 MPa에 달합니다. 압력 해제는 릴리즈 밸브를 천천히 열어 단계적으로 진행하고, 성형 중에는 다이 정면에 서지 마십시오. 압반과 다이 하면이 평행하지 않으면 편하중으로 다이가 파손될 수 있습니다.
톤수 선택YP-15R로 만들 수 있는 펠릿 직경은 어디까지인가요?
IR용 KBr 펠릿의 통상 성형압 700 MPa를 기준으로 하면, 최대하중 15 T로 낼 수 있는 시료 지름은 약 Φ16.4 mm까지입니다. 표준인 Φ13 mm(단면적 132.7 mm²)에는 700 × 132.7 = 약 92.9 kN ≒ 9.5 T가 필요하므로, 이 모델로 여유 있게 가능합니다.
압력 환산게이지의 MPa를 톤으로 어떻게 읽나요?
이 모델은 실린더 Φ80 mm이므로 단면적이 5027 mm²입니다. 여기에 게이지 압력을 곱한 값이 실제 하중이라 1 MPa ≈ 0.5 T가 됩니다. 게이지에 톤(T)과 MPa가 함께 새겨져 있어 환산 없이 바로 읽을 수 있습니다.
압력 환산최대하중을 Φ13 mm 다이에 걸면 시료 압력은 얼마인가요?
15 T = 147.1 kN을 Φ13 mm(132.7 mm²)에 걸면 약 1108 MPa입니다. KBr 표준 성형압(700 MPa)의 1.6배라 실무에서는 중간 눈금에서 멈춰 유지합니다.
운용압력 유지(hold)는 얼마나 되나요?
압력 안정도 사양이 ≤1 MPa / 10 min입니다. 이 모델 환산(1 MPa = 0.5 T) 기준으로 10분 동안 하중 감소가 0.5 T 이내라는 뜻이며, KBr 펠릿의 2~5분 유지 공정에서는 압력 강하가 사실상 무시할 수준입니다.
구성다이(몰드)가 포함되나요?
포함되지 않습니다(별매). 목표 펠릿 직경에 맞는 원통형 다이 HMY를 함께 고르셔야 하며, 원형·사각·이형과 버튼셀 배터리 몰드가 모두 대응됩니다. 시료 종류와 직경을 알려주시면 함께 구성해 견적해 드립니다.
비교다른 YP 모델과 무엇이 다릅니까?
컬럼 4본 구조. 하중 편심에 강해 대구경·비대칭 다이, 버튼셀 몰드처럼 편하중이 생기기 쉬운 작업에 유리합니다. YP 시리즈는 하중(3·5·12·15 T)과 프레임 크기로 갈립니다. 하중이 같은 15 T 안에서도 YP-15(실린더 Φ75·유효공간 92×130 mm·28 kg), YP-15B(Φ80·140×150 mm·52.9 kg), YP-15R(Φ80·컬럼 4본·80×80×150 mm·42.5 kg)로 구조가 다릅니다.
운용유압유는 무엇을 쓰나요?
No.68 내마모 유압유를 사용합니다. 시판 규격품이라 국내 조달이 쉽고, 레벨이 내려가면 보충합니다. 기름이 새거나 압력이 오르지 않으면 실링 점검이 필요합니다.
