구매 구성

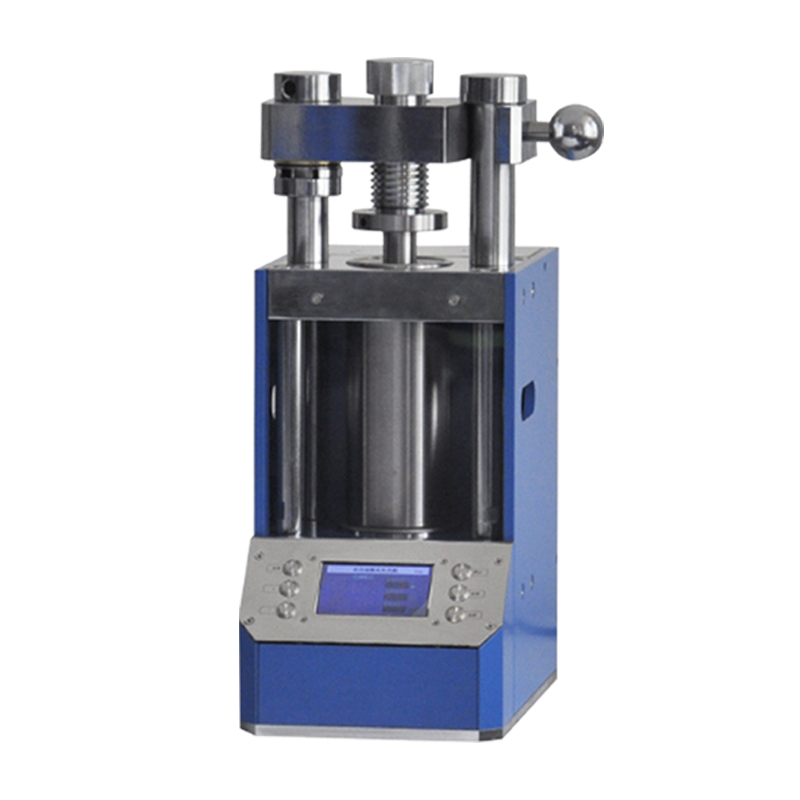

| 모델 | HAP-20J |
|---|---|
| 압력범위 | 0.2-20 T |
| 최대 성형압 | <300 MPa(500 MPa 맞춤 제작 가능) |
| 실린더 지름 | Φ95 mm |
| 실린더 스트로크 | ≤30mmCavity |
| 가압 방식 | motor drive pressure |
| 캐비티 재질 | 3Cr13 다이스강 |
| 화면 | 7-인치 LCD 터치스크린 (영문 인터페이스 전환) |
| 설정 방식 | 터치로 설정값 직접 수정 (convenient and fast)Die |
| 전원 | 220V(50Hz/60Hz)/ 맞춤 110V |
| 소비전력 | 400W |
| 외형 | Φ22×70 mm |
| 무게 | 111 kg |
| 가압 단계 | 프로그램 자동 가압 - automatic pressure - timing |
| 실린더 리미트 보호 | 실린더 리미트 초과 시 자동 감압 height |
구성별 견적(문의)입니다. 구성·수량·다이 규격을 알려주시면 함께 잡아 견적해 드립니다.
가격은 구성별 견적(문의)입니다. 제조사가 정가를 공개하지 않는 품목이라 구성·수량을 확인한 뒤 안내드립니다. 부가세 별도, 해외 발주 제품으로 해외배송비가 주문당 1회 더해집니다.
⚠ 안전 — 허용 하중과 전원을 확인하십시오
다이의 허용 하중을 넘겨 가압하지 마십시오. 압력 해제는 단계적으로 진행하고, 성형 중에는 다이 정면에 서지 마십시오.
같은 계열 → HDP-40J 40 TYP-60J/ S 60 TYP-40J/ S 40 THDP-60J 60 TYP-12J/ S 12 TYP-20J/ S 20 THAP-150FJ 150 THAP-100FJ 100 T
계열HAP-20J는 어떤 프레스인가요?
단축 프레스는 위아래로만 눌러 시료 안에 밀도 구배가 생깁니다. 등온압축은 압력 매체가 시료를 전방향으로 균일하게 눌러 밀도 편차를 줄입니다. 세라믹·고체전해질처럼 소결 후 변형이 문제되는 시료에 씁니다.
톤수 선택이 모델로 만들 수 있는 펠릿 지름은 어디까지인가요?
성형압 700 MPa 기준 최대 Φ18.9 mm입니다. 표준인 Φ13 mm(132.7 mm²)에는 약 9.5 T가 필요하므로 이 모델로 여유가 있습니다.
압력 환산최대하중을 Φ13 mm 다이에 걸면 시료 압력은?
20 T = 196.1 kN을 132.7 mm²에 걸면 약 1478 MPa입니다. KBr 표준(700 MPa) 대비 2.1배로 여유가 큽니다.
설치전원은 어떻게 되나요?
제조사 표기는 220V(50Hz/60Hz)/ 맞춤 110V입니다. 국내 220 V 환경과 맞는지, 커스텀 전압이 필요한지 주문 전 확인해 드립니다.
구성다이가 포함되나요?
포함되지 않습니다(별매). 목표 펠릿 규격을 알려주시면 원통형 다이 등에서 함께 구성해 드립니다.
가격가격이 왜 문의인가요?
제조사가 정가를 공개하지 않는 품목이라 구성·수량을 확인한 뒤 안내드립니다. 부가세 별도이며 해외 발주라 해외배송비가 주문당 1회 더해집니다.
