구매 구성

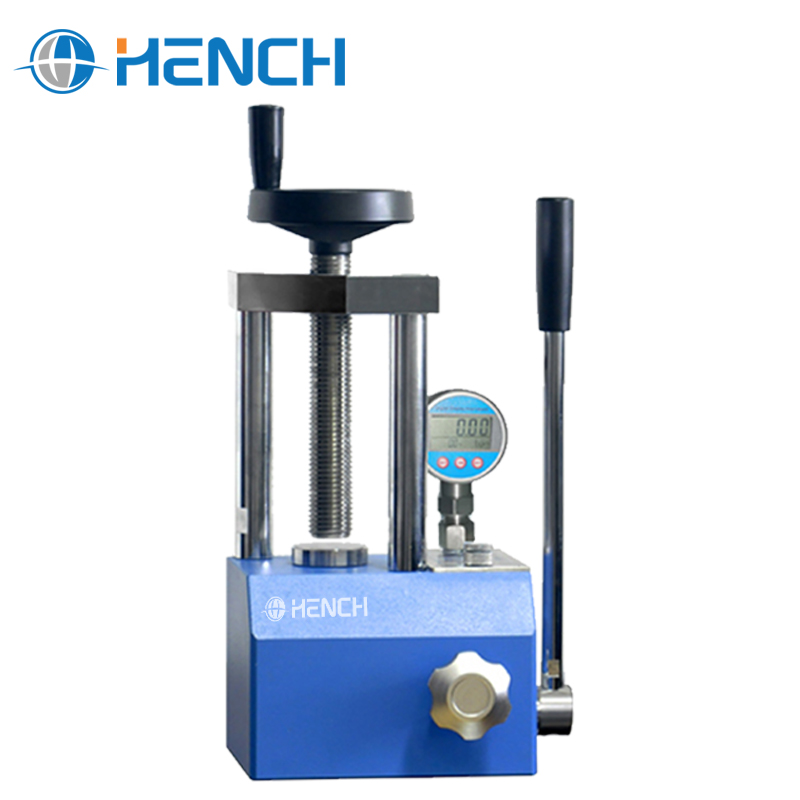

| 모델 | YP-5S |
|---|---|
| 압력범위 | 0-5 T(0-31.5 MPa) |
| 압력 환산 | lMPa=0.16 T |
| 실린더 지름 | 45 mm |
| 피스톤 스트로크 | 30 mm |
| 압력 안정도 | <1 MPa / 10 min |
| 압반 지름 | 80 mm |
| 컬럼 수 | 2 |
| 유효공간 | 90×120 mm |
| 구조 | 수동 유압, 단조 가공 일체형 구조 (포함 No. 68 내마모 유압유) |
| 외형 | 210×170×375 mm |
| 무게 | 24 kg |
| 압력 표시 | DDNT 고정밀 디지털 센서 표시, 톤(T) 표시, can be switched MPa, accuracy 0.01 T |
구성별 견적(문의)입니다. 구성·수량·다이 규격을 알려주시면 함께 잡아 견적해 드립니다.
가격은 구성별 견적(문의)입니다. 제조사가 정가를 공개하지 않는 품목이라 구성·수량을 확인한 뒤 안내드립니다. 부가세 별도, 해외 발주 제품으로 해외배송비가 주문당 1회 더해집니다.
⚠ 안전 — 허용 하중과 전원을 확인하십시오
다이의 허용 하중을 넘겨 가압하지 마십시오. 압력 해제는 단계적으로 진행하고, 성형 중에는 다이 정면에 서지 마십시오.
같은 계열 → YP-3S 3 TYP-15S 15 TYP-12S 12 TYP-30S 30 TYP-15RS 15 TYP-24S 24 TYP-40S 40 TYP-15FS 15 T
계열YP-5S는 어떤 프레스인가요?
수동 유압 구조는 같고 압력 표시가 디지털입니다. 눈금 사이를 읽어 어림하던 지침식과 달리 수치가 그대로 찍혀, 같은 성형압을 반복할 때 유리합니다.
톤수 선택이 모델로 만들 수 있는 펠릿 지름은 어디까지인가요?
성형압 700 MPa 기준 최대 Φ9.4 mm입니다. 표준인 Φ13 mm(132.7 mm²)에는 약 9.5 T가 필요하므로 이 모델로는 부족합니다 — 상위 톤수를 권합니다.
압력 환산최대하중을 Φ13 mm 다이에 걸면 시료 압력은?
5 T = 49.0 kN을 132.7 mm²에 걸면 약 369 MPa입니다. KBr 표준(700 MPa) 대비 못 미치므로 더 작은 직경을 쓰십시오.
운용압력 유지는 얼마나 되나요?
압력 안정도 사양이 <1 MPa / 10 min입니다. 수 분 단위 유지 공정에서는 압력 강하가 사실상 무시할 수준입니다.
구성다이가 포함되나요?
포함되지 않습니다(별매). 목표 펠릿 규격을 알려주시면 원통형 다이 등에서 함께 구성해 드립니다.
가격가격이 왜 문의인가요?
제조사가 정가를 공개하지 않는 품목이라 구성·수량을 확인한 뒤 안내드립니다. 부가세 별도이며 해외 발주라 해외배송비가 주문당 1회 더해집니다.
