가오스유니온 C027 전 PTFE H형 격막교환 광전기화학 셀 — 16종

사양 요약

셀 바디	PTFE(폴리테트라플루오로에틸렌)
광창	석영 유리 · 투과율 95% 이상
전극	주문 맞춤 · 모두 연장형(extended) 전극
내심	360° 회전 PTFE — 전극을 광창과 평행하게 정렬 후 외캡 조임
폭기	침지형 폭기 장치(aeration device) 장착 — 형상 선택 가능
용량	각 실 30~500 mL (표준) · 맞춤 용량 제작 가능
격막	이온교환막은 사용자 준비 · 두 실을 관통 핀(through pin)으로 밀착 체결
전극 배치	기준전극을 작업전극과 같은 실에 배치해 IR 강하 감소
전극 밀봉	밀봉 나사로 O링 압착
밀폐	준밀폐(C027-1) / 완전밀폐(C027-2) — 진공 −100 kPa 미만 · 가압 0.5 MPa 이하

광전기화학 · 광촉매 셀 시리즈: C019 단실 · C023 H형 단일광창 · C023-10 소용량 · C024 H형 이중광창 · C024-10 소용량 · C025 3H형 · C025-10 소용량 · C026 전PTFE 단실 · C028 밀폐 단실 · C030 판상 시편 · C032 소형 H형 · C033 순광촉매 · K1300 측면조사 · 부속·소모품

모델 · 용량 · 정가 (16종)

C027-1 — 전 PTFE H형 격막교환 광전기화학 셀 (준밀폐)Fully PTFE H-Type Membrane-Replaceable Photoelectrochemical Cell (Semi-Sealed)

C027-1로 구매하는 것 = PTFE 셀 바디 2실 + 석영 광창 + 관통 핀 + PTFE 뚜껑(360° 회전 내심) + 침지형 폭기 장치용량마다 가격이 다릅니다 (30 mL 1,103,000원 ~ 500 mL 4,375,000원).
이온교환막은 사용자 준비이며 전극 3종은 미포함, 모두 연장형이어야 합니다. 폭기 장치는 형상을 골라 주문할 수 있습니다.

카탈로그 45페이지 원문

사진 속 부위

1양극실 · 음극실 — PTFE · 각 실 30~500 mL본체 구성
2석영 광창 — 투과율 95% 이상본체 구성
3관통 핀 체결부 — 두 실 밀착 · 막 교체용본체 구성
4PTFE 뚜껑 + 360° 회전 내심본체 구성
5밀봉 나사 + O링 — 전극 밀봉본체 구성
6침지형 폭기 장치 — 형상 선택 가능본체 구성
7이온교환막미포함 · 별매사용자 준비
8전극 3종 — 사진은 연출용미포함 · 별매연장형 필요

특징·사용 안내

셀 바디 전체가 PTFE — 불산·강알칼리 전해액에 견딥니다
관통 핀 체결이라 막 교체가 빠릅니다
기준전극을 작업전극과 같은 실에 둬 IR 강하를 줄입니다
전극 밀봉은 O링을 나사로 누르는 방식 — 과도하게 조이면 O링이 찢어집니다
진공이나 완전 밀봉이 필요하면 C027-2

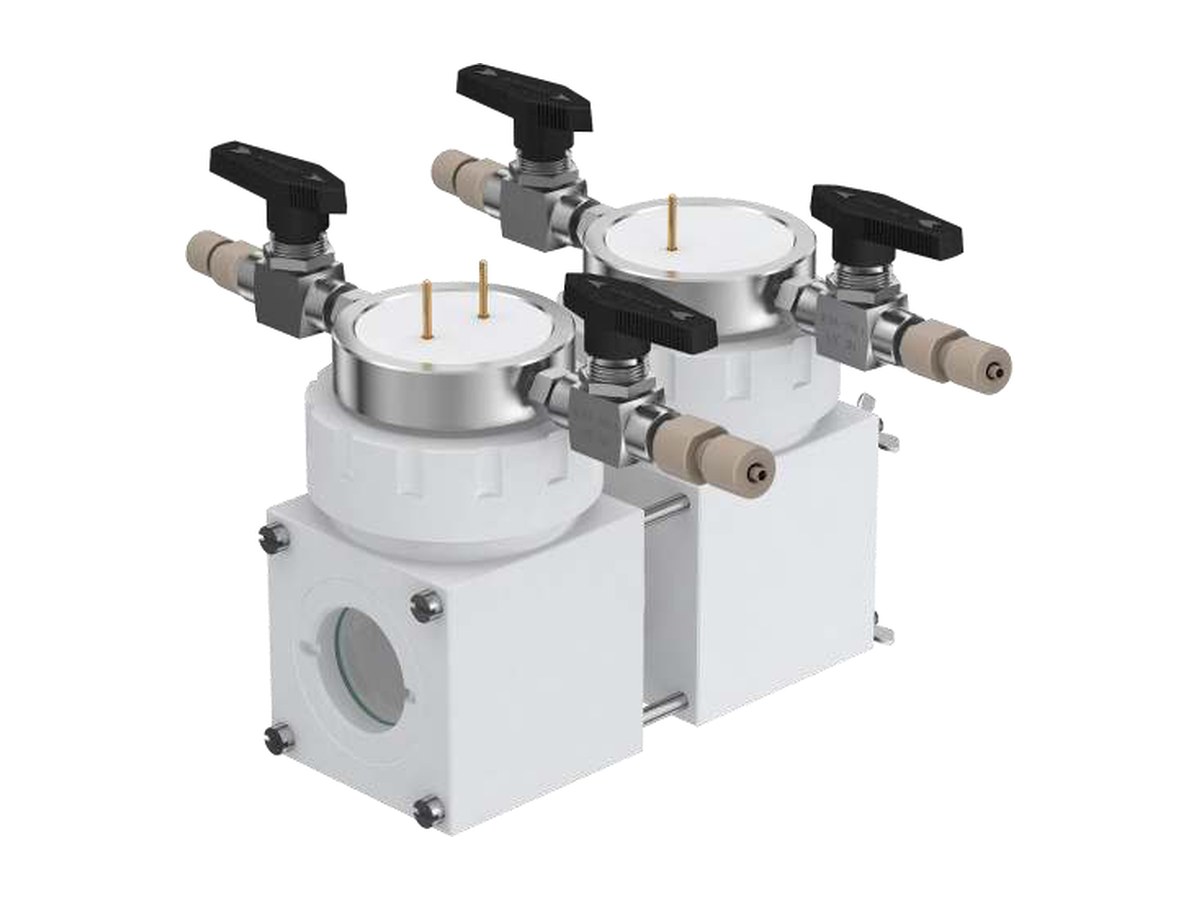

C027-2 — 전 PTFE H형 격막교환 광전기화학 셀 (완전 밀폐)Fully PTFE H-Type Membrane-Replaceable Photoelectrochemical Cell (Fully Hermetic)

C027-2로 구매하는 것 = PTFE 셀 바디 2실 + 석영 광창 + 관통 핀 + 완전 밀폐 뚜껑 + 폭기 장치용량마다 가격이 다릅니다 (30 mL 1,225,000원 ~ 500 mL 4,550,000원). 밸브는 1개당 175,000원 별매입니다.
폭기 장치에 연결된 밸브가 가스 유입구 역할을 합니다. 이온교환막은 사용자 준비, 전극은 셀에 맞춰 전용 제작해야 합니다.

카탈로그 46페이지 원문

사진 속 부위

1양극실 · 음극실 — PTFE본체 구성
2석영 광창본체 구성
3관통 핀 체결부 — 막 교체용본체 구성
4완전 밀폐 뚜껑본체 구성
5침지형 폭기 장치 — 연결된 밸브가 가스 유입구본체 구성
6볼밸브 — 질소 퍼지·진공용미포함 · 별매1개당 175,000원 · 통상 2개
7이온교환막미포함 · 별매사용자 준비
8전극 3종 — 셀에 맞춰 전용 제작미포함 · 별매

특징·사용 안내

완전 밀폐 — 밸브로 진공(−100 kPa 미만) 및 미세 가압 가능
안전상 사용 압력 0.5 MPa 이하
전극은 셀에 맞춘 전용 제작 필요
강한 전해액 + 무산소 분위기가 동시에 필요한 CO₂ 환원 실험에 맞습니다

용량 · 구성	형식	정가(VAT 별도)
C027-1-30mL	—	1,103,000원
C027-1-40mL	—	1,103,000원
C027-1-50mL	—	1,278,000원
C027-1-100mL	—	1,278,000원
C027-1-150mL	—	1,925,000원
C027-1-200mL	—	2,275,000원
C027-1-250mL	—	2,275,000원
C027-1-500mL	—	4,375,000원
C027-2-30mL	—	1,225,000원
C027-2-40mL	—	1,225,000원
C027-2-50mL	—	1,400,000원
C027-2-100mL	—	1,400,000원
C027-2-150mL	—	2,100,000원
C027-2-200mL	—	2,450,000원
C027-2-250mL	—	2,450,000원
C027-2-500mL	—	4,550,000원

옵션 · 별매

품목	적용	정가(VAT 별도)
밸브 (별매)	완전 밀폐형 C027-2 (밸브 1개당)	175,000원

정가 1,103,000원부터 (부가세 별도). 표기 정가는 가오스유니온 2026 전해셀 카탈로그가를 EUR 1 = 1,750원 기준으로 환산한 값입니다.
해외 직수입 품목으로 상시 할인 대상이 아니며, 국제 운송비가 별도로 발생할 수 있습니다.

C027 전 PTFE H형 격막교환 광전기화학 셀 FAQ

구성이온교환막과 전극이 포함되나요?

아니요. PTFE 셀 바디 2실, 석영 광창, 관통 핀, 뚜껑, 폭기 장치가 구매 구성입니다. 이온교환막은 사용자가 준비하고 전극 3종은 별매입니다.

재질C023(유리)과 무엇이 다른가요?

셀 바디 재질입니다. C023은 고붕규산 유리, C027은 전체가 PTFE입니다. 불산이나 강알칼리를 다루거나 유리 파손이 걱정되면 C027, 내부를 눈으로 보고 싶으면 C023입니다.

체결관통 핀 체결이 무엇인가요?

두 챔버를 관통하는 핀으로 밀착시켜 조이는 방식입니다. 유리 셀의 체인·클램프 체결과 목적은 같고, 막 교체를 위해 풀고 조이기 쉽게 만든 구조입니다.

밀봉전극 쪽에서 액이 샙니다

전극 밀봉은 밀봉 나사로 O링을 누르는 방식입니다. 과도하게 조이면 오히려 O링이 눌려 찢어져 샙니다. 손끝 힘으로 균일하게 조이고, 그래도 새면 O링을 교체하십시오.

광창석영 광창이 깨지면 교체할 수 있나요?

광창은 락링으로 셀 바디에 물려 있어 링을 풀고 석영판만 갈아 끼우면 됩니다. 교체용 석영 광창판(007-32)은 175,000원에 별도 판매합니다.

전극기존 전극을 그대로 쓸 수 있나요?

이 계열은 모두 연장형(extended) 전극이 필요합니다. 일반 길이 전극은 셀 깊이에 닿지 않습니다. 완전 밀폐형은 뚜껑의 오디오잭 포트로 내부에서 끼우는 구조라 셀에 맞춘 전용 제작이 필요합니다.

밀폐C027-1과 C027-2 중 어느 쪽인가요?

가스 퍼지 탈산소까지면 준밀폐 C027-1, 진공이나 완전 밀봉이 필요하면 C027-2이며 밸브가 1개당 175,000원 별매입니다.

가격표기 가격 기준이 어떻게 되나요?

가오스유니온 2026 전해셀 카탈로그가를 EUR 1 = 1,750원으로 환산한 정가이며 부가세 별도입니다. 해외 직수입 품목으로 상시 할인 대상이 아니고 국제 운송비가 별도 발생할 수 있습니다.
