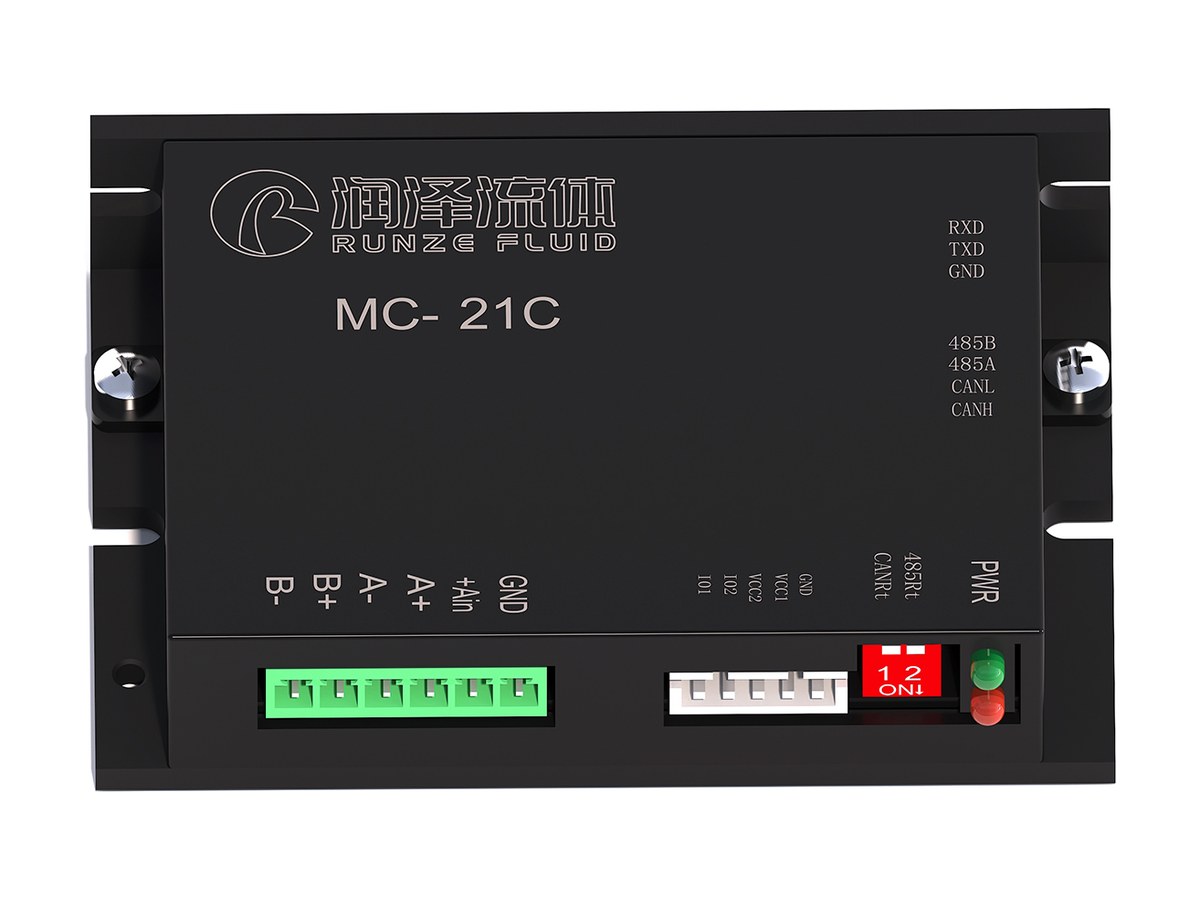

MC-21C는 32-bit DSP를 쓴 디지털 스텝모터 드라이버로 상위 제어기(PC·MCU·PLC)와 RS232·RS485·CAN으로 파라미터 조회·설정·명령을 주고받고, MC-20A는 같은 용도의 아날로그 제어형입니다.
| MC-21C 출력 전류 (Output current) | 1.0 A ~ 2.2 A |
|---|---|
| MC-21C 전원 전압 (Power voltage input) | 12 ~ 40 VDC (표준 24 VDC) |
| MC-21C 제어신호 입력 전류 | 7 ~ 16 mA (표준 10 mA) |
| MC-21C 스텝 펄스 주파수 | 0 ~ 75 kHz |
| MC-20A 출력 전류 (Output current) | 0.25 A ~ 4 A (표준 2 A) |
| MC-20A 전원 전압 (Power voltage input) | 21.6 ~ 26.4 VDC (표준 24 VDC) |
| 절연 저항 (Insulation resistance) | 500 MΩ |
| 적용 모터 (Motor) | 2상 4·6·8선 · 스텝각 0.9° / 1.8° |
| 전원 단자 (+Vdc) | DC 20 ~ 40 V (권장 20 ~ 24 V) |
| 중량 (Weight) | 85 g (MC-21C · MC-20A 각각) |
| 포장 단위 (Qty) | MC-21C · MC-20A 1 Piece / 액세서리 패키지 1 Set |
| SKU | 모델 | 주요 사양 |
|---|---|---|

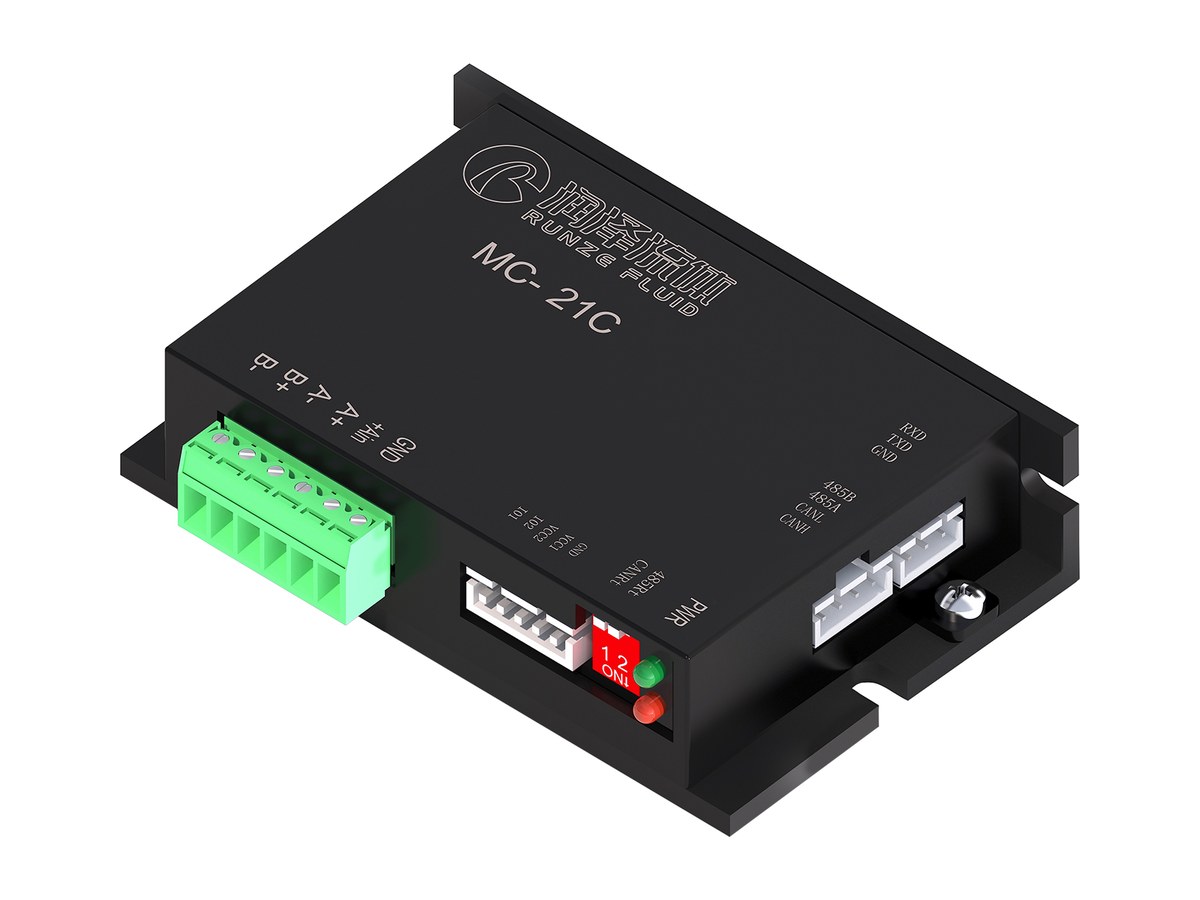

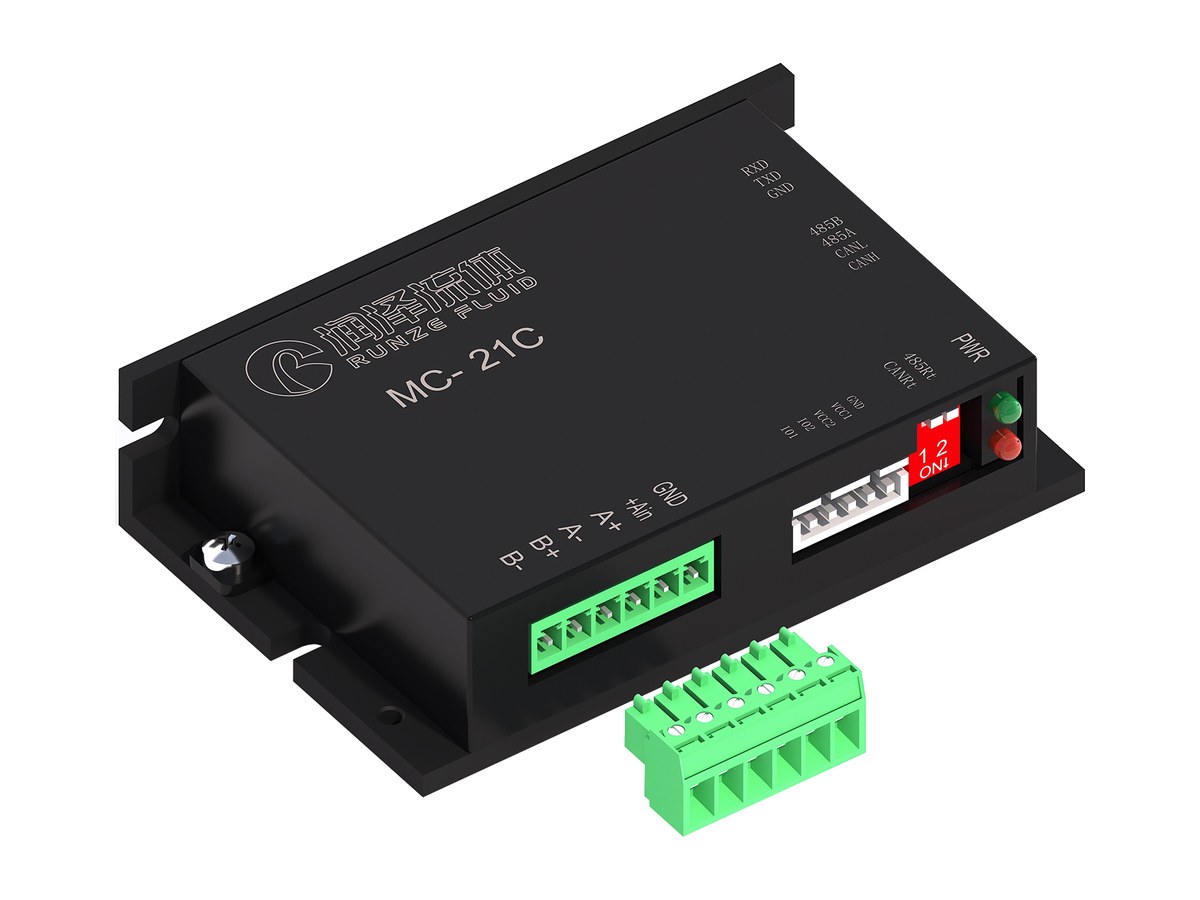

| 1009010009 | MC-21C | 디지털(32-bit DSP) · 12~40 VDC · 출력 1.0~2.2 A · RS232/RS485/CAN · 85 g |

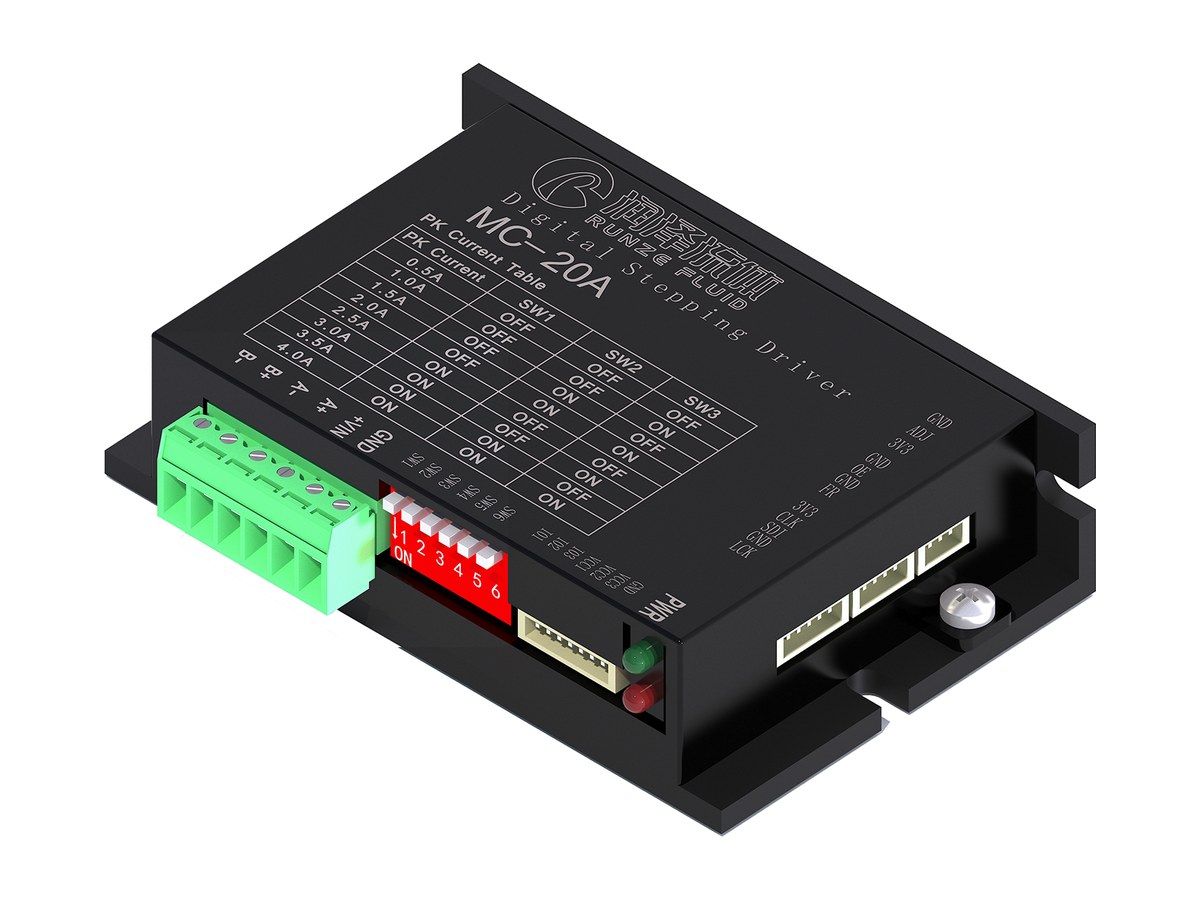

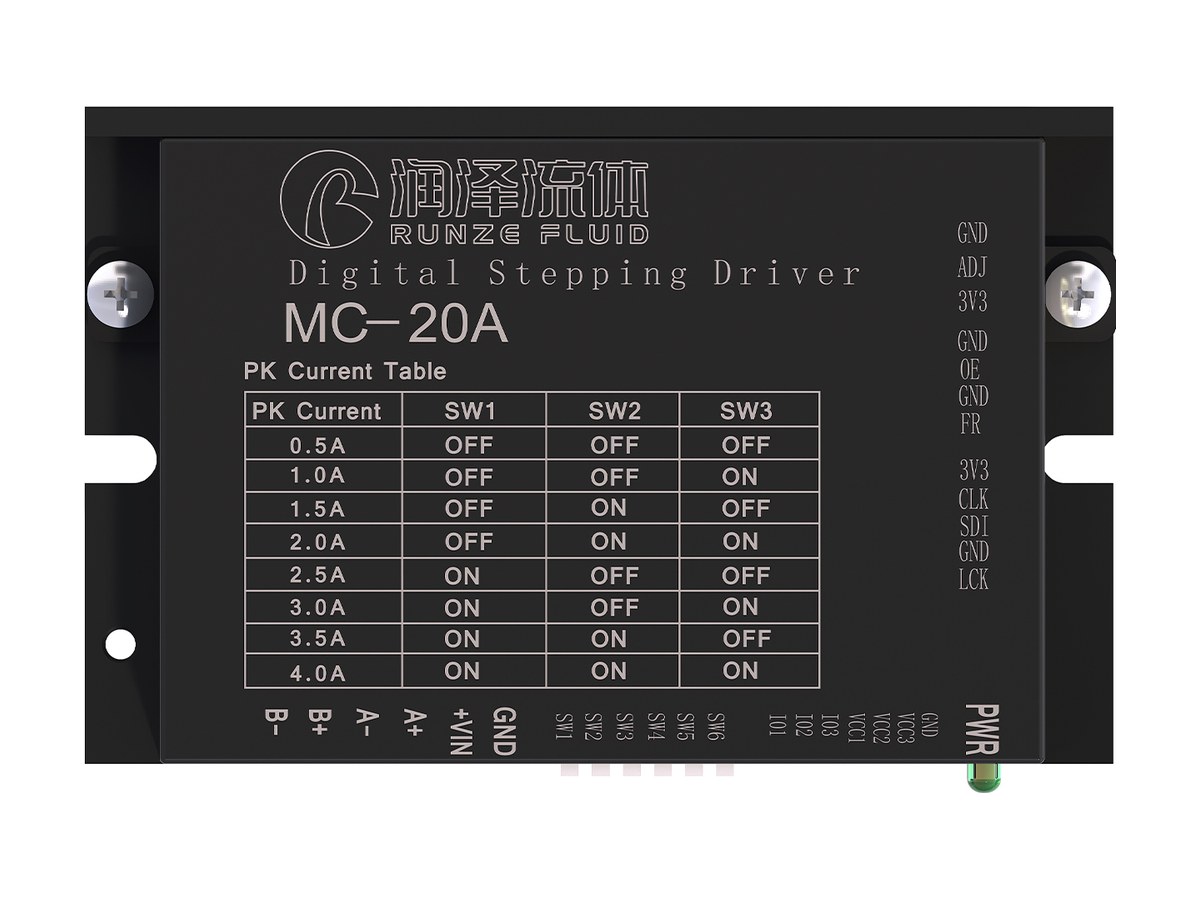

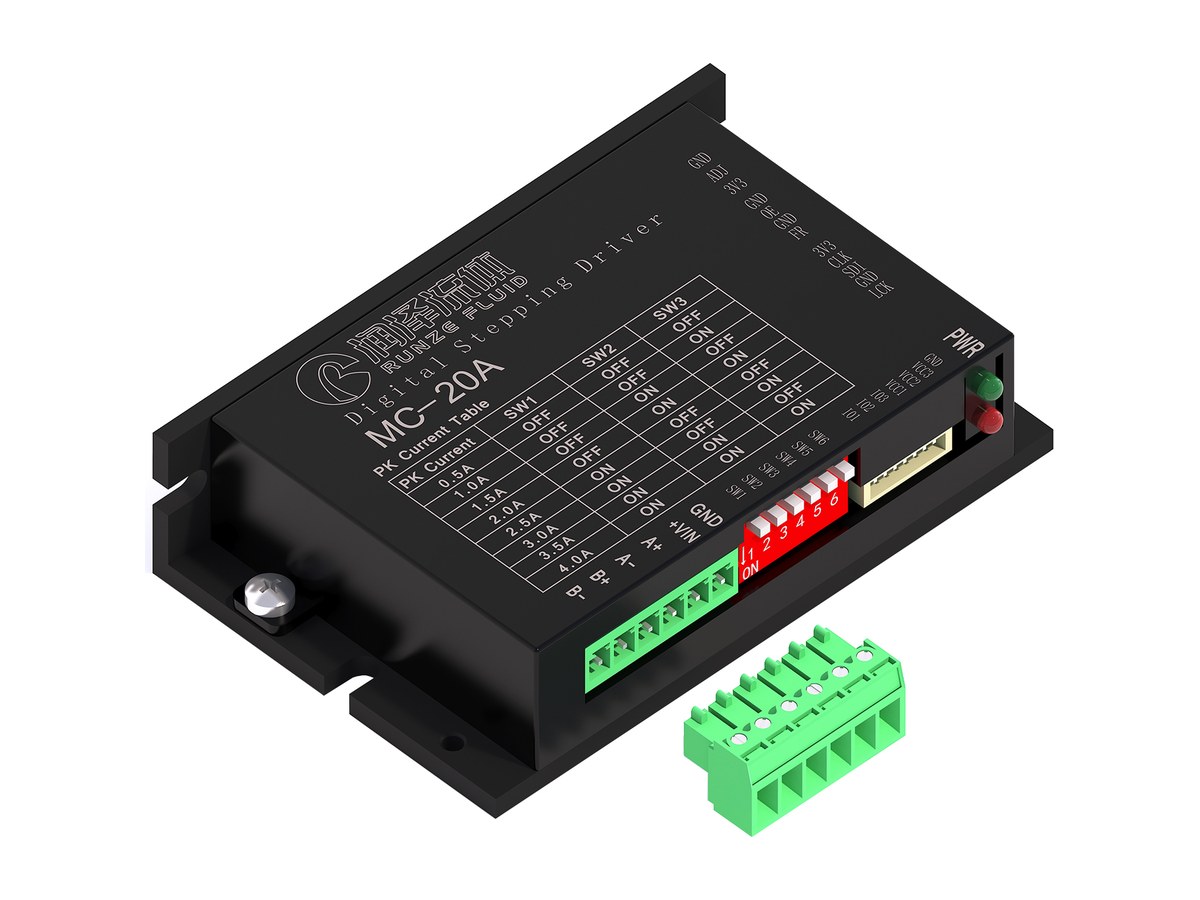

| 1009010001 | MC-20A | 아날로그 제어 · 21.6~26.4 VDC · 출력 0.25~4 A · 85 g |

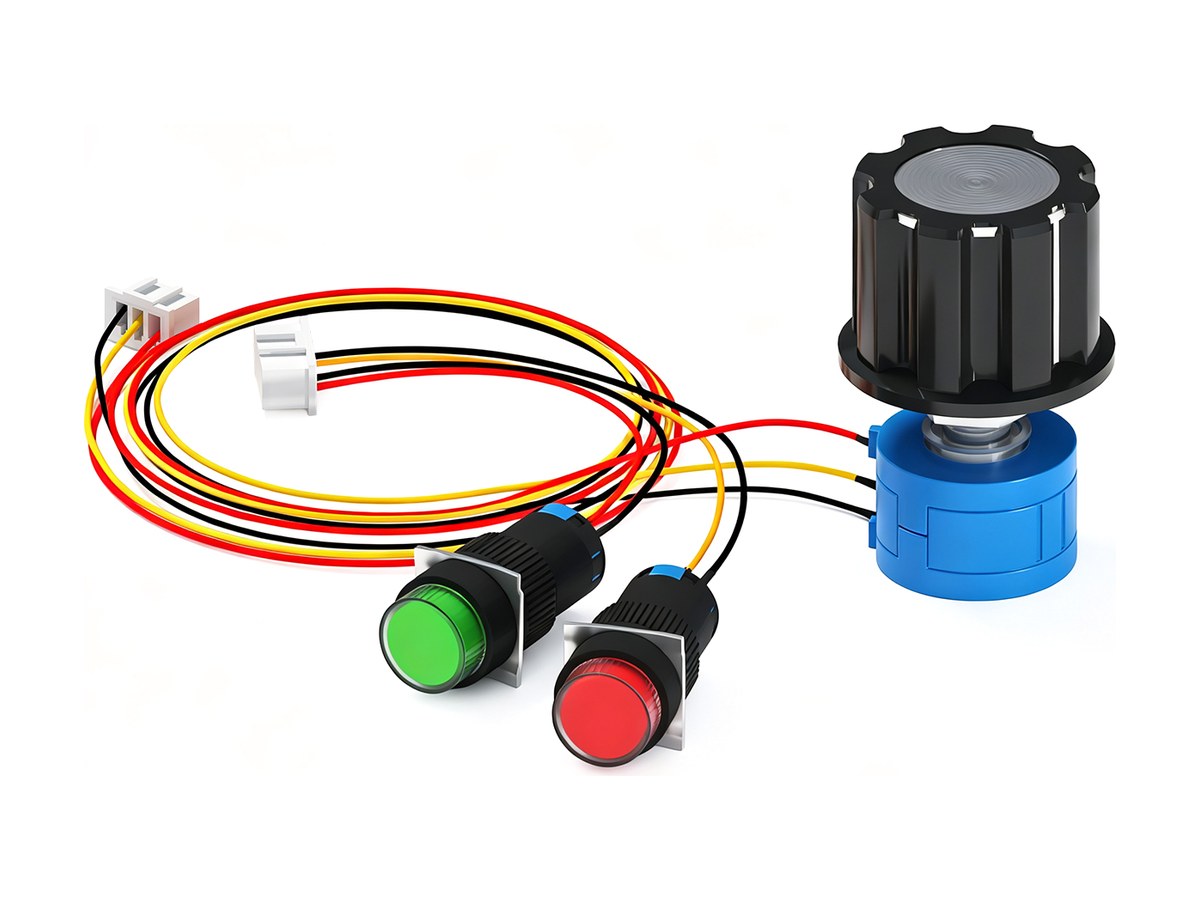

| 2003020030 | MC-20A Accessory Package | MC-20A 액세서리 패키지 (1 Set) |
| 3005000053 | DM422C | 펄스 2상 스텝모터 드라이버 (Pulse Two-Phase) · 190 g · 견적 문의 |
자료 출처 — Runze Fluid 제품 카탈로그 v9.74
유체 제어: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의
선택MC-21C와 MC-20A는 뭐가 다른가요?
MC-21C는 32-bit DSP 디지털 드라이버로 RS232·RS485·CAN 통신으로 파라미터를 조회·설정하고 명령을 보낼 수 있습니다. MC-20A는 아날로그 제어형으로 통신 기능 없이 펄스·방향 신호로 구동합니다.
전원전원은 몇 V를 쓰나요?
MC-21C는 12~40 VDC(표준 24 V), MC-20A는 21.6~26.4 VDC(표준 24 V)입니다. 전원 단자 +Vdc 권장값은 20~24 V입니다.
모터어떤 스텝모터에 쓸 수 있나요?
스텝각 0.9° 또는 1.8°인 2상 4선·6선·8선 스텝모터에 씁니다. MC-20A는 2상/4상 하이브리드도 지원합니다.
배선회전 방향을 바꾸려면요?
DIR 신호로 바꾸거나, 모터 한 상의 배선을 서로 바꾸면(예: A+와 A- 교체) 초기 회전 방향이 반대가 됩니다.
출력출력 전류는 얼마까지 나오나요?
MC-21C는 1.0~2.2 A, MC-20A는 0.25~4 A(표준 2 A)입니다.
