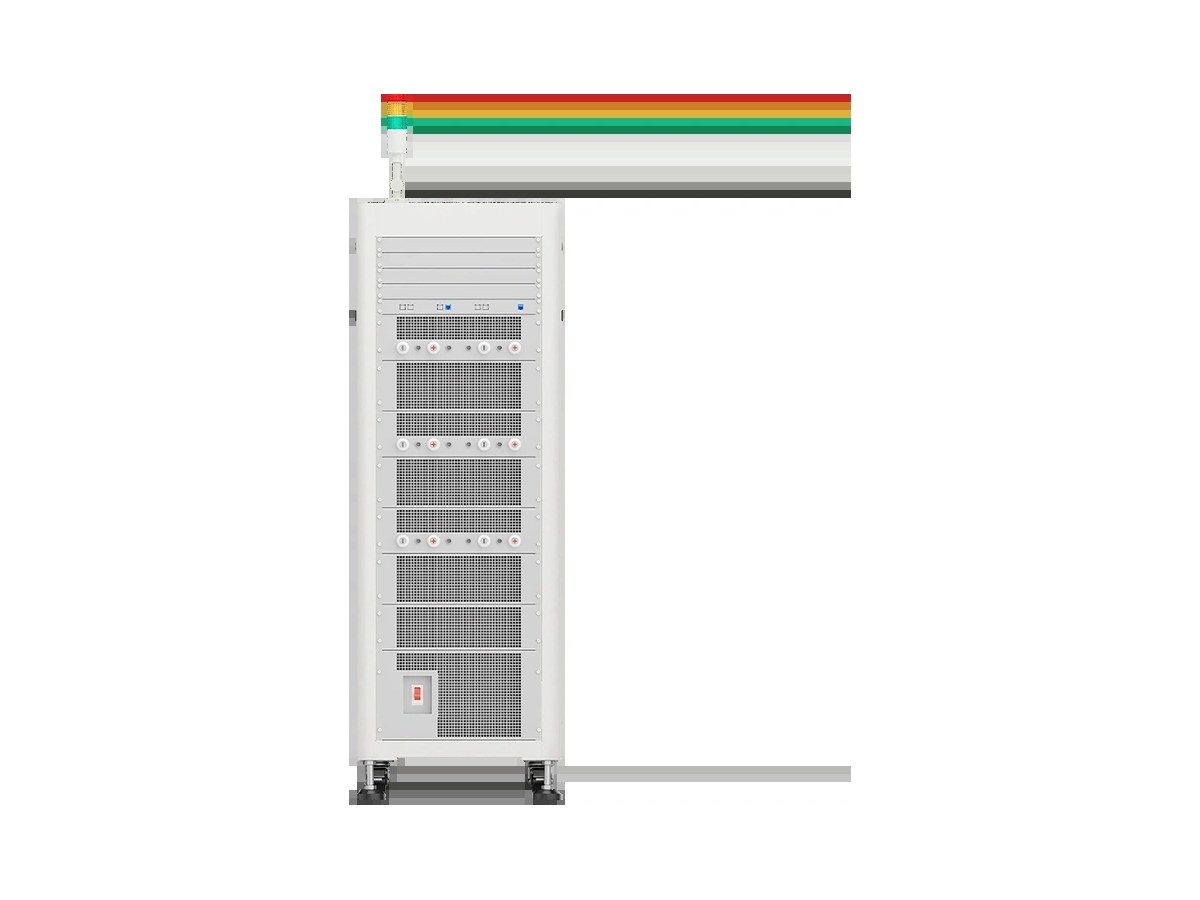

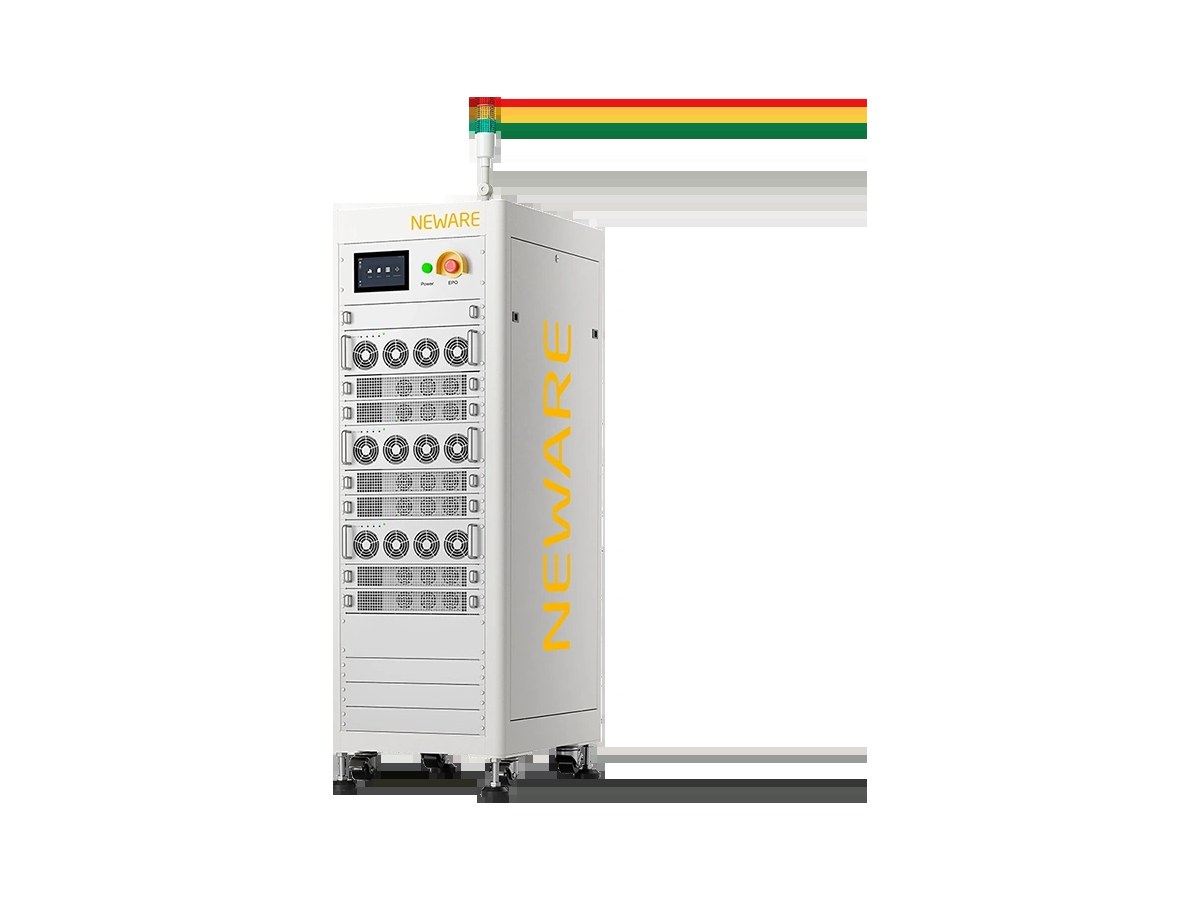

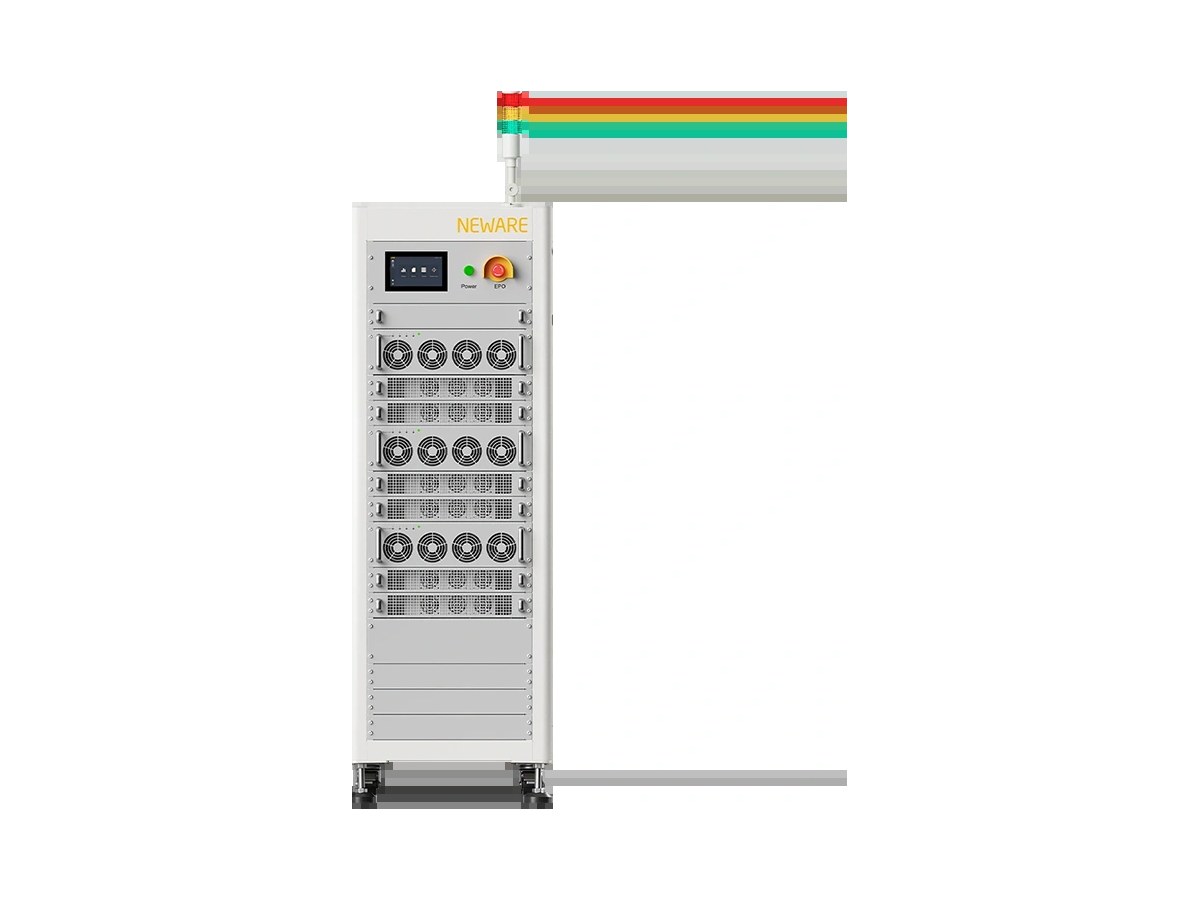

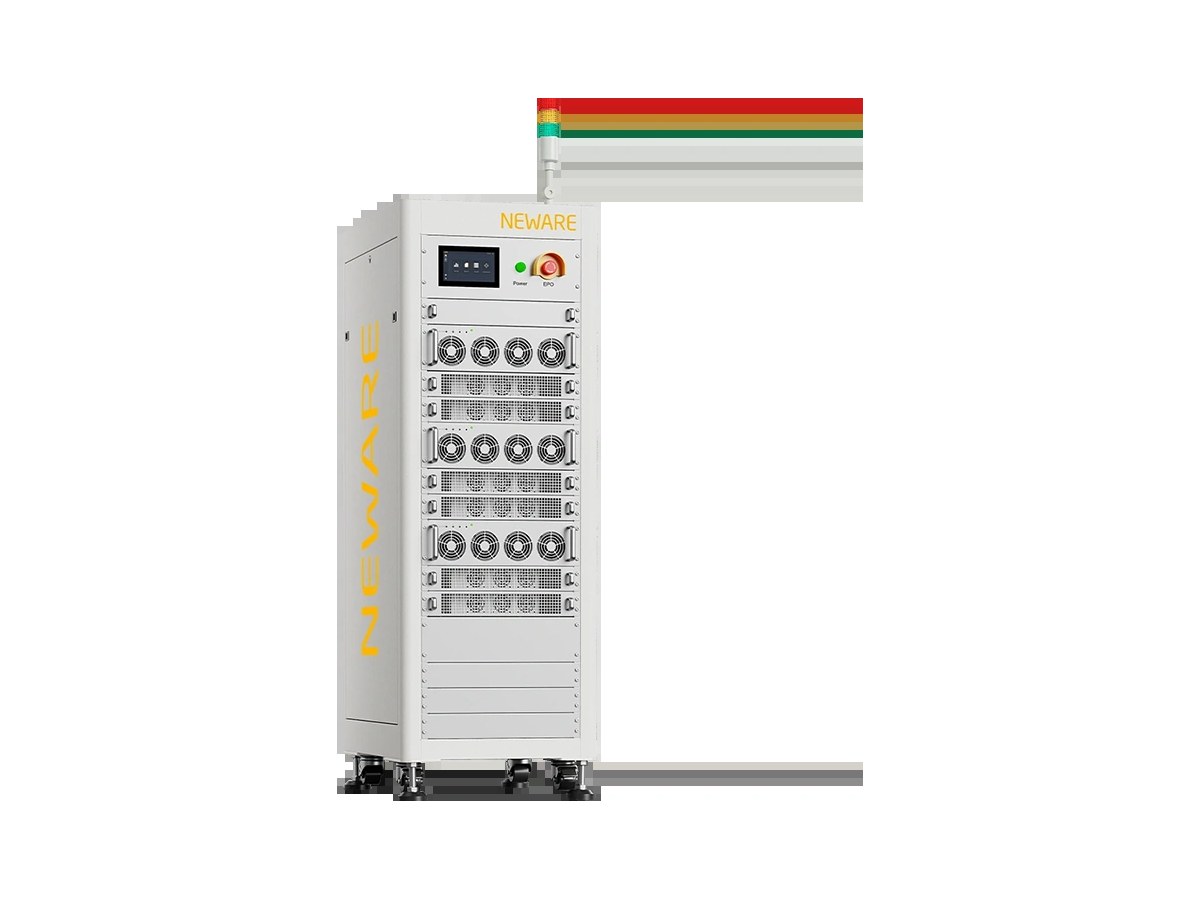

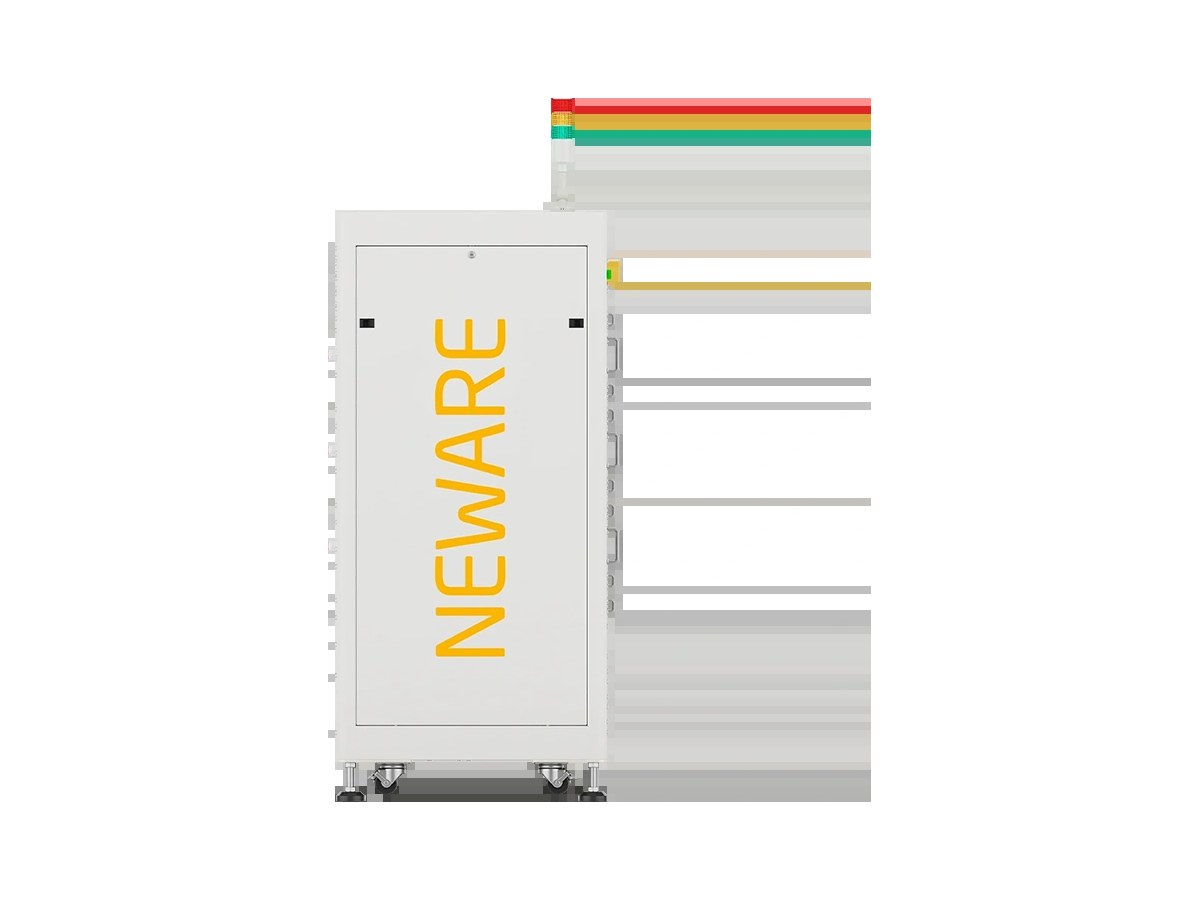

| 제품명 | CE-6000 Module 검측 시스템 |
|---|---|
| 전압 정밀도 | ± 0.02% of F.S. |
| 전류 정밀도 (독립 범위) | ± 0.05% of F.S. |
| 분해능 | 24비트 |
| 데이터 수집 빈도 | 100 Hz |
| 최소 펄스 폭 | 100 ms |
| 전류 응답 시간 | ≤ 3 ms (10% F.S. ~ 90% F.S.) |
| 전류 변환 시간 | ≤ 6 ms (-90% F.S. ~ 90% F.S.) |
| 최소 스텝 시간 | 0.1 s |
| 구조 | AC/DC · DC/DC 2단 고주파 분리식 모듈 |
| 전압 구간 | 선택 가능한 전류 |
|---|---|
| 20 V ≤ V ≤ 60 V | 60 · 120 · 240 · 480 · 960 · 1200 A |
| 60 V < V ≤ 120 V | 50 · 100 · 200 · 400 · 600 · 800 · 1000 A |
| 120 V < V ≤ 200 V | 50 · 100 · 200 · 300 · 400 · 500 A |
전압 및 전류 요구 사항에 따라 다른 모델을 맞춤 제작할 수 있습니다.
| 모델 | 충전 전압 | 방전 전압 | 전류 | CV 차단 전류 | 단일 채널 / 전체 출력 |
|---|---|---|---|---|---|
| CE-6002n-60V600A-H | 0 ~ 60 V | 3 ~ 60 V | 0.5 ~ 100 A | 600 mA | 36 kW / 72 kW |
| CE-6004n-100V400A-H | 0 ~ 100 V | 3 ~ 100 V | 2 ~ 400 A | 400 mA | 40 kW / 160 kW |
| CE-6004n-200V200A-H | 0 ~ 200 V | 5 ~ 200 V | 1 ~ 200 A | 200 mA | 40 kW / 160 kW |
세 모델 모두 전압 정확도 ±0.02% F.S. · 전류 정확도 ±0.05% F.S. · 분해능 24비트 · 전류 응답 ≤3 ms · 전류 변환 ≤6 ms · 최소 스텝 0.1 s 입니다.
자료 출처 — 뉴웨어 코리아 제품 페이지
뉴웨어 전체 · 전 제품 통합 카탈로그 · 견적·기술 문의 · CE-6000 Pack · CE-6000 Cell · CE-6002-1500V200A
전압전압은 어디까지 되나요?
20 V ~ 200 V입니다. 구간마다 선택 가능한 전류가 다릅니다.
전류전압에 따라 전류가 왜 달라지나요?
채널 출력 전력이 정해져 있어 전압이 높아지면 전류 상단이 내려갑니다. 20~60 V는 1200 A, 120~200 V는 500 A까지입니다.
출력출력 전력은요?
대표 모델 기준 단일 채널 36~40 kW, 전체 장비 72~160 kW입니다.
팩팩 단위 시험은요?
전압이 200 V를 넘으면 CE-6000 Pack(500~1000 V) 계열입니다.
