온도를 걸며 리튬전지 전극의 구조 변화를 라만으로 관찰하는 고저온 셀입니다. 액체질소형과 반도체 냉각형(PEEK) 두 구성이 있습니다.
−100~100℃(액질소형) / −30~100℃(반도체형) ±1℃ · 316SS·PEEK · 극편 φ≤16 · 격막 φ≤19 · 이중/단층 석영창 · 가격 문의

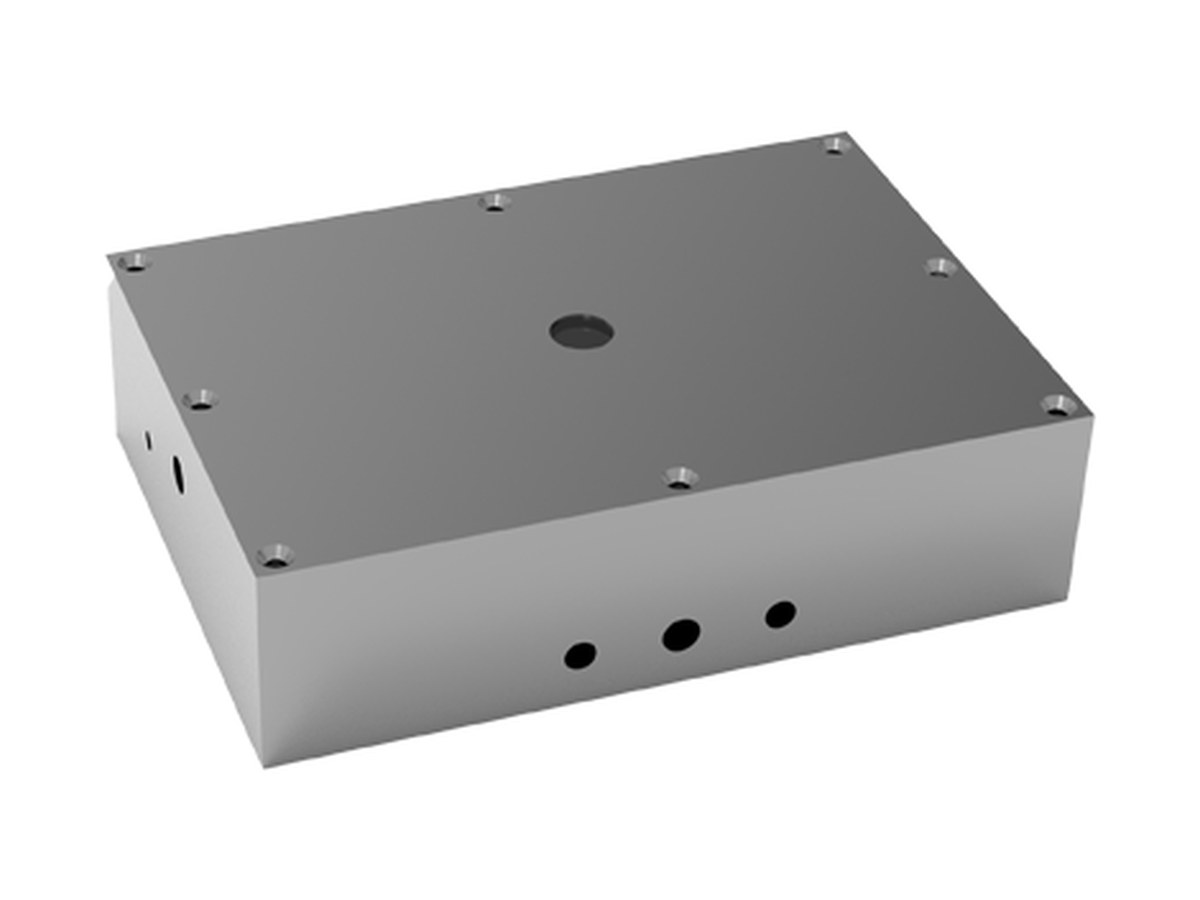

| 구성 A (금속·광역) | −100~100℃ ±1℃ · 316SS · 이중 석영창 φ6 · 액질소 냉각 · ≈130×90×35 mm |
|---|---|

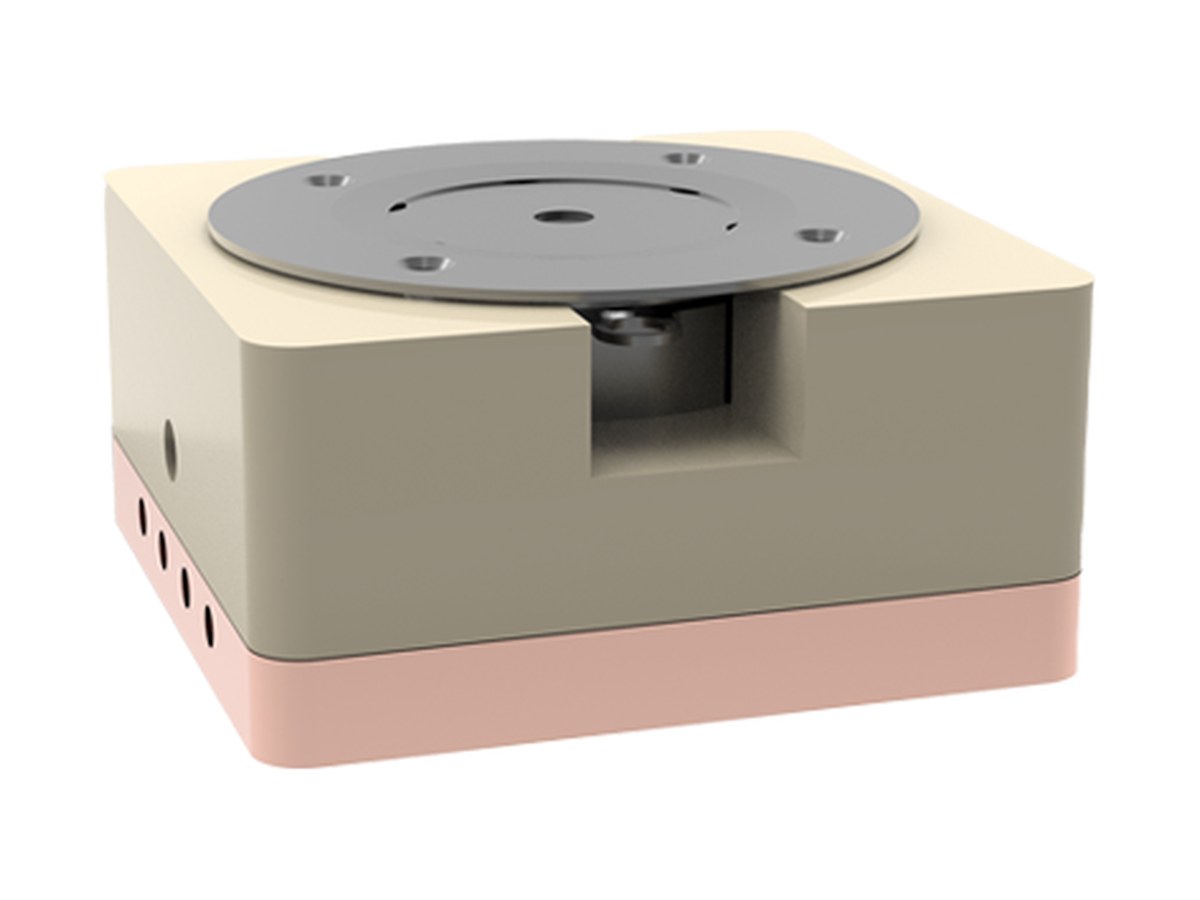

| 구성 B (PEEK·간편) | −30~100℃ ±1℃ · PEEK·자동 · 단층 석영창 · 반도체(TEC) 냉각 |
| 설계 압력 | 상압 |
| 극편 직경 | φ ≤ 16 mm |
| 격막 직경 | φ ≤ 19 mm |
| 초점거리 | < 10 mm(A) / < 8 mm(B) |
| 진공 | KF25 플랜지(커스텀) |
| 가격 | 문의 |
상온 라만 셀, 고저온 XRD·XAFS 투과형 셀도 있습니다.
두 구성의 차이는?
A(316SS·액질소)는 −100~100℃ 광역, B(PEEK·반도체냉각)는 −30~100℃ 간편형입니다. 필요 온도로 골라주십시오.
결로가 생기지 않나요?
구성 A는 이중 석영창과 KF25 진공으로 저온 결로를 억제합니다.
라만 장비 대응은?
초점거리 A <10 mm, B <8 mm입니다. 대물렌즈 작동거리를 알려주시면 맞춥니다.
가격·납기는?
해외 발주 제품이라 주문 확정 후 안내드립니다.
